Cheminement des câbles du fond de panier de démarrage et de la carte contrôleur M.2 avant

Cette section fournit des informations sur le cheminement des câbles pour le fond de panier de démarrage et la carte contrôleur M.2 avant.

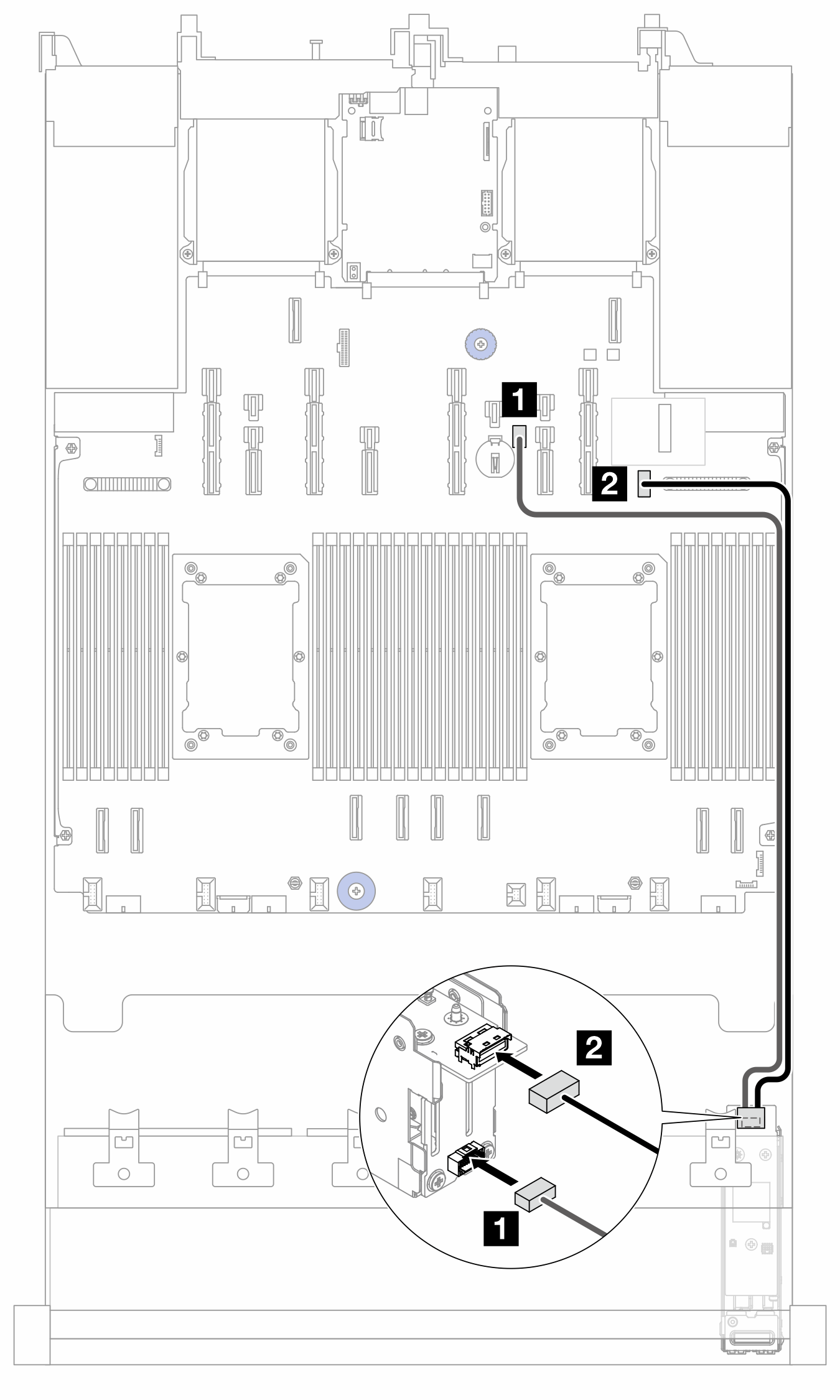

Figure 1. Cheminement des câbles pour le fond de panier de démarrage et la carte contrôleur M.2 avant

À partir deVers (carte du processeur)Longueur
1 Fond de panier de démarrage M.21 Connecteur d’alimentation M.2700 mm
2 Carte contrôleur M.22 Connecteur de signal du fond de panier M.2650 mm
