Cheminement des câbles du fond de panier M.2 arrière
Cette section fournit des informations sur le cheminement des câbles du fond de panier M.2 arrière.

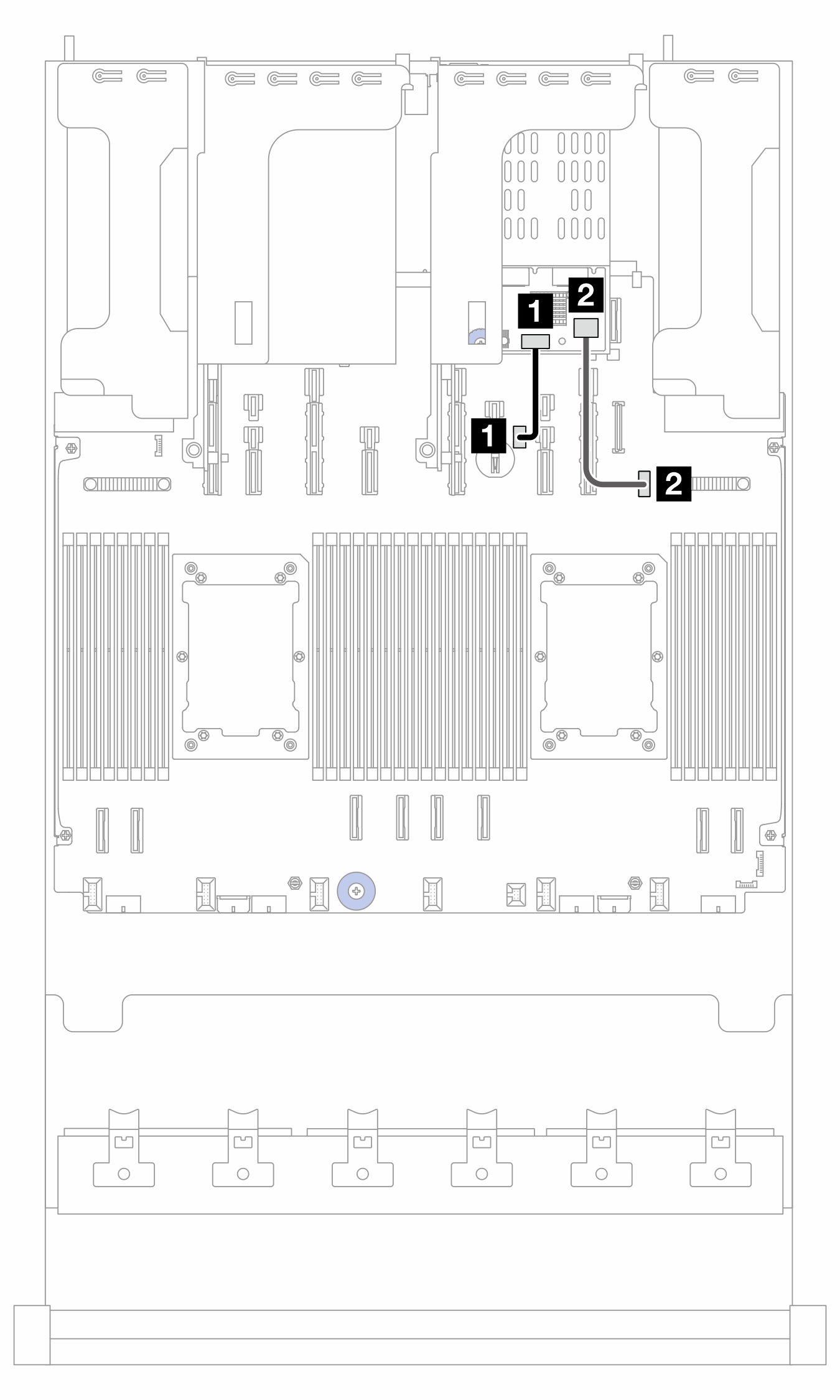

Figure 1. Cheminement des câbles pour le fond de panier M.2 arrière
| De (fond de panier M.2 arrière) | Vers (carte du processeur) | Longueur |
|---|---|---|
| 1 Connecteur d’alimentation | 1 Connecteur d’alimentation M.2 | 320 mm |
| 2 Connecteur d’interface | 2 Connecteur de signal du fond de panier M.2 | 310 mm |
