Прокладка кабелей задней объединительной панели M.2

В этом разделе представлены сведения по прокладке кабелей для задней объединительной панели M.2.

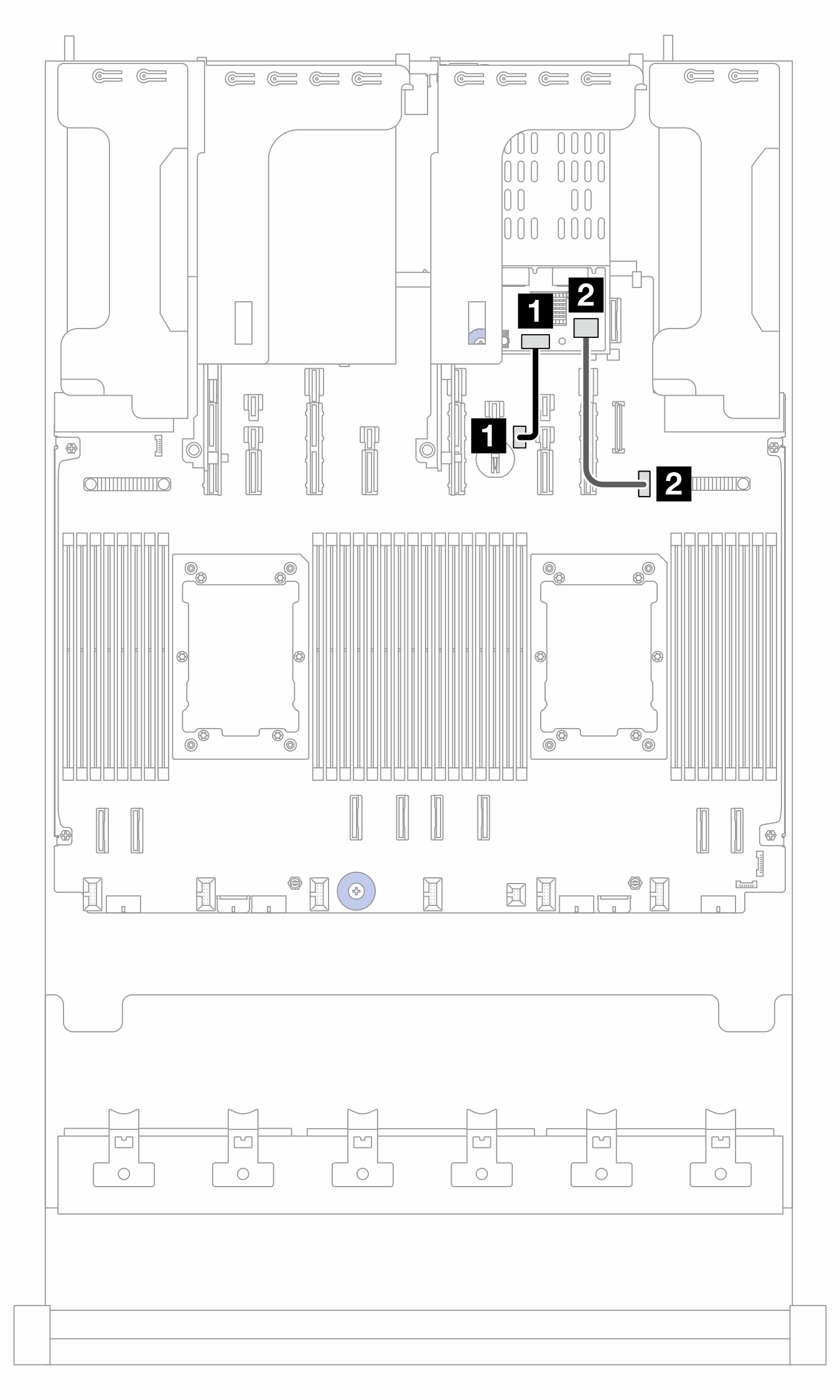

Рис. 1. Прокладка кабелей для задней объединительной панели M.2

От (задняя объединительная панель M.2)К (процессорная плата)Длина
1 Разъем питания1 Разъем для кабеля питания M.2320 мм
2 Разъем для сигнального кабеля2 Разъем для сигнального кабеля объединительной панели M.2310 мм
