Прокладка кабелей Compute Complex Neptune Core Module
В этом разделе содержатся сведения о прокладке кабелей для компонента Compute Complex Neptune Core Module.
Прим.
Для более аккуратного размещения кабелей необходимо установить шланги и модуль датчика обнаружения утечки в специальный держатель и убедиться, что модуль зафиксирован в зажимах держателя. Сведения см. на рисунке ниже или в разделе Установка Lenovo Compute Complex Neptune Core Module.

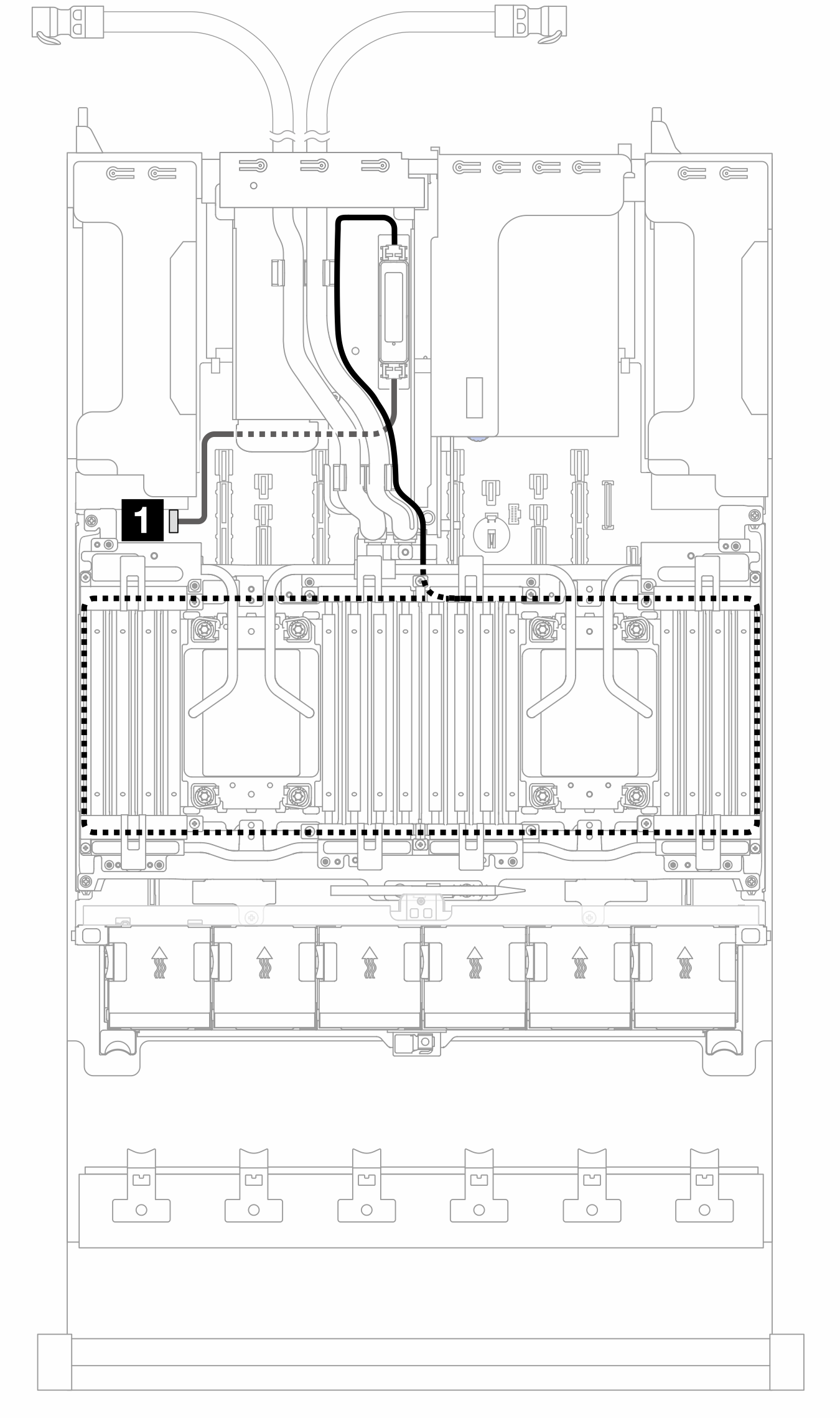

Рис. 1. Прокладка кабелей для компонента «Compute Complex Neptune Core Module»
| От | К (процессорная плата) |
|---|---|
| Кабель обнаружения утечки жидкости | 1 Разъем обнаружения утечки жидкости 2 |
