Прокладка кабелей левой и правой защелки стойки
В этом разделе представлена информация о прокладке кабелей для левой защелки стойки с USB/MiniDP и правой защелки стойки (с передней панелью оператора).

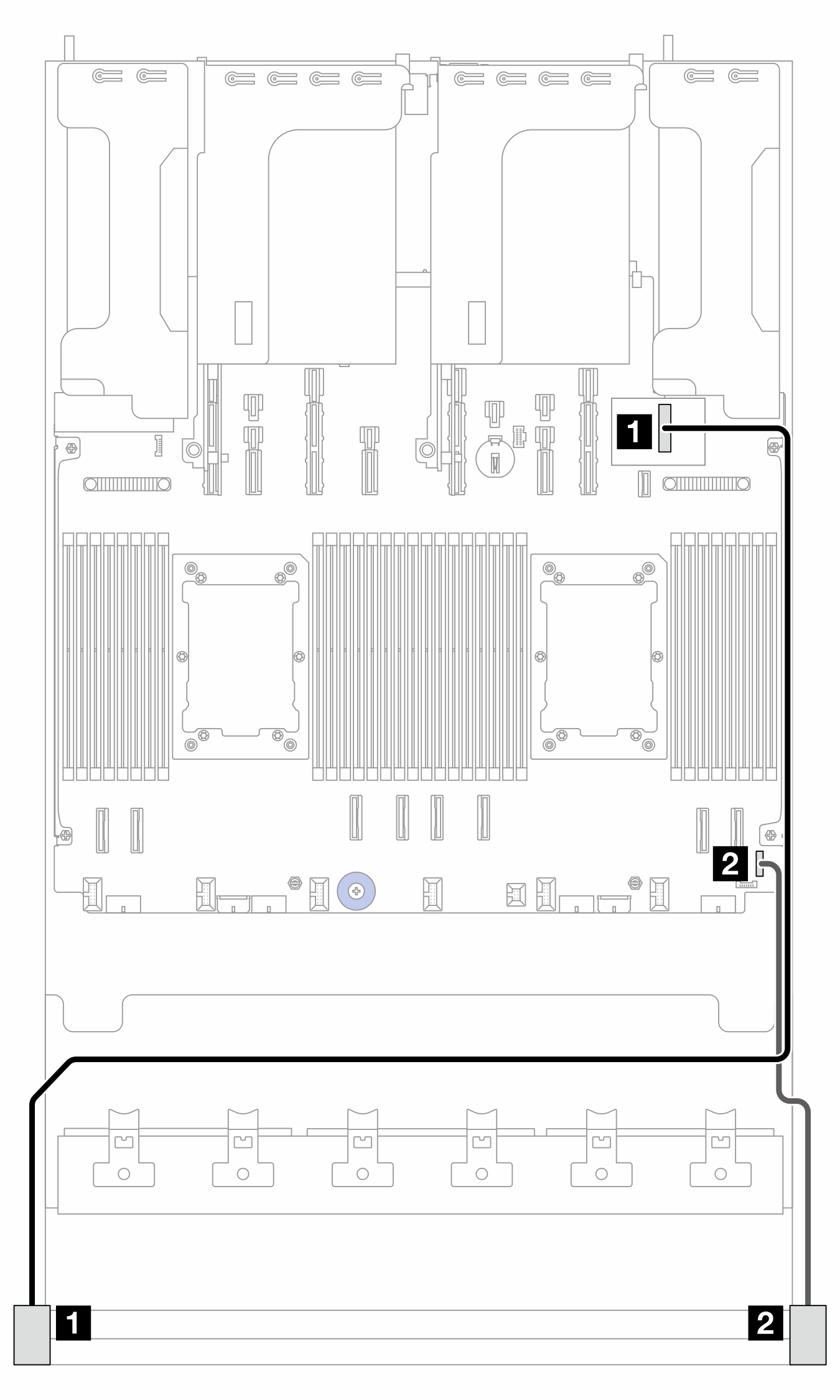

Рис. 1. Прокладка кабелей для левой и правой защелок стойки
| От | К | Длина |
|---|---|---|
| 1 Левая защелка стойки с USB/MiniDP | 1 Плата ввода-вывода USB | 1100 мм |
| 2 Правая защелка стойки | 2 Передний разъем ввода-вывода на процессорной плате | 550 мм |
