Cheminement des câbles gauche et droit du taquet d’armoire

Cette section fournit des informations sur le cheminement des câbles pour le taquet d'armoire gauche avec port USB/MiniDP et le taquet d'armoire droit (avec panneau opérateur avant).

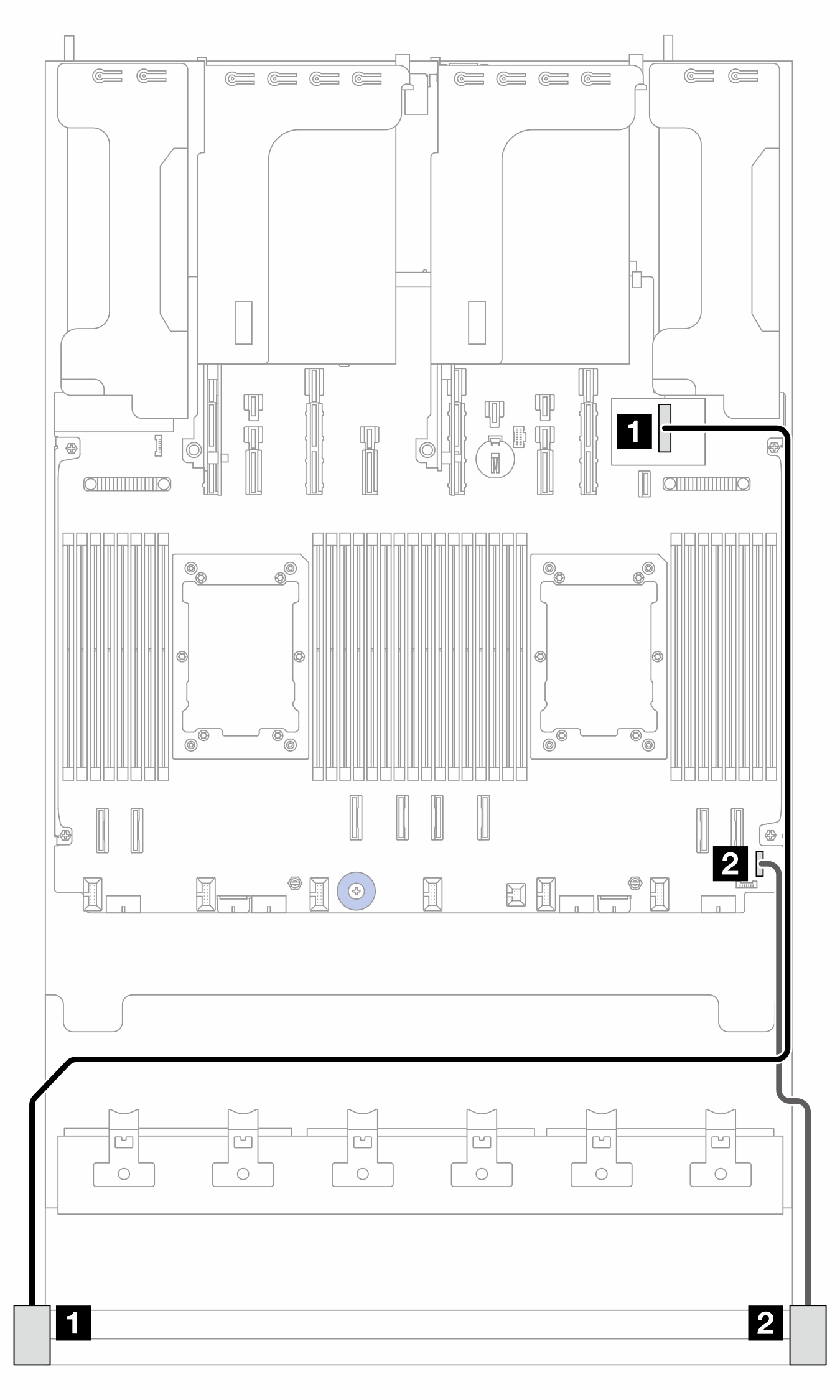

Figure 1. Cheminement des câbles pour les taquets d'armoire gauche et droit

À partir deVersLongueur
1 Taquet d'armoire gauche avec port USB/MiniDP1 Carte d’E-S USB1 100 mm
2 Taquet d'armoire droit2 Connecteur d'E-S avant sur la carte du processeur550 mm
