Instradamento dei cavi del backplane di avvio M.2 anteriore e della scheda controller

Questa sezione fornisce informazioni sull'instradamento dei cavi per il backplane di avvio M.2 anteriore e la scheda controller.

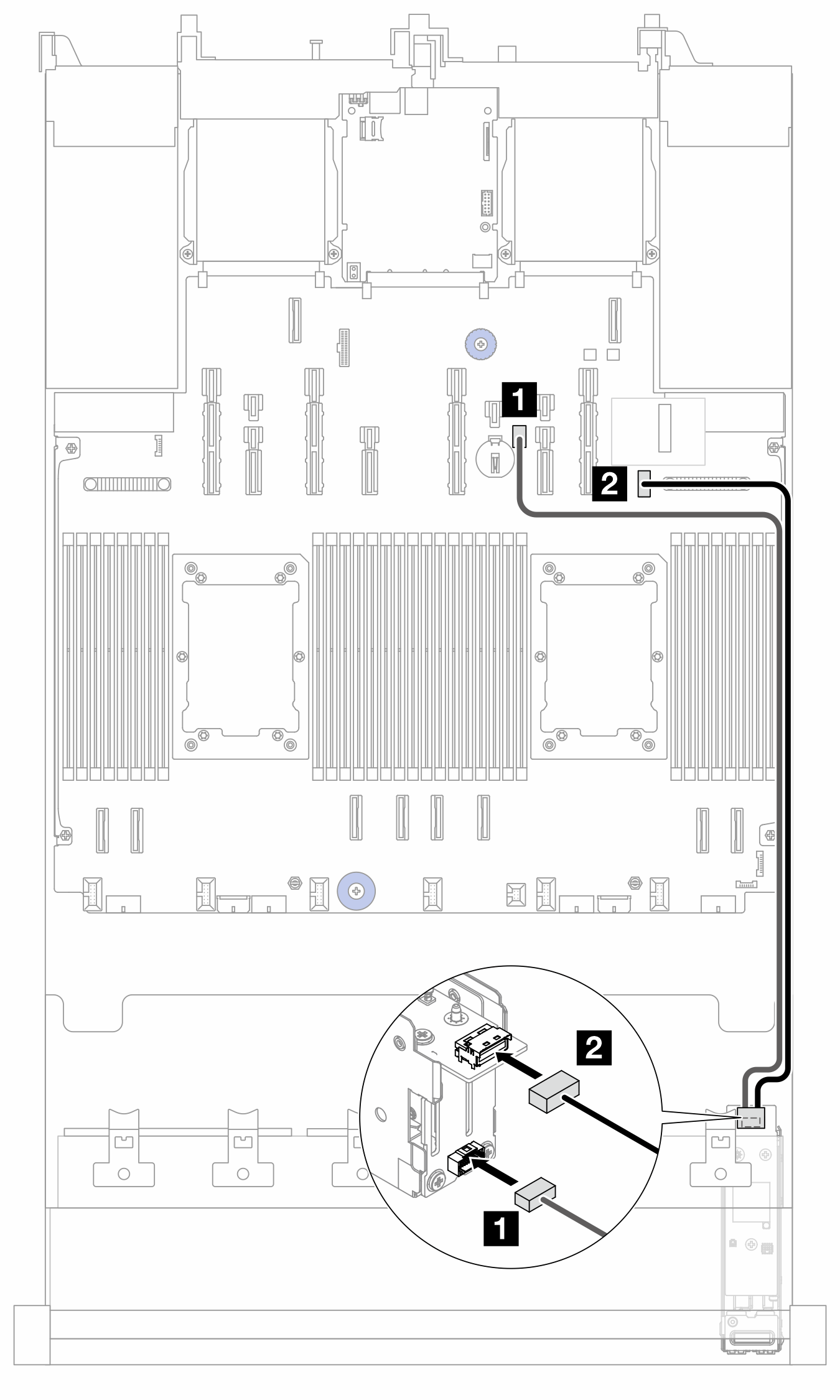

Figura 1. Instradamento dei cavi per il backplane di avvio M.2 anteriore e la scheda controller

DaA (scheda del processore)Lunghezza
1 Backplane di avvio M.21 Connettore di alimentazione M.2700 mm
2 Scheda controller M.22 Connettore di segnale backplane M.2650 mm
