Instradamento dei cavi del backplane dell'unità: chassis da 2,5" con Compute Complex Neptune Core Module

Questa sezione fornisce informazioni sul collegamento dei cavi del backplane per i modelli di server con vani delle unità anteriori da 2,5" e Compute Complex Neptune Core Module.

Collegamenti dei cavi di alimentazione​

Per i collegamenti dei cavi di alimentazione, vedere Instradamento dei cavi del backplane dell'unità: chassis da 2,5" senza Compute Complex Neptune Core Module.

Collegamenti dei cavi di segnale​

I numeri di configurazione riportati nella tabella seguente sono solo a scopo descrittivo.
Configurazione BPController di storageN. configurazione
SAS/SATA a 8 vani da 2,5" (BP1)

AnyBay a 8 vani da 2,5" (a tre modalità)

1 x SFF 8i/16i1
1 x CFF 16i2
NVMe a 8 vani da 2,5" (BP1)N/D3
AnyBay a 8 vani da 2,5" (BP1)1 x SFF 8i/16i4
1 x CFF 16i5
SAS/SATA a 16 vani da 2,5" (BP1 + BP2)

AnyBay a 16 vani da 2,5" (a tre modalità)

2 x SFF 8i o 1 x SFF 16i6
1 x CFF 16i7
NVMe a 16 vani da 2,5" (BP1 + BP2)N/D8
AnyBay a 8 vani da 2,5" + NVMe a 8 vani da 2,5" (BP1 + BP2)1 x SFF 8i/16i9
1 x CFF 16i10
SAS/SATA a 8 vani da 2,5" + AnyBay a 8 vani da 2,5" (BP1 + BP2)2 x SFF 8i o 1 x SFF 16i11
1 x CFF 16i12
SAS/SATA a 8 vani da 2,5" + NVMe a 8 vani da 2,5" (BP1 + BP2)1 x SFF 8i/16i13
1 x CFF 16i14

Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1/4/6/9/11/13)​

Nota

  • La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.

  • Il cavo 2 è necessario solo nelle configurazioni con 8 x 2,5" SAS/SATA o AnyBay BP2.

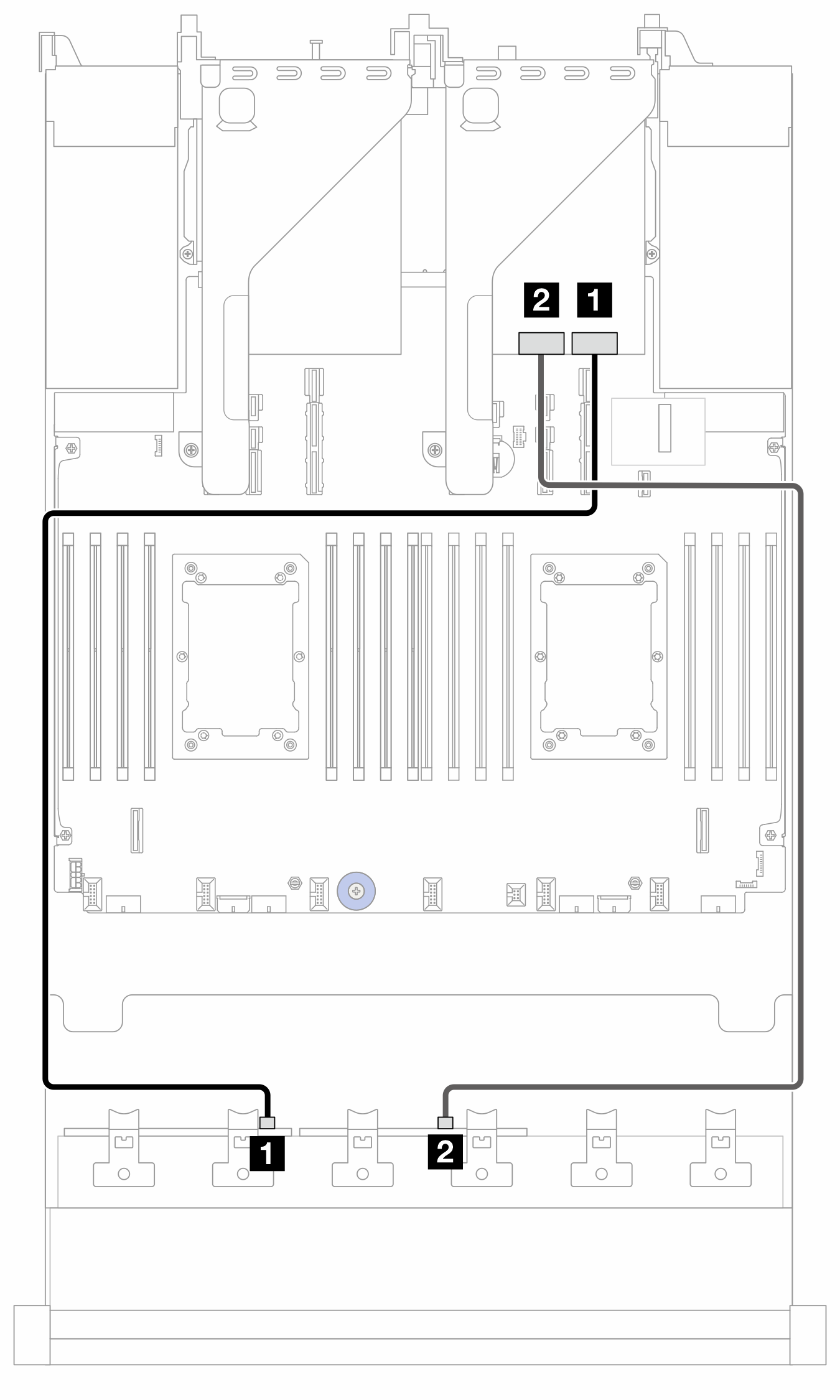

Figura 1. Instradamento dei cavi all'adattatore SFF 8i/16i

DaALunghezza del cavo
1 BP1: SAS1 Adattatore 8i:

  • Gen 4: C0

  • Gen 3: C0C1

1 Adattatore 16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2 Adattatore 8i:

  • Gen 4: C0

  • Gen 3: C0C1

2

  • Gen 4: C1

  • Gen 3: C2C3

900 mm

Instradamento dei cavi NVMe (config. 8/9/10/11/12/13/14)​

Nota
L'instradamento dei cavi NVMe a BP1 è applicabile solo alle configurazioni con AnyBay a 8 vani da 2,5" o NVMe BP1 (config. 8/9/10).

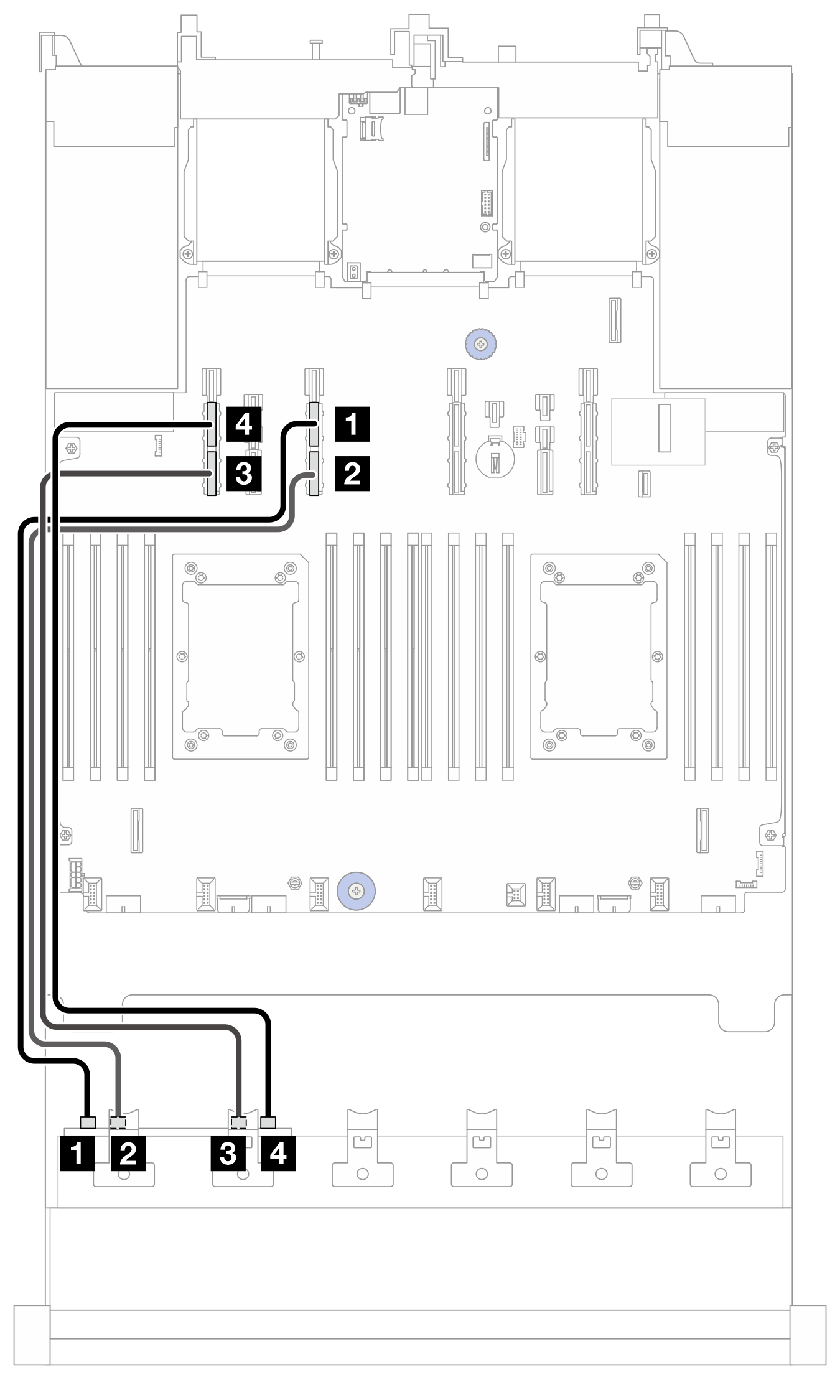

Figura 2. Instradamento dei cavi NVMe a BP1

Da (BP1)A (scheda del processore)Lunghezza del cavo
1 NVMe 0-11 PCIe 13A600 mm
2 NVMe 2-32 PCIe 13B600 mm
3 NVMe 4-53 PCIe 15B600 mm
4 NVMe 6-74 PCIe 15A600 mm

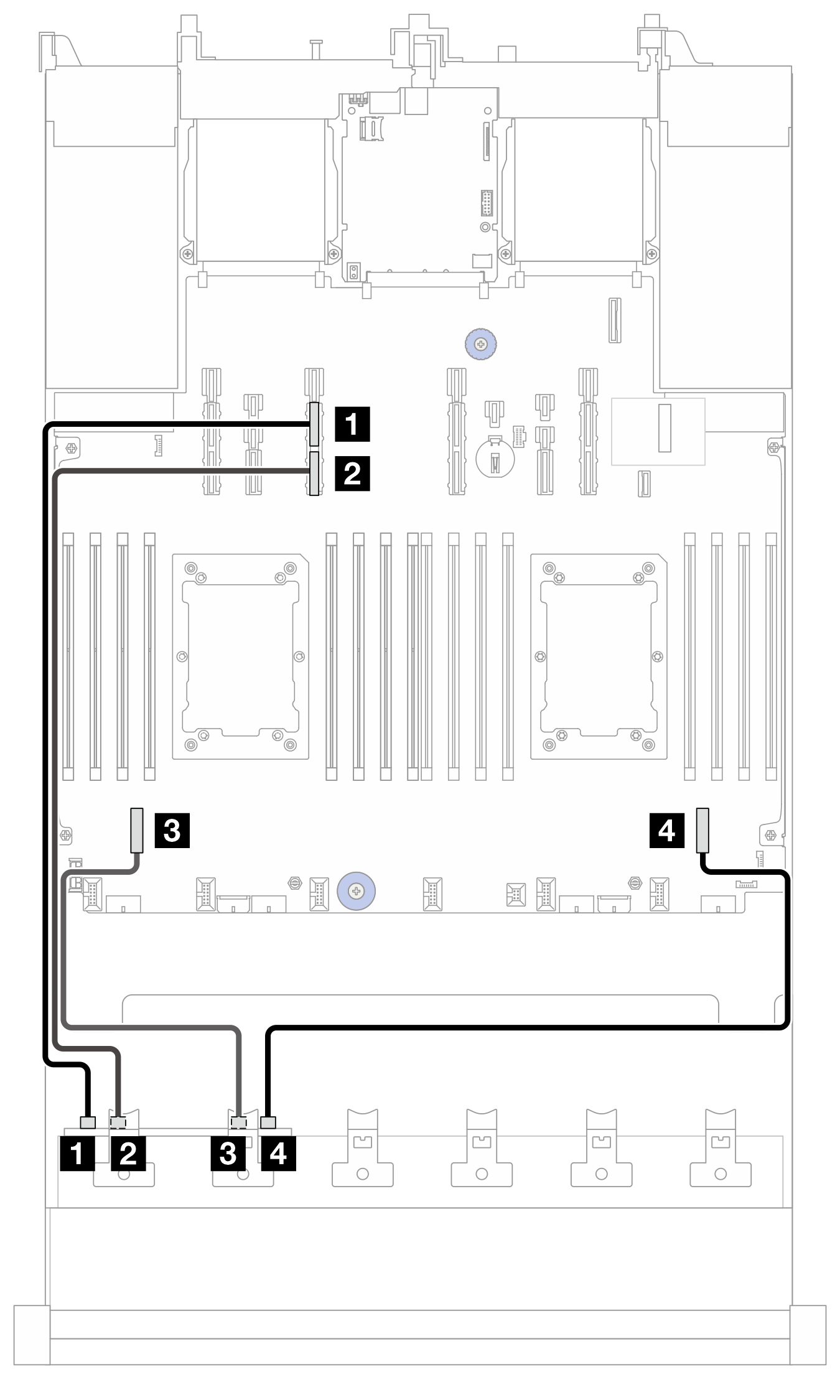

Figura 3. Instradamento dei cavi NVMe a BP2

Da (BP2)A (scheda del processore)Lunghezza del cavo
1 NVMe 0-11 PCIe 7350 mm
2 NVMe 2-32 PCIe 2450 mm
3 NVMe 4-53 PCIe 9B700 mm
4 NVMe 6-74 PCIe 9A700 mm

Instradamento dei cavi all'adattatore CFF 16i (config. 5/10/12/14)​

Nota
Il cavo 3 è necessario solo nella configurazione 12.

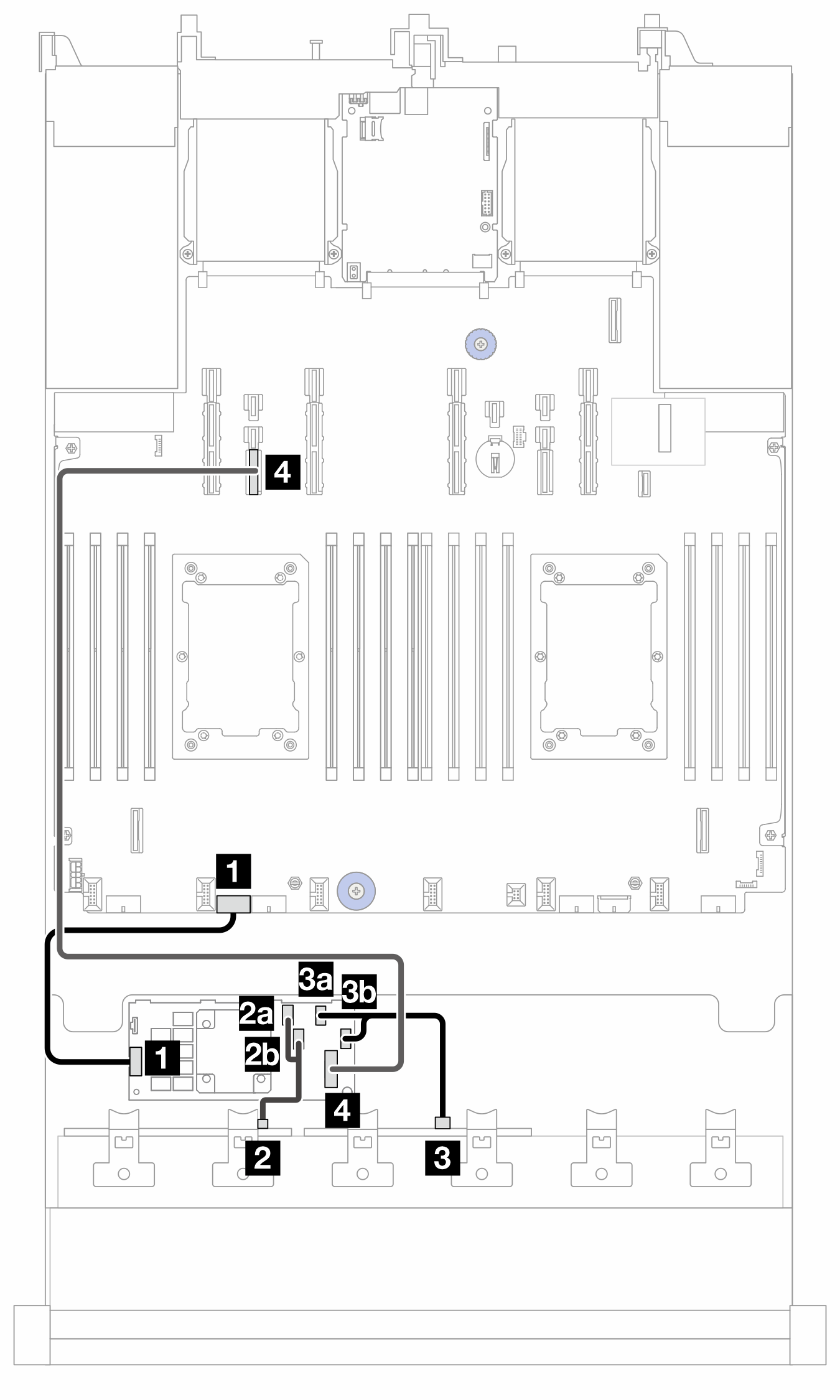

Figura 4. Instradamento dei cavi all'adattatore CFF 16i (config. 5/10/12/14)

2P: due processori; 1P: un processore; PB: scheda del processore
Da (adattatore CFF 16i)ALunghezza del cavo
1 POWER1 PB: RAID PWR210 mm
2a C02 BP1: SAS140/140 mm
2b C1
3a C23 BP2: SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 PB: PCIe 14900 mm

Instradamento dei cavi NVMe (config. 3/4/5)​

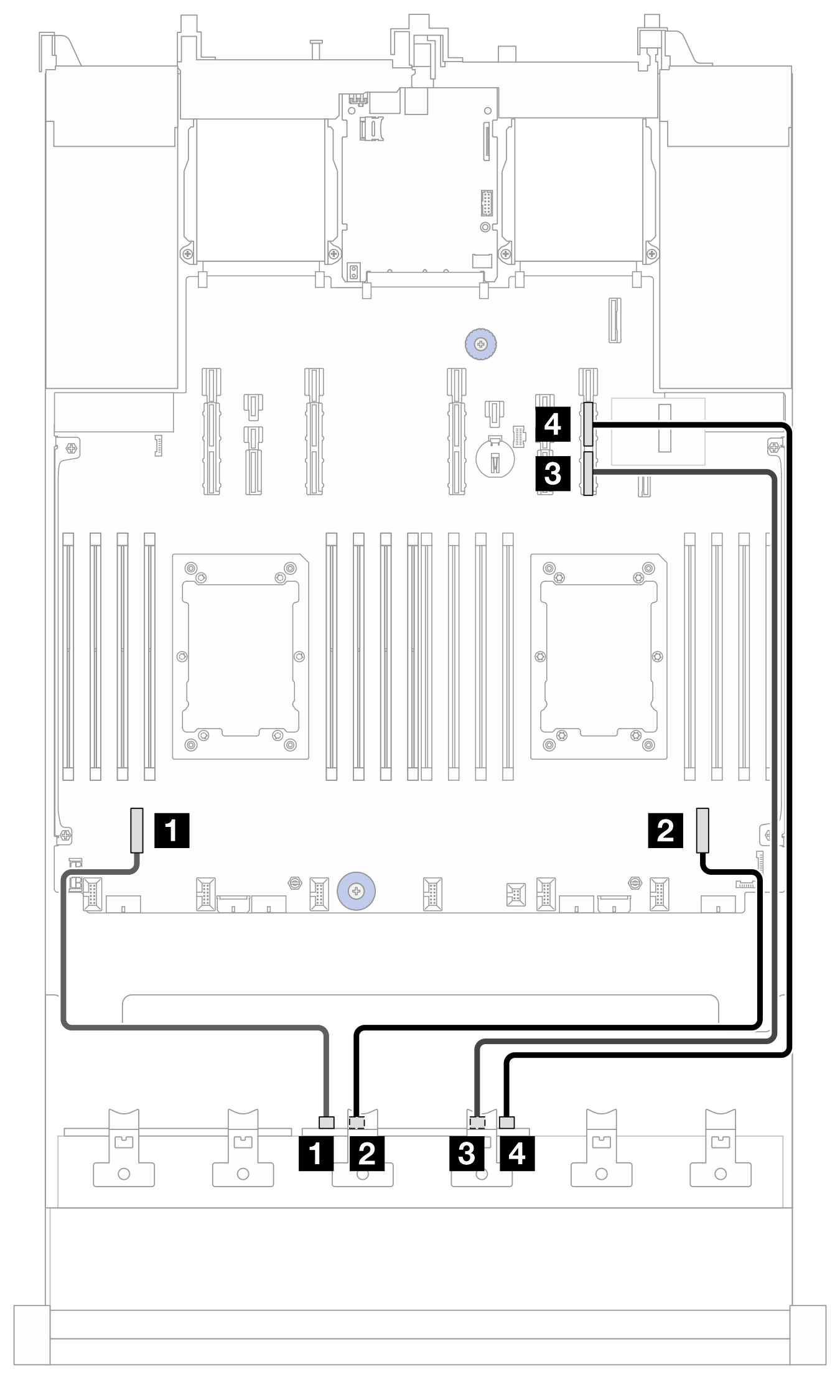

Figura 5. Instradamento dei cavi NVMe a BP1

Da (BP1)A (scheda del processore)Lunghezza del cavo
1 NVMe 0-11 PCIe 13A600 mm
2 NVMe 2-32 PCIe 13B600 mm
3 NVMe 4-53 PCIe 7350 mm
4 NVMe 6-74 PCIe 2450 mm

Instradamento dei cavi all'adattatore CFF 16i (config. 2/7)​

Nota
Il cavo 3 è necessario solo nella configurazione 7.

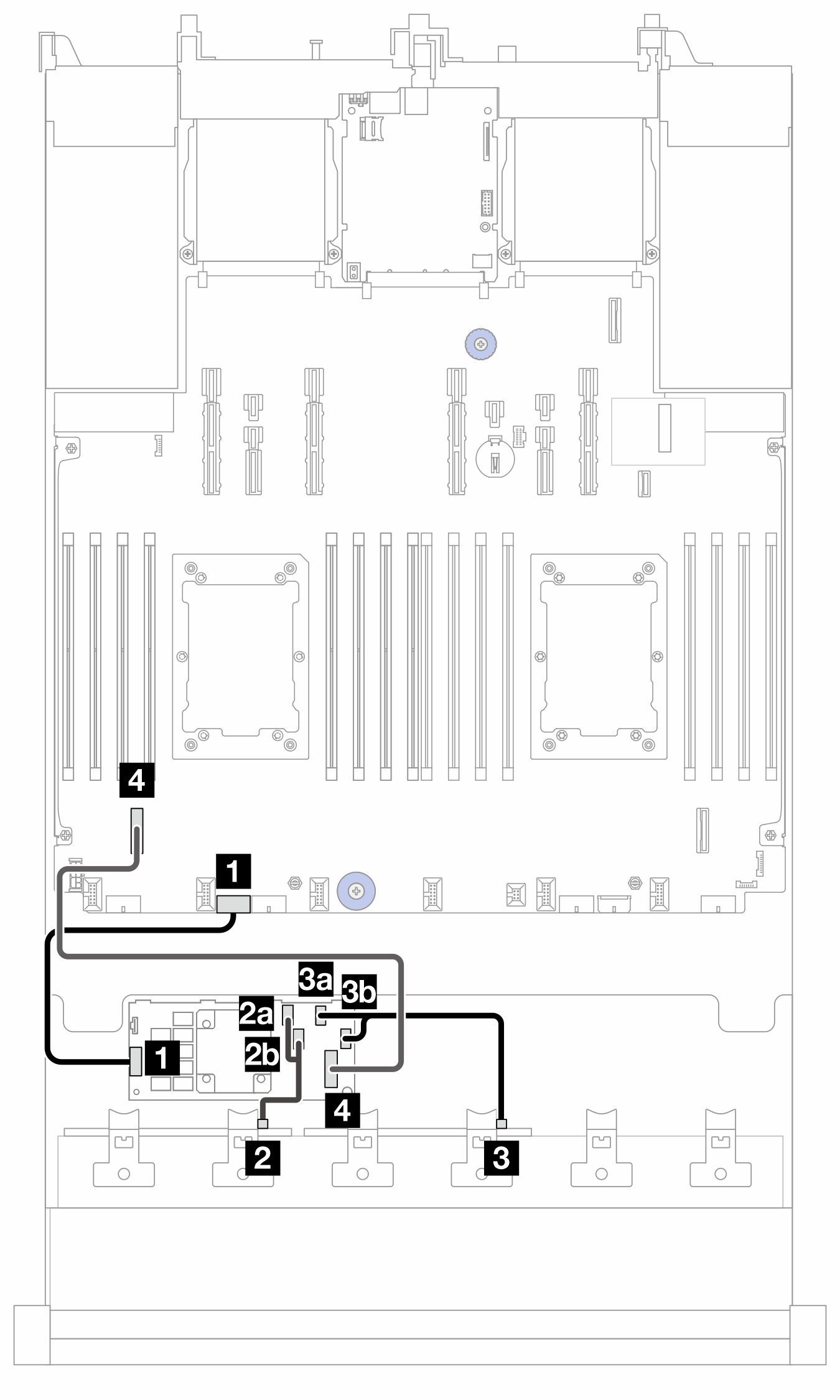

Figura 6. Instradamento dei cavi all'adattatore CFF 16i (config. 2/7)

2P: due processori; 1P: un processore; PB: scheda del processore
Da (adattatore CFF 16i)ALunghezza del cavo
1 POWER1 PB: RAID PWR210 mm
2a C02 BP1: SAS140/140 mm
2b C1
3a C23 BP2: SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 PB: PCIe 7450 mm
