NVMe anteriore a 24 vani da 2,5" + NVMe centrale a 8 vani da 2,5" + NVMe posteriore a 4 vani da 2,5"
Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione NVMe anteriore a 24 vani da 2,5" + NVMe centrale a 8 vani da 2,5" + NVMe posteriore a 4 vani da 2,5".
Nota
Questa configurazione è supportata solo quando sono installati due processori.
Instradamento dei cavi NVMe a BP1
Figura 1. Instradamento dei cavi NVMe a BP1
| Da (BP1) | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 15A | 600 mm |
| 2 NVMe 2-3 | 2 PCIe 15B | 600 mm |
| 3 NVMe 4-5 | 3 PCIe 8 | 350 mm |
| 4 NVMe 6-7 | 4 PCIe 7 | 350 mm |
Instradamento dei cavi NVMe a BP2
Figura 2. Instradamento dei cavi a BP2
| Da (BP2) | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 mm |
| 3 NVMe 4-5 | 3 PCIe 4 | 250 mm |
| 4 NVMe 6-7 | 4 PCIe 3 | 250 mm |
Instradamento dei cavi NVMe a BP3
Figura 3. Instradamento dei cavi NVMe a BP3
| Da (BP3) | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 mm |
| 3 NVMe 4-5 | 3 PCIe 9A | 600 mm |
| 4 NVMe 6-7 | 4 PCIe 9B | 600 mm |
Instradamento dei cavi NVMe a BP9
Figura 4. Instradamento dei cavi NVMe a BP9
| Da (BP9) | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 mm |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 mm |

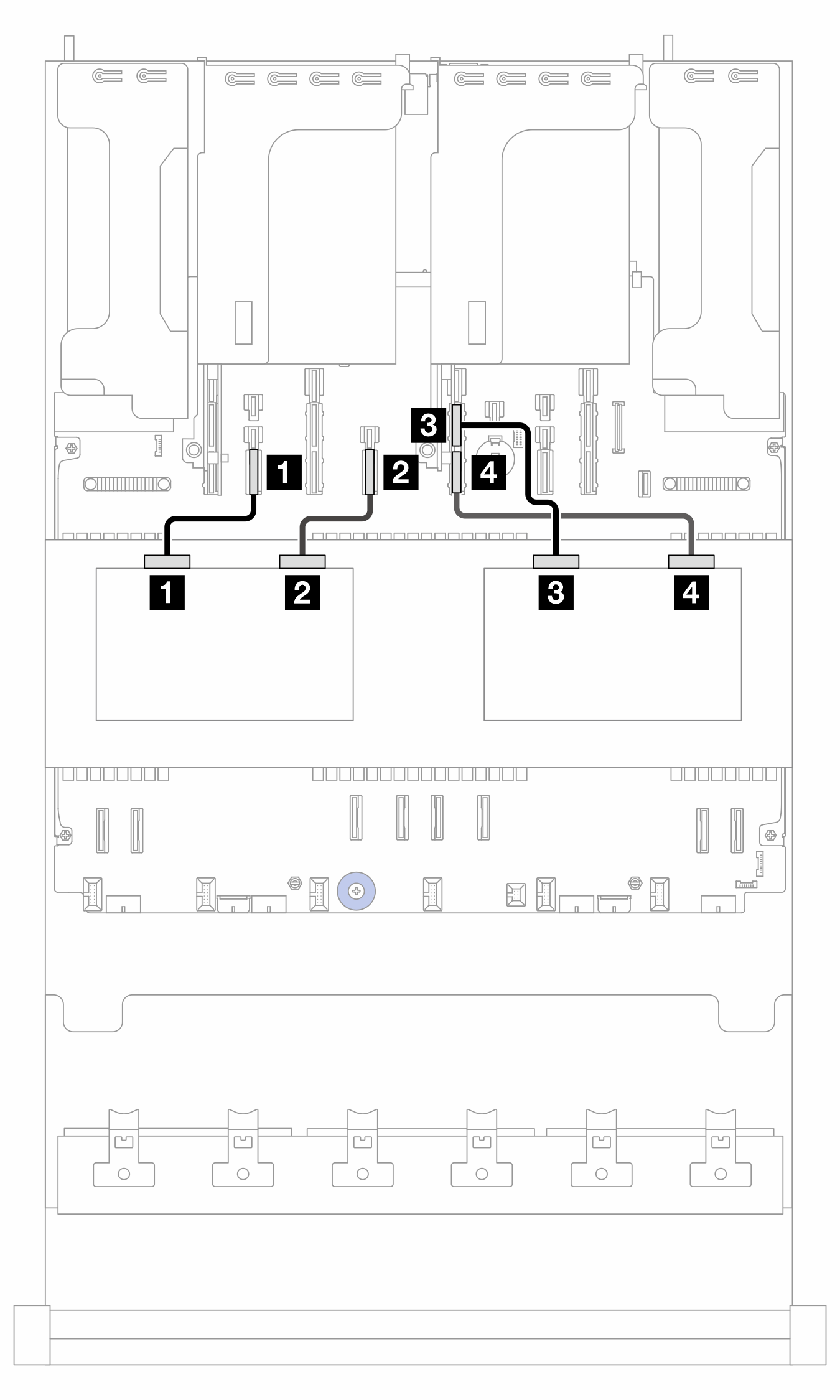

Instradamento dei cavi NVMe a BP10 e BP11
Figura 5. Instradamento dei cavi NVMe a BP10 e BP11
| Da | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280 mm |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280 mm |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280 mm |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280 mm |
