前面24 x 2.5 型NVMe + 中央8 x 2.5 型NVMe + 背面4 x 2.5 型NVMe
このトピックでは、前面24 x 2.5 型NVMe + 中央8 x 2.5 型NVMe + 背面4 x 2.5 型NVMe構成のケーブル配線について説明します。
注
この構成は、2つのプロセッサーが取り付けられている場合にのみサポートされます。

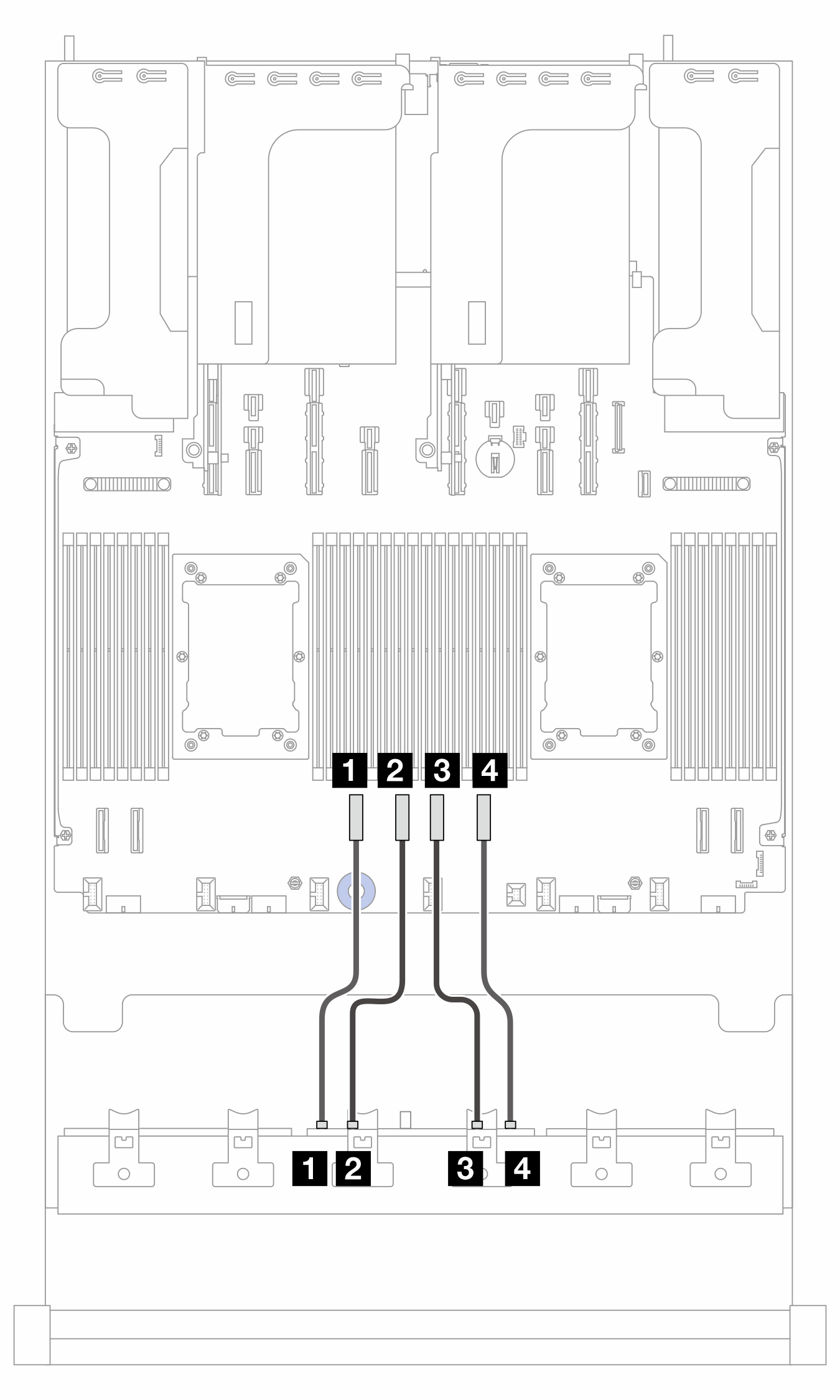

BP1へのNVMeケーブル配線
図 1. BP1へのNVMeケーブル配線
| 始点 (BP1) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 15A | 600 mm |
| 2 NVMe 2-3 | 2 PCIe 15B | 600 mm |
| 3 NVMe 4 ～ 5 | 3 PCIe 8 | 350 mm |
| 4 NVMe 6 ～ 7 | 4 PCIe 7 | 350 mm |

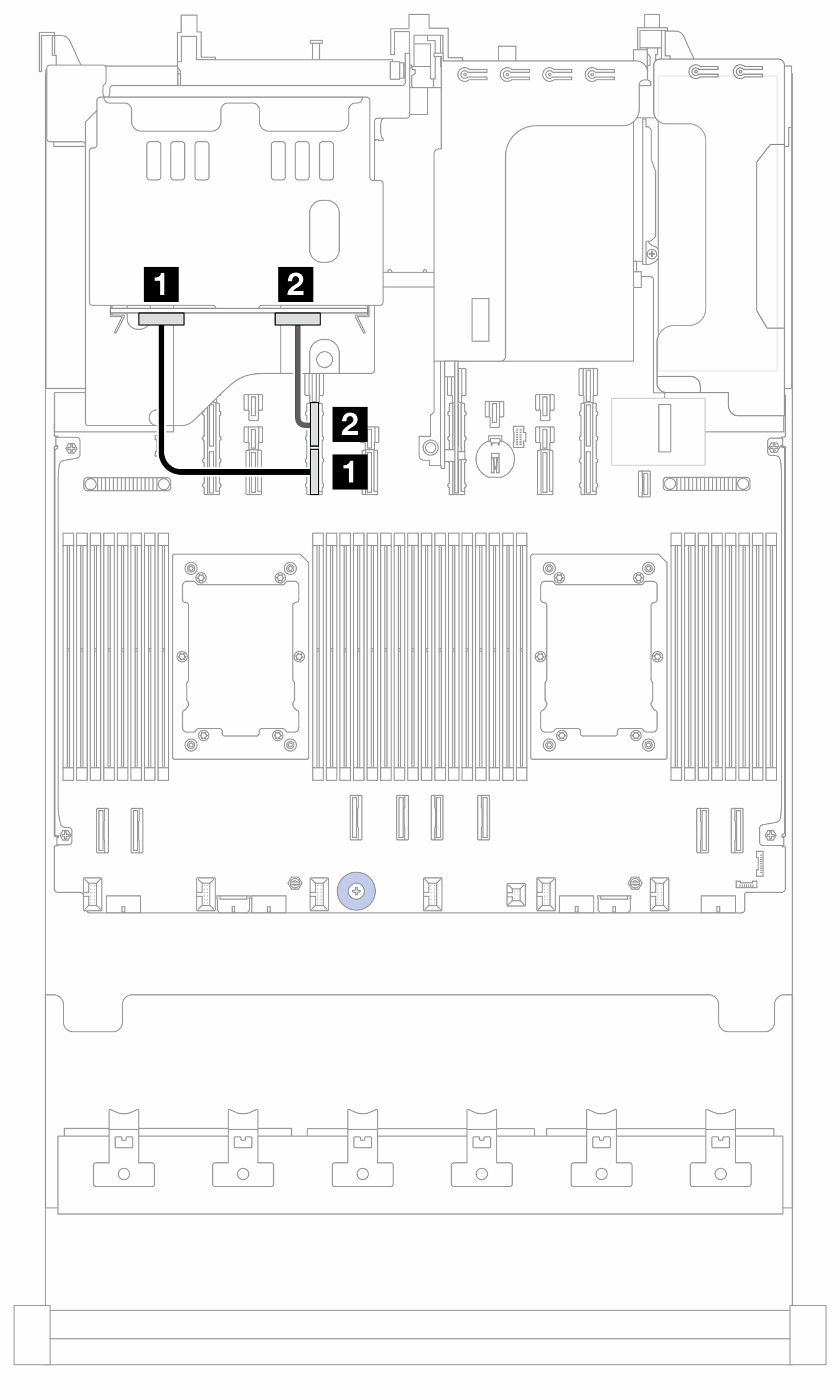

BP2へのNVMeケーブル配線
図 2. BP2 へのケーブル配線
| 始点 (BP2) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 mm |
| 3 NVMe 4 ～ 5 | 3 PCIe 4 | 250 mm |
| 4 NVMe 6 ～ 7 | 4 PCIe 3 | 250 mm |

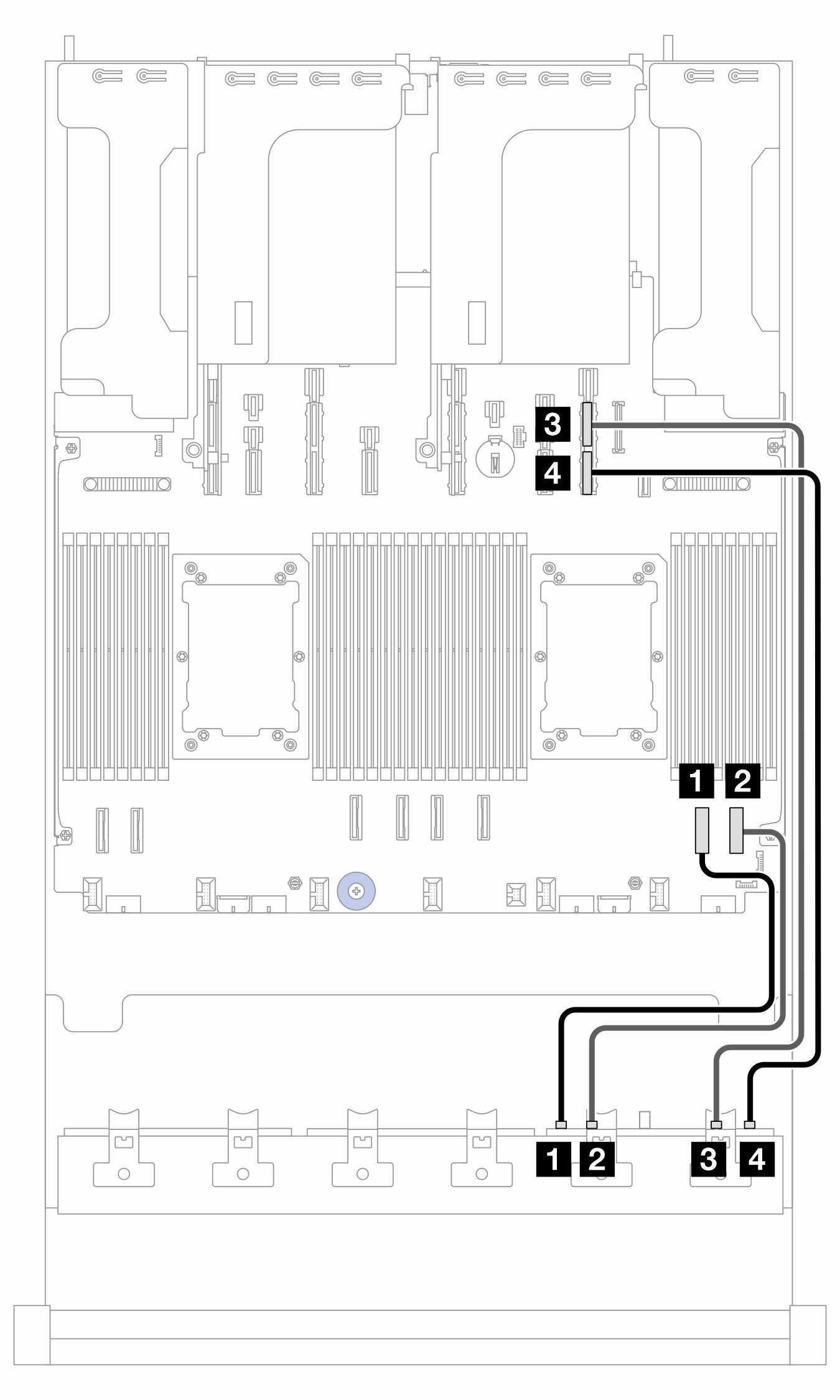

BP3へのNVMeケーブル配線
図 3. BP3へのNVMeケーブル配線
| 始点 (BP3) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 mm |
| 3 NVMe 4 ～ 5 | 3 PCIe 9A | 600 mm |
| 4 NVMe 6 ～ 7 | 4 PCIe 9B | 600 mm |

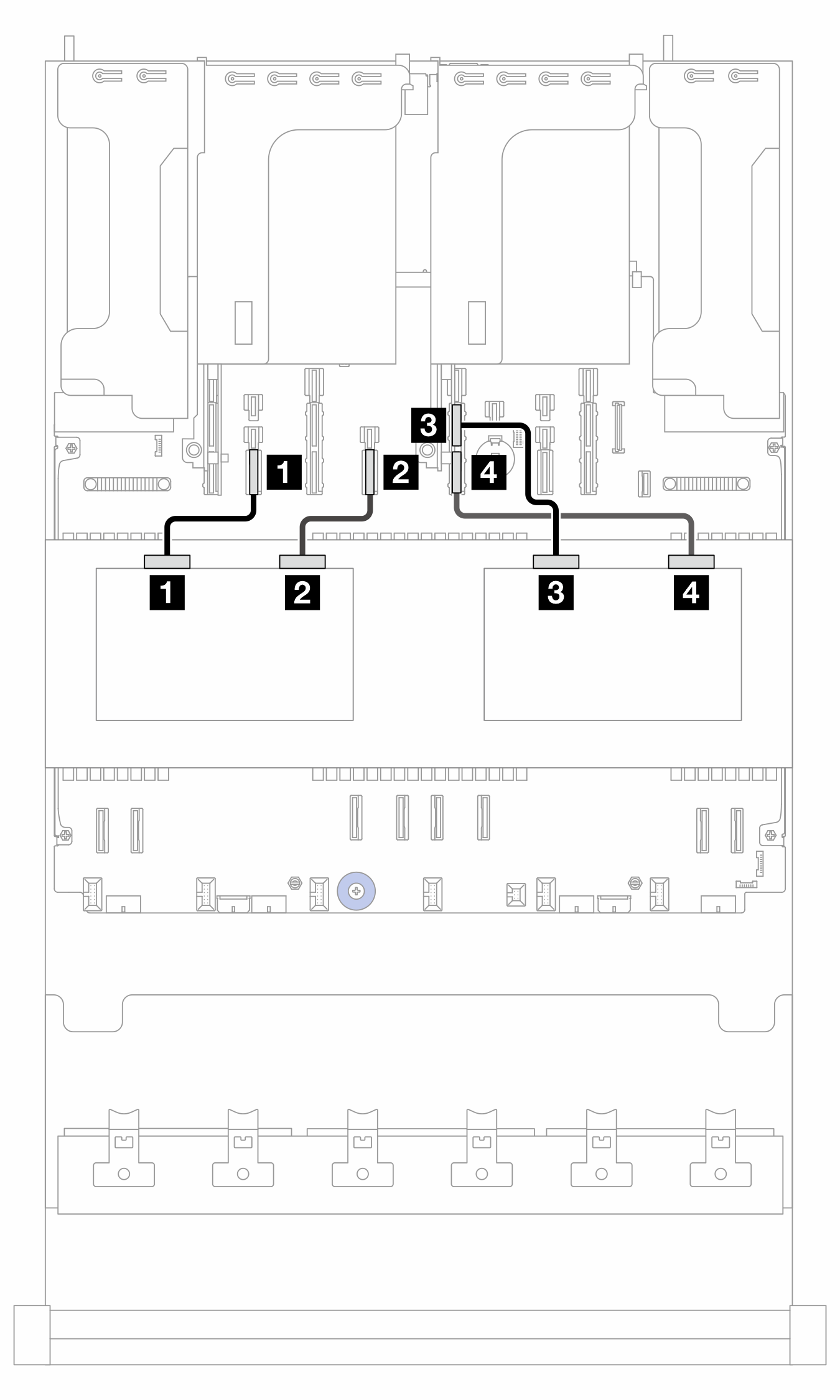

BP9へのNVMeケーブル配線
図 4. BP9へのNVMeケーブル配線
| 始点 (BP9) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 NVMe 2 ～ 3 | 1 PCIe 13B | 280 mm |
| 2 NVMe 0 ～ 1 | 2 PCIe 13A | 280 mm |
BP10およびBP11へのNVMeケーブル配線
図 5. BP10およびBP11へのNVMeケーブル配線
| 始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280 mm |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280 mm |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280 mm |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280 mm |
