앞면 24 x 2.5" NVMe + 중간 8 x 2.5" NVMe + 뒷면 4 x 2.5" NVMe
이 주제에서는 앞면 24 x 2.5" NVMe + 중간 8 x 2.5" NVMe + 뒷면 4 x 2.5" NVMe 구성의 케이블 배선 정보를 제공합니다.
주
이 구성은 프로세서가 2개 설치된 경우에만 지원됩니다.

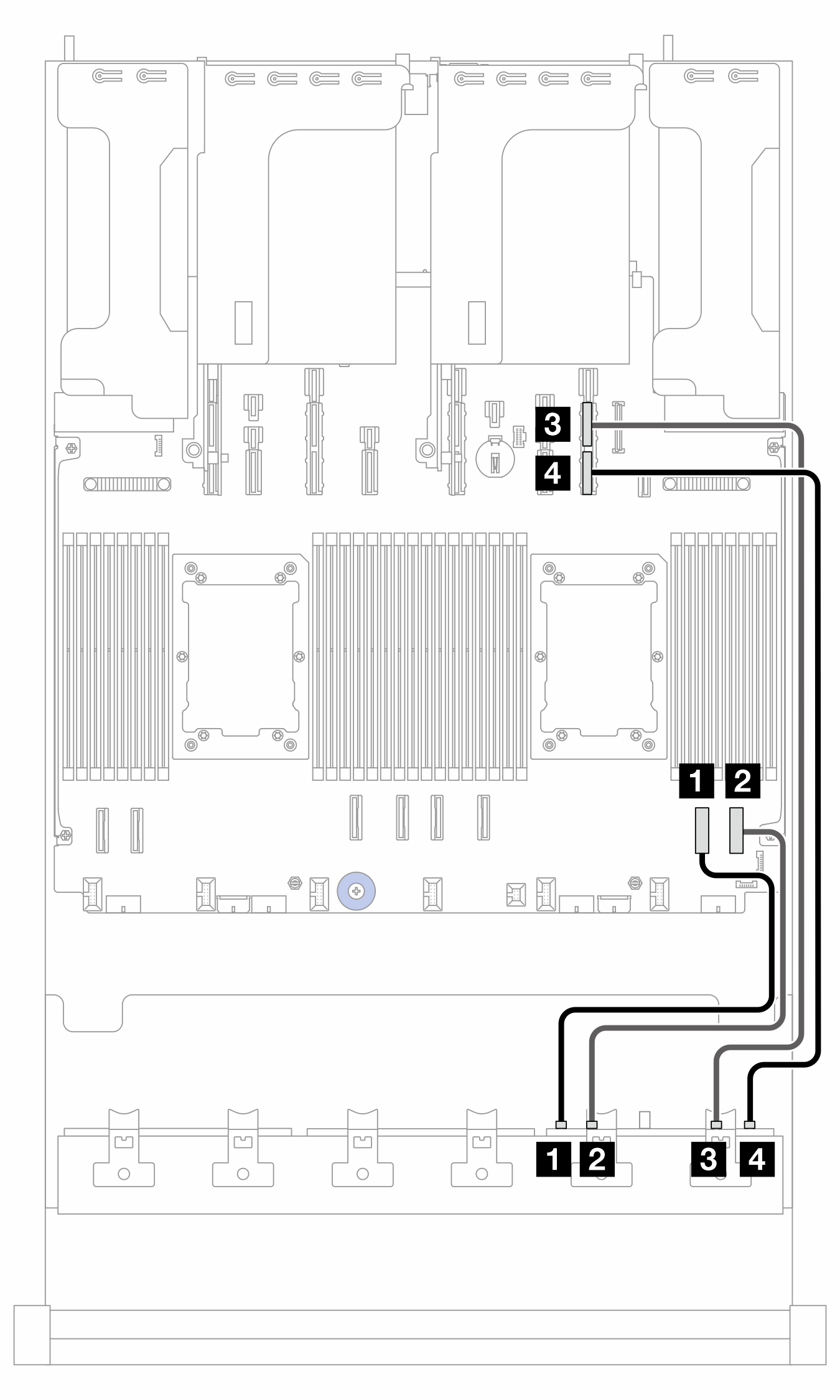

BP1에 대한 NVMe 케이블 배선
그림 1. BP1에 대한 NVMe 케이블 배선
| 시작(BP1) | 도착(프로세서 보드) | 케이블 길이 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 15A | 600mm |
| 2 NVMe 2-3 | 2 PCIe 15B | 600mm |
| 3 NVMe 4-5 | 3 PCIe 8 | 350mm |
| 4 NVMe 6-7 | 4 PCIe 7 | 350mm |

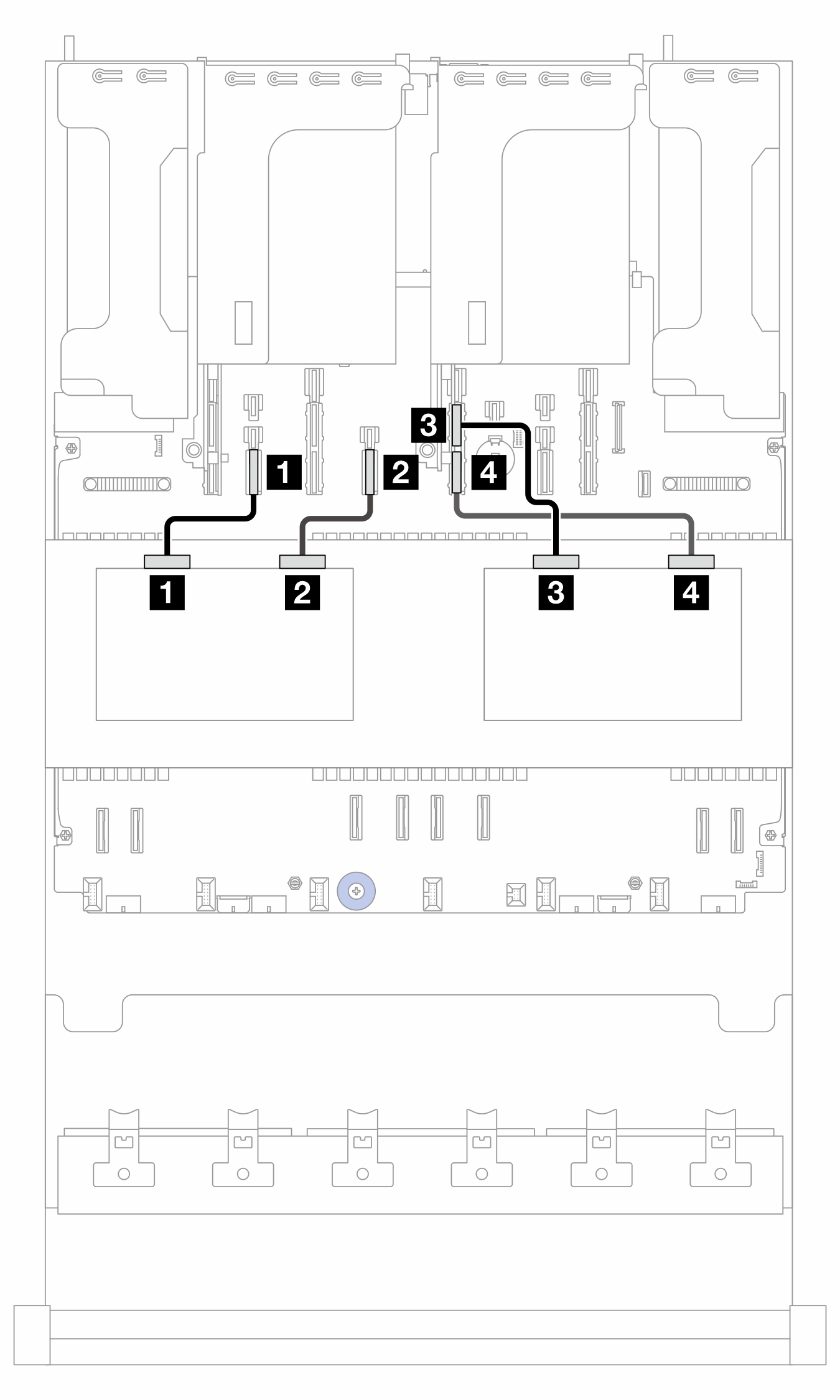

BP2에 대한 NVMe 케이블 배선
그림 2. BP2로의 케이블 배선
| 시작(BP2) | 도착(프로세서 보드) | 케이블 길이 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 250mm |
| 3 NVMe 4-5 | 3 PCIe 4 | 250mm |
| 4 NVMe 6-7 | 4 PCIe 3 | 250mm |

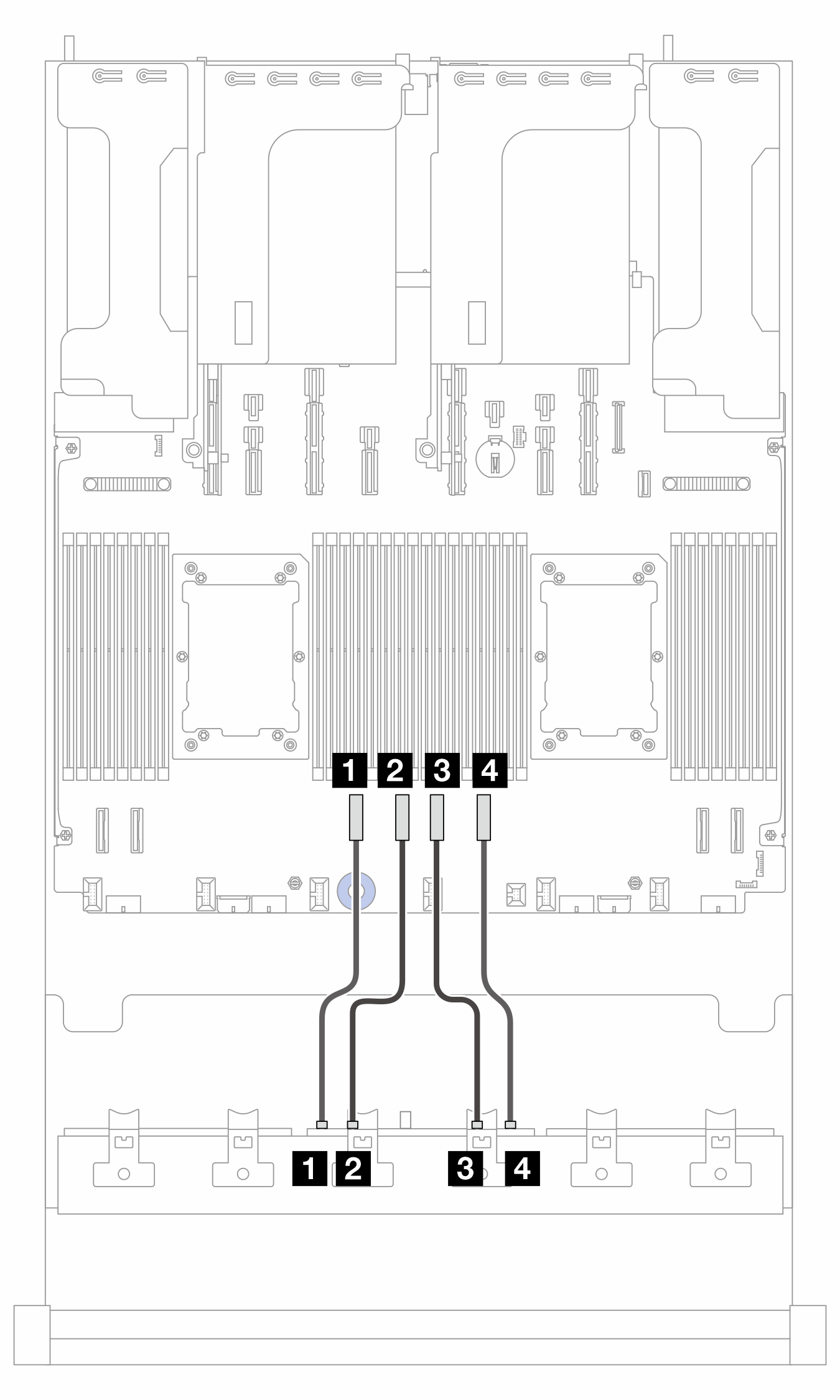

BP3에 대한 NVMe 케이블 배선
그림 3. BP3에 대한 NVMe 케이블 배선
| 시작(BP3) | 도착(프로세서 보드) | 케이블 길이 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350mm |
| 2 NVMe 2-3 | 2 PCIe 1 | 350mm |
| 3 NVMe 4-5 | 3 PCIe 9A | 600mm |
| 4 NVMe 6-7 | 4 PCIe 9B | 600mm |
BP9에 대한 NVMe 케이블 배선
그림 4. BP9에 대한 NVMe 케이블 배선
| 시작(BP9) | 도착(프로세서 보드) | 케이블 길이 |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280mm |
| 2 NVMe 0-1 | 2 PCIe 13A | 280mm |
BP10 및 BP11에 대한 NVMe 케이블 라우팅
그림 5. BP10 및 BP11에 대한 NVMe 케이블 라우팅
| 시작 | 도착(프로세서 보드) | 케이블 길이 |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280mm |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280mm |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280mm |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280mm |
