드라이브 백플레인 케이블 배선: 3.5" 섀시
이 섹션에서는 3.5" 앞면 드라이브 베이가 지원되는 서버 모델의 백플레인 케이블 연결 정보를 제공합니다.
시작하기 전에
앞면 백플레인의 케이블 배선을 시작하기 전에 아래 부품을 제거했는지 확인합니다.
상단 덮개(윗면 덮개 제거)
공기 조절 장치(공기 조절 장치 제거)
팬 케이지(시스템 팬 케이지 제거 참조)
전원 케이블 연결
주
- 각 드라이브 백플레인의 커넥터에 대해서는 드라이브 백플레인 커넥터의 내용을 참조하십시오.
앞면 백플레인(BP1):
12 x 3.5" SAS/SATA 앞면 백플레인(상단 4개의 드라이브 베이를 비워 둔 경우 8 x 3.5" SAS/SATA 앞면 백플레인으로도 사용됨)
12 x 3.5" AnyBay 앞면 백플레인(백플레인의 NVMe 커넥터만 케이블로 연결된 경우 12 x 3.5" NVMe 앞면 백플레인으로도 사용됨)
중간 백플레인(BP10/11):
4 x 2.5" AnyBay 중간/뒷면 백플레인(백플레인의 NVMe 커넥터만 케이블로 연결된 경우 4 x 2.5" NVMe 중간/뒷면 백플레인으로도 사용됨)
뒷면 백플레인(BP9):
4 x 2.5" AnyBay 중간/뒷면 백플레인(백플레인의 NVMe 커넥터만 케이블로 연결된 경우 4 x 2.5" NVMe 중간/뒷면 백플레인으로도 사용됨)
4 x 3.5" SAS/SATA 뒷면 백플레인
아래 그림에서는 4 x 3.5" 뒷면 백플레인을 BP9의 예로 사용합니다. 4 x 2.5" 뒷면 백플레인의 케이블 배선도 이와 유사합니다.

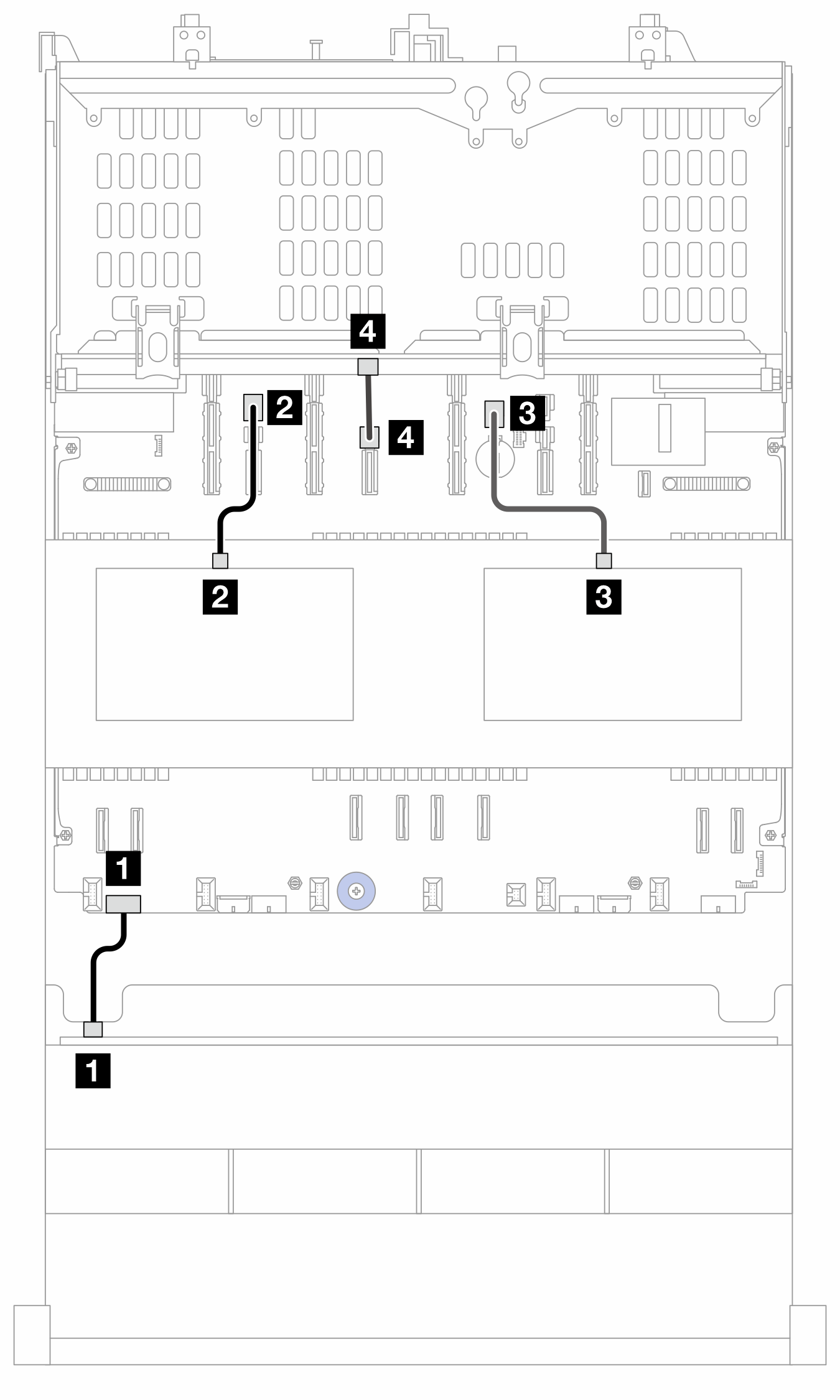

그림 1. 전원 케이블 연결
| 시작 | 도착(프로세서 보드) | 길이 |
|---|---|---|
| 1 BP1: PWR | 1 PWR 1 |
|
| 2 BP10: PWR | 2 PWR 23 | 250mm |
| 3 BP11: PWR | 3 PWR 21 | 250mm |
| 4 BP9: PWR | 4 PWR 12 | 250mm |
신호 케이블 연결
설치한 백플레인에 따라 해당하는 신호 케이블 연결 안내를 참조하십시오.
