Lenovo Processor Neptune® Core Module cable routing
이 섹션에서는 Processor Neptune Core Module에 대한 케이블 배선 정보를 제공합니다.
주
케이블을 잘 정리하기 위해서 호스와 누수 감지 센서 모듈을 지정된 홀더에 장착해야 하며 모듈이 홀더 클립에 고정되었는지 확인해야 합니다. 자세한 내용은 아래 그림이나 Lenovo Processor Neptune Core Module 설치에서 참조하십시오.

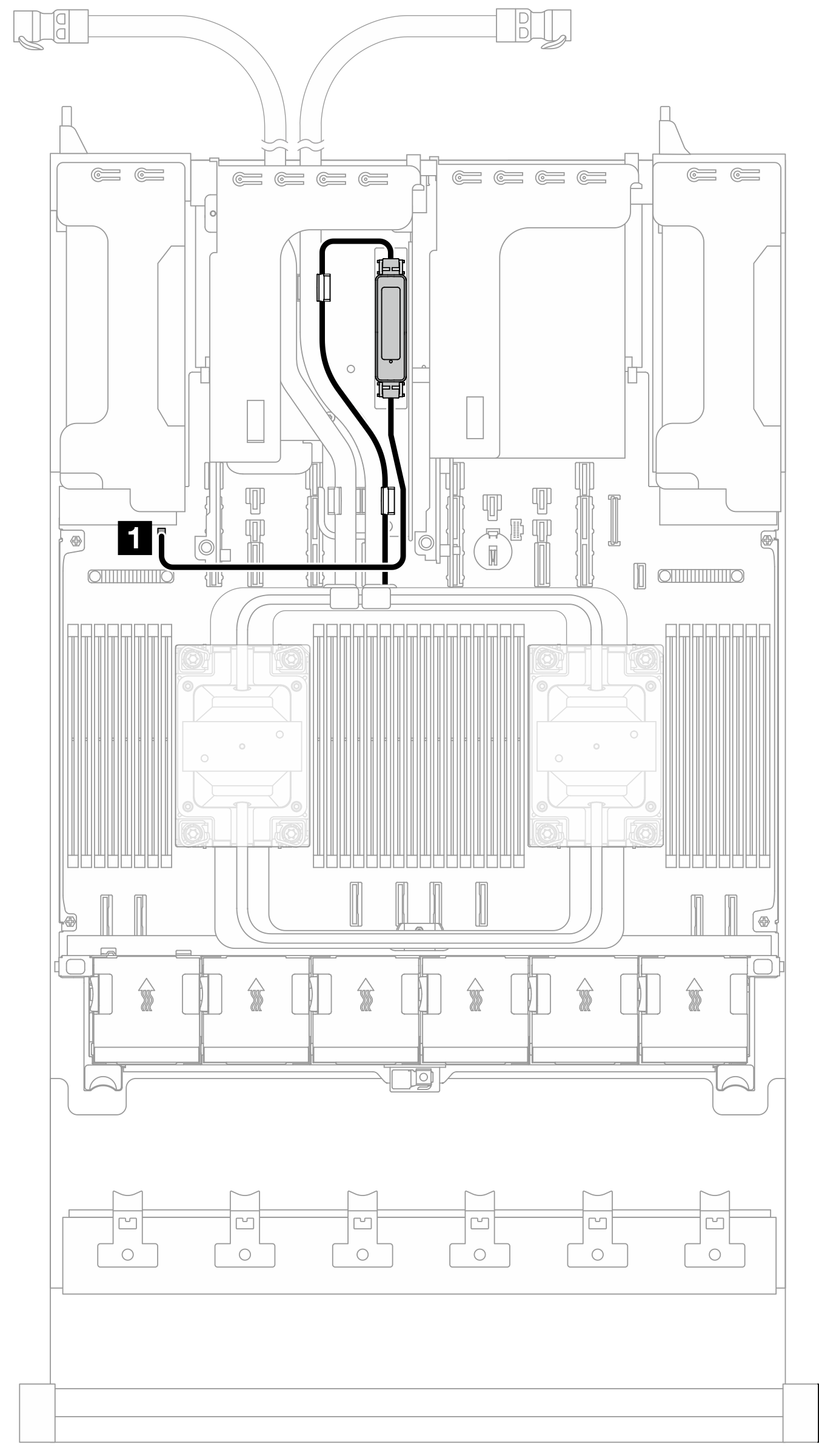

그림 1. Processor Neptune Core Module 케이블 배선
| 시작 | 도착(프로세서 보드) |
|---|---|
| 누수 감지 케이블 | 1 누수 감지 커넥터 2 |
