E3.S 백플레인 케이블 배선: Compute Complex Neptune Core Module이 지원되는 E3.S 섀시
이 섹션에서는 앞면 E3.S 베이와 Compute Complex Neptune Core Module이 지원되는 서버 모델의 백플레인 케이블 연결 정보를 제공합니다.
그림 1. E3.S 백플레인 넘버링
지원되는 E3.S 구성
다음 표에는 Compute Complex Neptune Core Module이 있는 서버에서 지원하는 E3.S 구성이 나열되어 있습니다.
1T: E3.S 핫 스왑 드라이브
BP1 | BP2 | BP3 | BP4 | BP5 | BP6 | BP7 | BP8 |
|---|---|---|---|---|---|---|---|
| 프로세서 2 | 프로세서 1 | ||||||
4x1T | 4x1T | ||||||
4x1T | 4x1T | 4x1T | 4x1T | ||||
전원 케이블 연결
그림 2. 전원 케이블 연결
| 에서 | 도착(프로세서 보드) | 케이블 길이 |
|---|---|---|
| 1 BP1: PWR | 1 PWR 1 | 250mm |
| 2 BP3: PWR | 2 PWR 2 | 250mm |
| 3 BP5: PWR | 3 PWR 3 | 250mm |
| 4 BP7: PWR | 4 PWR 4 | 250mm |
신호 케이블 연결

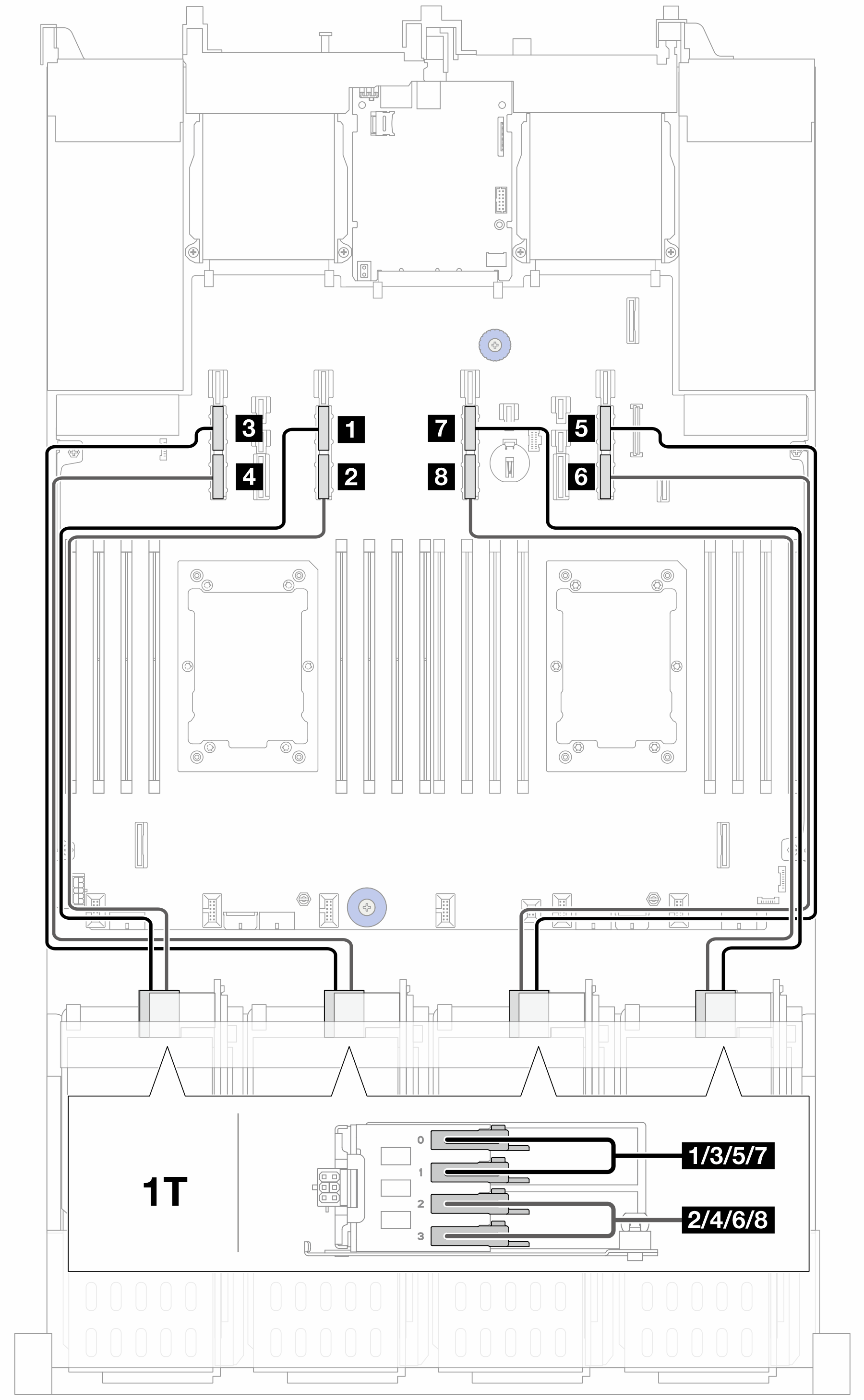

그림 3. 신호 케이블 연결
| 에서 | 도착(프로세서 보드) | 케이블 길이 |
|---|---|---|
| 1 BP1: 베이 0, 베이 1 | 1 PCIe 13A | 630mm |
| 2 BP1: 베이 2, 베이 3 | 2 PCIe 13B | 630mm |
| 3 BP3: 베이 0, 베이 1 | 3 PCIe 15A | 630mm |
| 4 BP3: 베이 2, 베이 3 | 4 PCIe 15B | 630mm |
| 5 BP5: 베이 0, 베이 1 | 5 PCIe 9A | 630mm |
| 6 BP5: 베이 2, 베이 3 | 6 PCIe 9B | 630mm |
| 7 BP7: 베이 0, 베이 1 | 7 PCIe 11A | 630mm |
| 8 BP7: 베이 2, 베이 3 | 8 PCIe 11B | 630mm |
