드라이브 백플레인 케이블 배선: 2.5" 섀시

이 섹션에서는 2.5" 앞면 드라이브 베이가 지원되는 서버 모델의 백플레인 케이블 연결 정보를 제공합니다.

시작하기 전에

앞면 백플레인의 케이블 배선을 시작하기 전에 아래 부품을 제거했는지 확인합니다.

전원 케이블 연결

  • 각 드라이브 백플레인의 커넥터에 대해서는 드라이브 백플레인 커넥터의 내용을 참조하십시오.
    • 앞면 백플레인(BP1/2/3):

      • 8 x 2.5" SAS/SATA 앞면 백플레인

      • 8 x 2.5" AnyBay 앞면 백플레인(백플레인의 NVMe 커넥터만 케이블로 연결된 경우 8 x 2.5" NVMe 앞면 백플레인으로도 사용됨)

    • 중간 백플레인(BP10/11):

      • 4 x 2.5" SAS/SATA 중간/뒷면 백플레인

      • 4 x 2.5" AnyBay 중간/뒷면 백플레인(백플레인의 NVMe 커넥터만 케이블로 연결된 경우 4 x 2.5" NVMe 중간/뒷면 백플레인으로도 사용됨)

    • 뒷면 백플레인(BP9):

      • 4 x 2.5" SAS/SATA 중간/뒷면 백플레인

      • 4 x 2.5" AnyBay 중간/뒷면 백플레인(백플레인의 NVMe 커넥터만 케이블로 연결된 경우 4 x 2.5" NVMe 중간/뒷면 백플레인으로도 사용됨)

      • 8 x 2.5" SAS/SATA 뒷면 백플레인

  • 다음 그림에서는 4 x 2.5" 중간/뒷면 백플레인을 BP9의 예로 사용합니다. 8 x 2.5" 뒷면 백플레인의 케이블 배선도 이와 유사합니다.

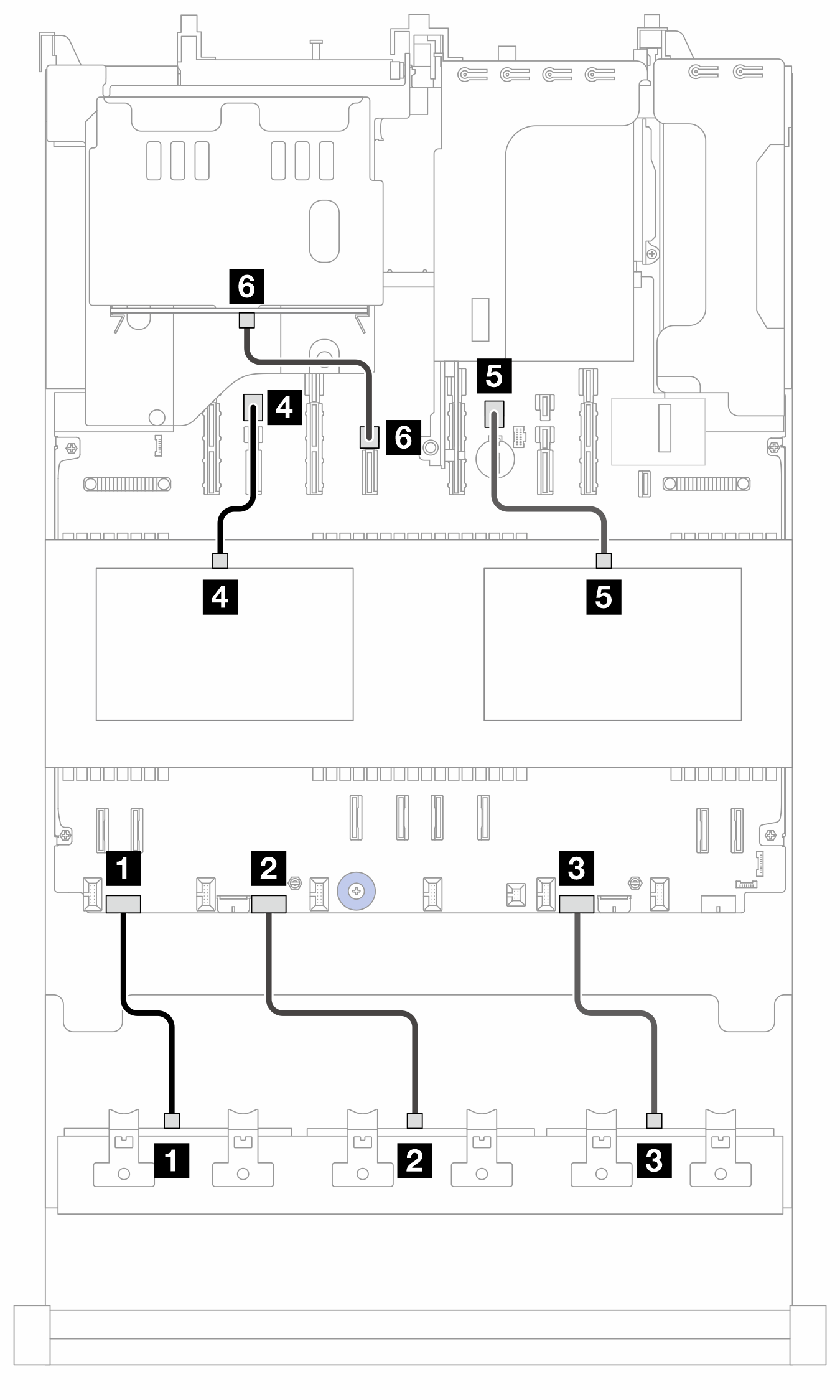

그림 1. 전원 케이블 연결

시작도착(프로세서 보드)길이
1 BP1: PWR1 PWR 1250mm
2 BP2: PWR2 PWR 2250mm
3 BP3: PWR3 PWR 3250mm
4 BP10: PWR4 PWR 23250mm
5 BP11: PWR5 PWR 21250mm
6 BP9: PWR6 PWR 12250mm

신호 케이블 연결

설치한 백플레인에 따라 해당하는 신호 케이블 연결 안내를 참조하십시오.
