드라이브 백플레인 커넥터

이 섹션을 참조하여 드라이브 백플레인에서 커넥터를 찾으십시오.

본 서버는 서버 구성에 따라 다음과 같은 백플레인을 지원합니다.

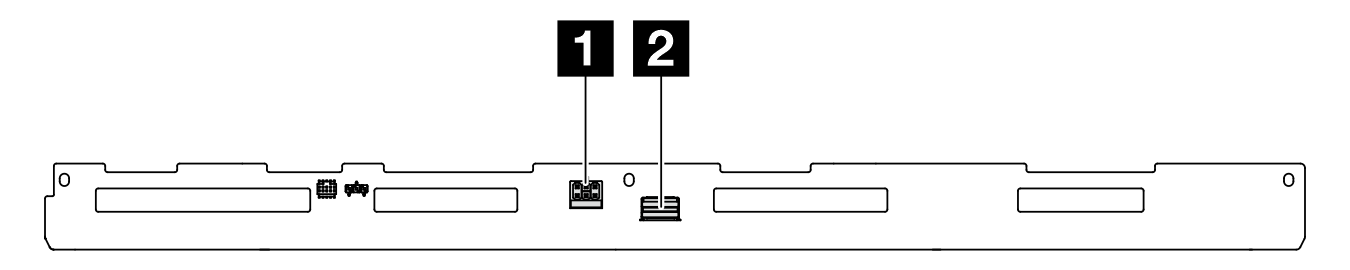

8 x 2.5" SAS/SATA 앞면 백플레인​



1 SAS 커넥터2 전원 커넥터

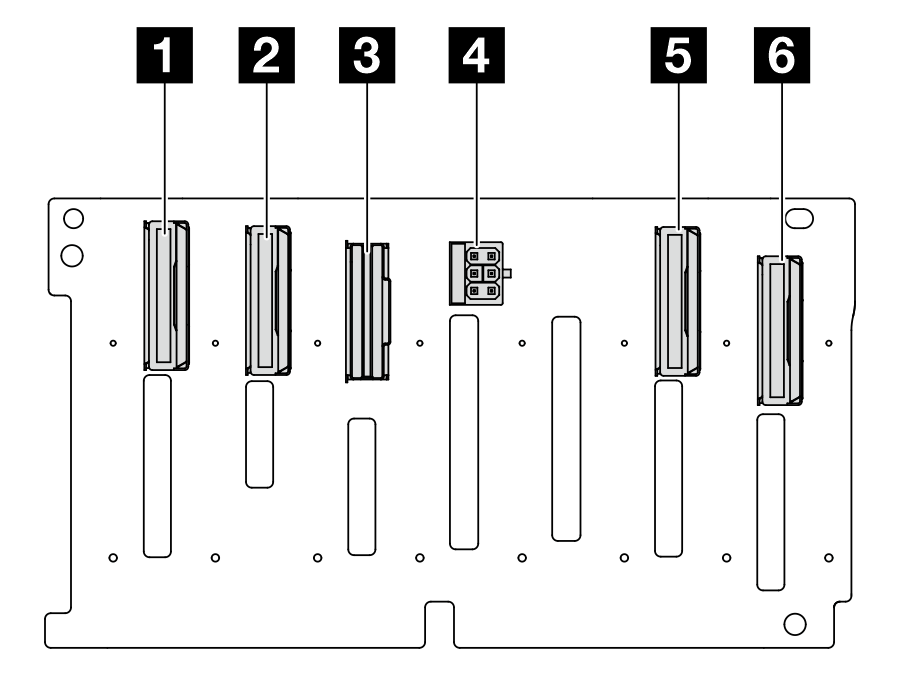

8 x 2.5" AnyBay 앞면 백플레인​



1 NVMe 6-7 커넥터2 NVMe 4-5 커넥터
3 SAS 커넥터4 전원 커넥터
5 NVMe 2-3 커넥터6 NVMe 0-1 커넥터

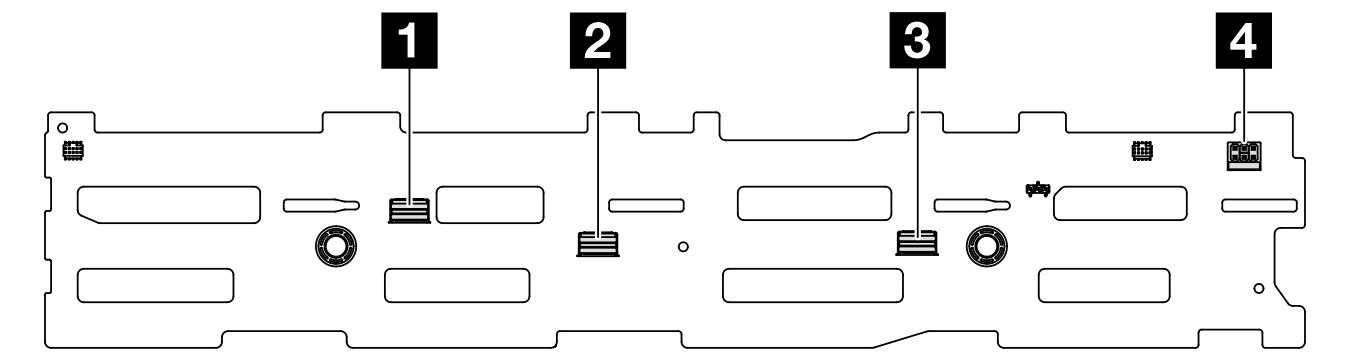

12 x 3.5" SAS/SATA 앞면 백플레인​



1 SAS 2 커넥터2 SAS 1 커넥터
3 SAS 0 커넥터4 전원 커넥터

12 x 3.5" AnyBay 앞면 백플레인​



1 NVMe 10-11 커넥터2 NVMe 8-9 커넥터
3 SAS 2 커넥터4 SAS 1 커넥터
5 SAS 0 커넥터6 전원 커넥터

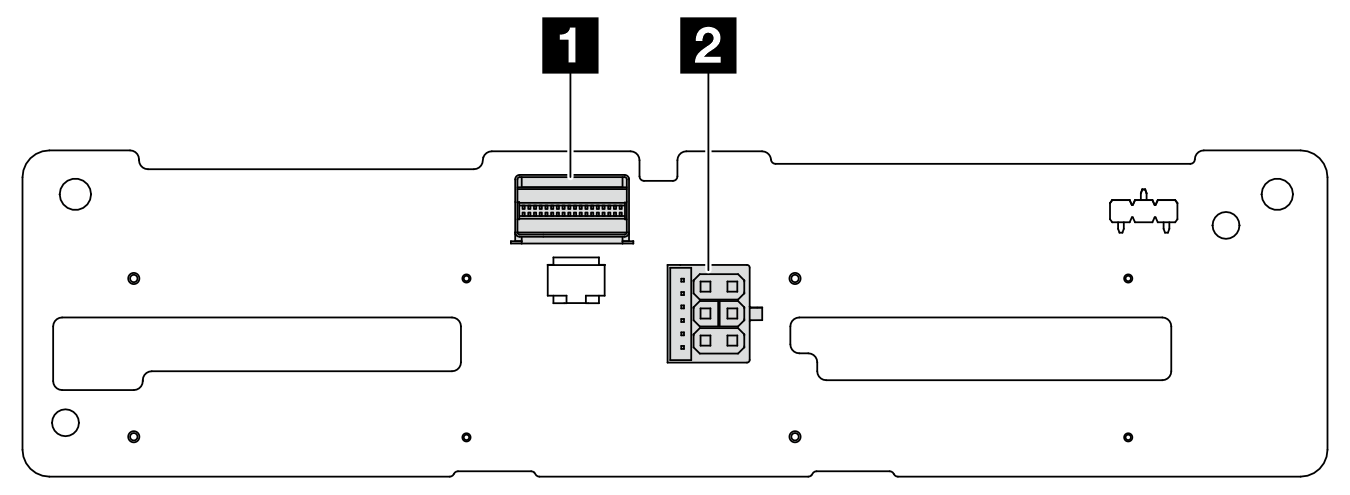

4 x 2.5" SAS/SATA 중간/뒷면 백플레인​



1 SAS 커넥터2 전원 커넥터

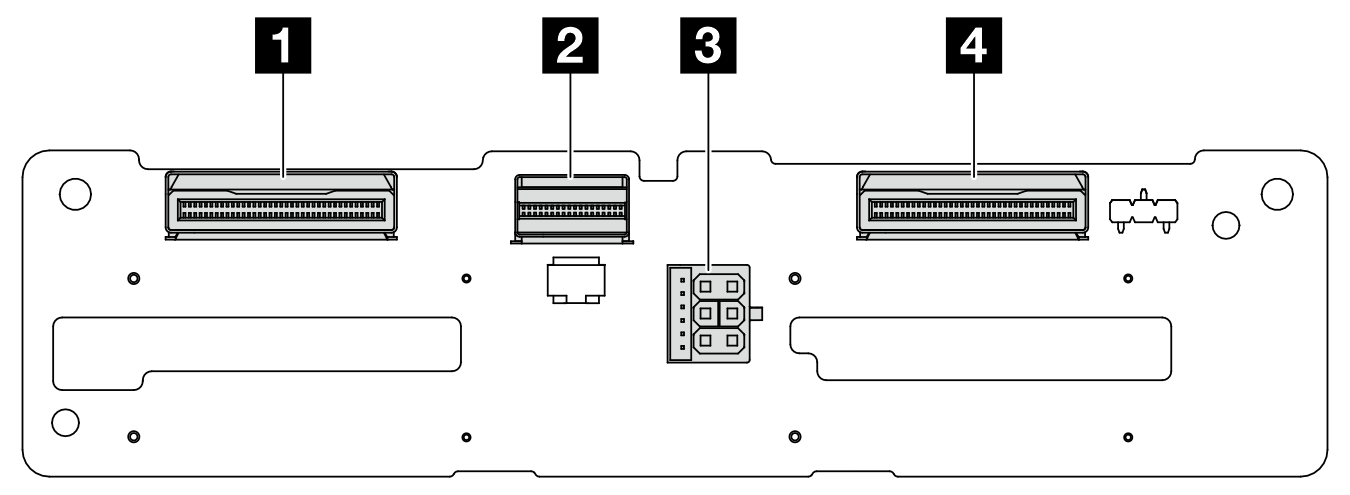

4 x 2.5" AnyBay 중간/뒷면 백플레인​



1 NVMe 2-3 커넥터2 SAS 커넥터
3 전원 커넥터4 NVMe 0-1 커넥터

4 x 3.5" SAS/SATA 뒷면 백플레인​



1 전원 커넥터2 SAS 커넥터

8 x 2.5" SAS/SATA 뒷면 백플레인​



1 SAS 1 커넥터2 전원 커넥터
3 SAS 0 커넥터

E3.S 드라이브 백플레인​



1 베이 02 베이 1
3 베이 24 베이 3
5 전원 커넥터

앞면 M.2 부팅 백플레인 및 컨트롤러 보드​

그림 1. 앞면 M.2 부트 백플레인

그림 2. 앞면 M.2 컨트롤러 보드

1 전원 커넥터1 신호 커넥터

뒷면 M.2 백플레인​



1 신호 커넥터2 전원 커넥터
