Anschlüsse auf der Rückwandplatine für Laufwerke

In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse der Rückwandplatinen für Laufwerke befinden.

Der Server unterstützt abhängig von Serverkonfigurationen die folgenden Rückwandplatinen:

Vordere 8 x 2,5‑Zoll-SAS/SATA-Rückwandplatine​



1 SAS-Anschluss2 Netzteilanschluss

Vordere 8 x 2,5‑Zoll-AnyBay-Rückwandplatine​



1 NVMe-Anschluss 6‑72 NVMe-Anschluss 4-5
3 SAS-Anschluss4 Netzteilanschluss
5 NVMe-Anschluss 2-36 NVMe-Anschluss 0-1

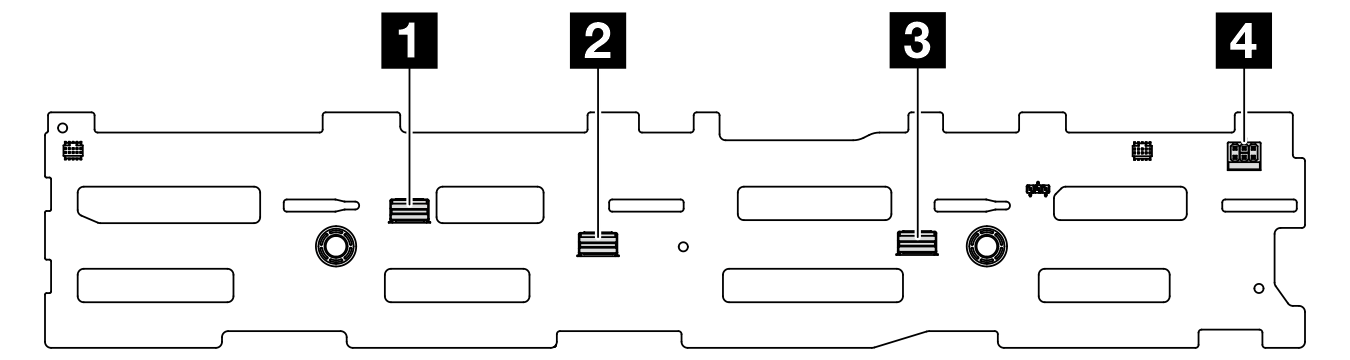

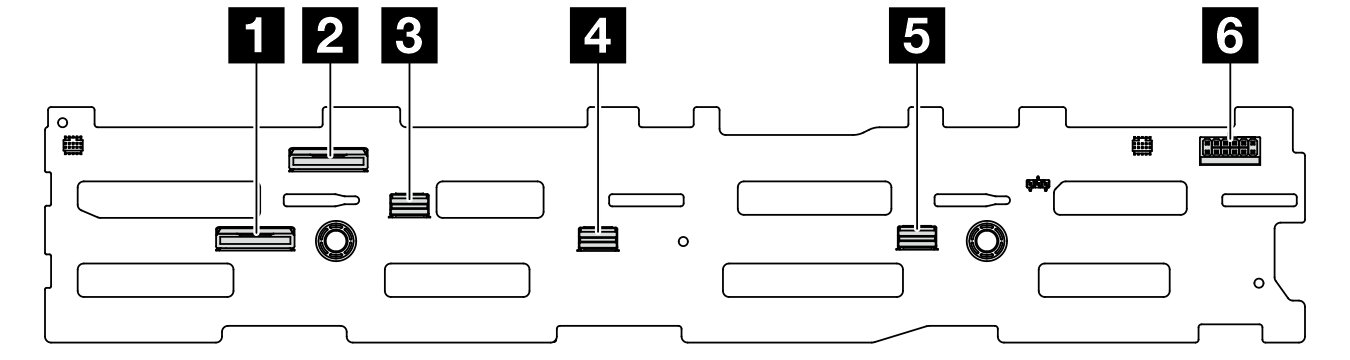

Vordere 12 x 3,5‑Zoll-SAS/SATA-Rückwandplatine​



1 SAS-2-Anschluss2 SAS-1-Anschluss
3 SAS-0-Anschluss4 Netzteilanschluss

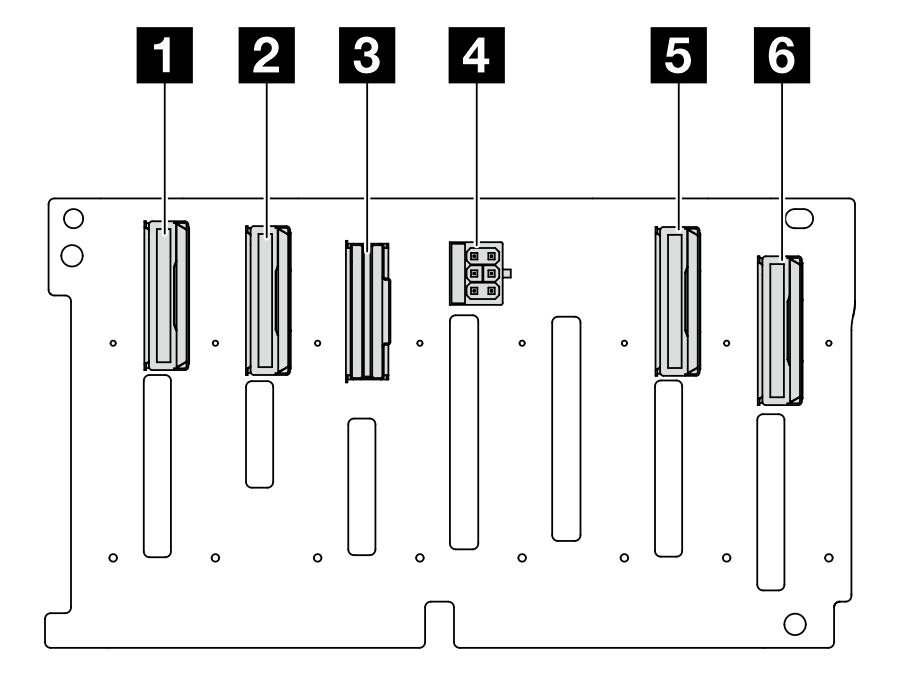

Vordere 12 x 3,5‑Zoll-AnyBay-Rückwandplatine​



1 NVMe-Anschluss 10-112 NVMe-Anschluss 8-9
3 SAS-2-Anschluss4 SAS-1-Anschluss
5 SAS-0-Anschluss6 Netzteilanschluss

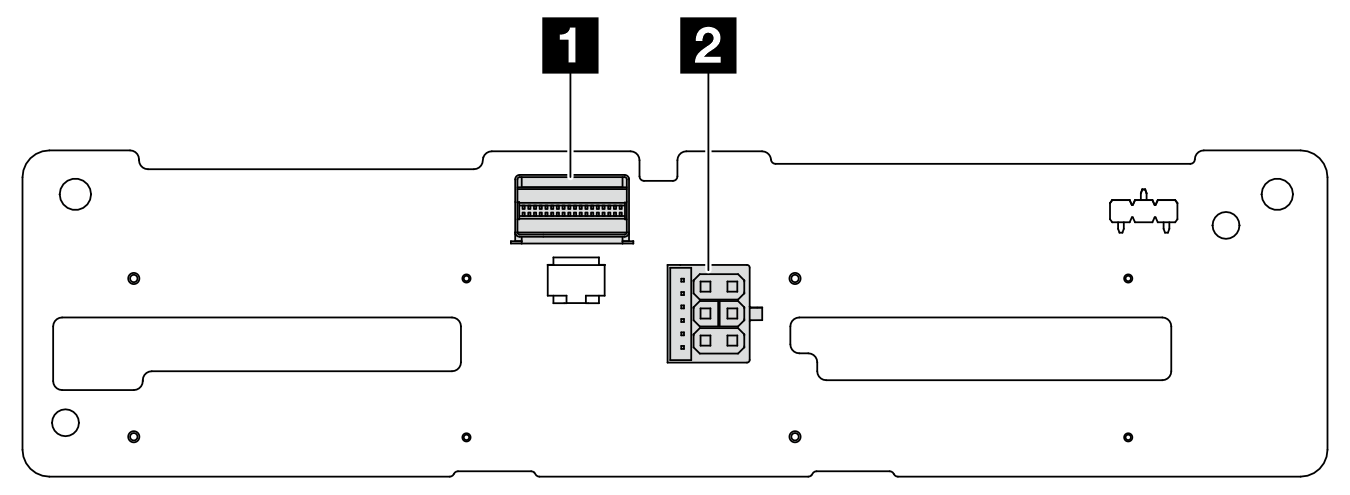

Mittlere/hintere 4 x 2,5‑Zoll-SAS/SATA-Rückwandplatine​



1 SAS-Anschluss2 Netzteilanschluss

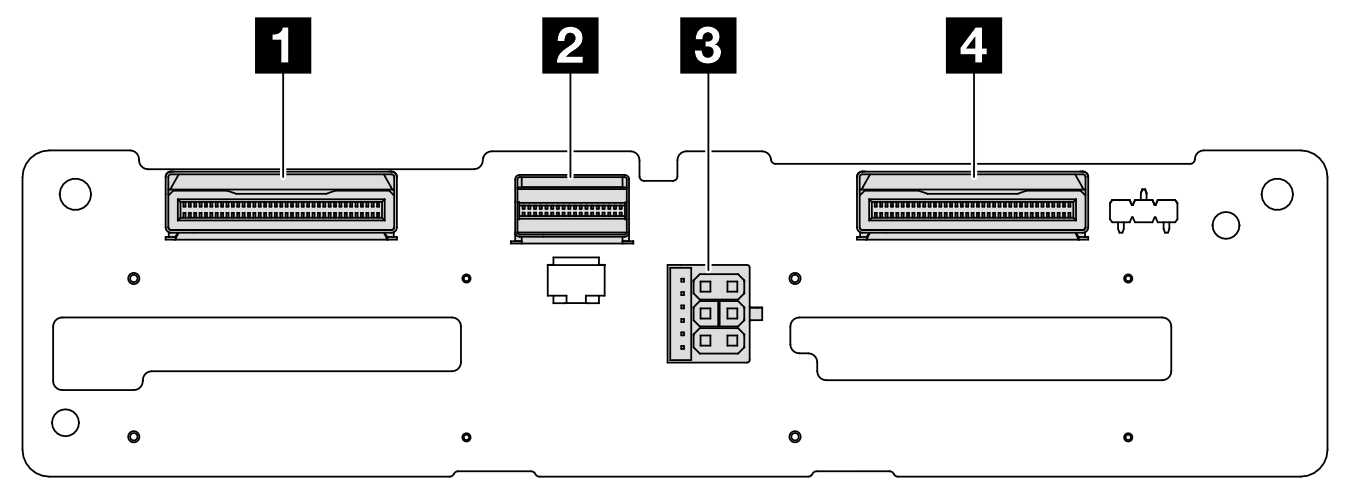

Mittlere/hintere 4 x 2,5‑Zoll-AnyBay-Rückwandplatine​



1 NVMe-Anschluss 2-32 SAS-Anschluss
3 Netzteilanschluss4 NVMe-Anschluss 0-1

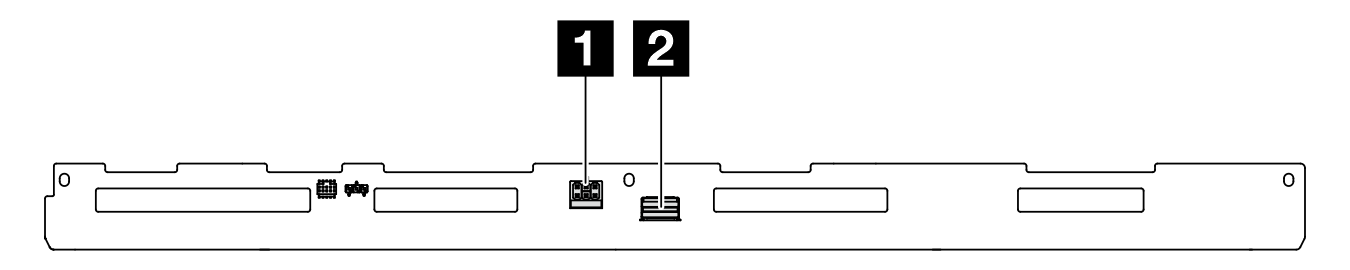

Hintere 4 x 3,5-Zoll-SAS/SATA-Rückwandplatine​



1 Netzteilanschluss2 SAS-Anschluss

Hintere 8 x 2,5‑Zoll-SAS/SATA-Rückwandplatine​



1 SAS-1-Anschluss2 Netzteilanschluss
3 SAS-0-Anschluss

Rückwandplatine für E3.S-Laufwerke​



1 Position 02 Position 1
3 Position 24 Position 3
5 Netzteilanschluss

Vordere M.2-Boot-Rückwandplatine und Controllerplatine​

Abbildung 1. Vordere M.2-Boot-Rückwandplatine

Abbildung 2. Vordere M.2-Controller-Platine

1 Netzteilanschluss1 Signalanschluss

M.2-Rückwandplatine an der Rückseite​



1 Signalanschluss2 Netzteilanschluss
