Разъемы объединительной панели дисков
В этом разделе представлены сведения о расположении разъемов на объединительных панелях для дисков.
Сервер поддерживает следующие объединительные панели в зависимости от своей конфигурации.
Передняя объединительная панель с восемью отсеками для 2,5-дюймовых дисков SAS/SATA
Передняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay
Передняя объединительная панель с двенадцатью отсеками для 3,5-дюймовых дисков SAS/SATA
Передняя объединительная панель с 12 отсеками для 3,5-дюймовых дисков AnyBay
Средняя/задняя объединительная панель с четырьмя отсеками для 2,5-дюймовых дисков SAS/SATA
Средняя/задняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков AnyBay
Задняя объединительная панель на 4 отсека для 3,5-дюймовых дисков SAS/SATA
Задняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA
Передняя объединительная панель загрузки M.2 и плата контроллера
Передняя объединительная панель с восемью отсеками для 2,5-дюймовых дисков SAS/SATA

1 Разъем SAS | 2 Разъем питания |

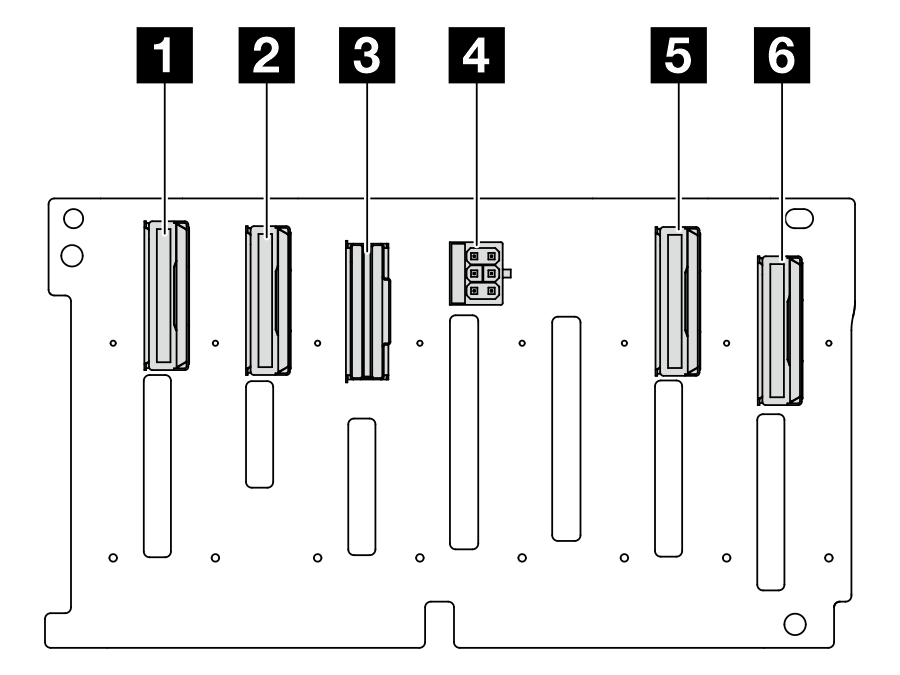

Передняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay

1 Разъем NVMe 6–7 | 2 Разъем NVMe 4–5 |
3 Разъем SAS | 4 Разъем питания |
5 Разъем NVMe 2–3 | 6 Разъем NVMe 0–1 |

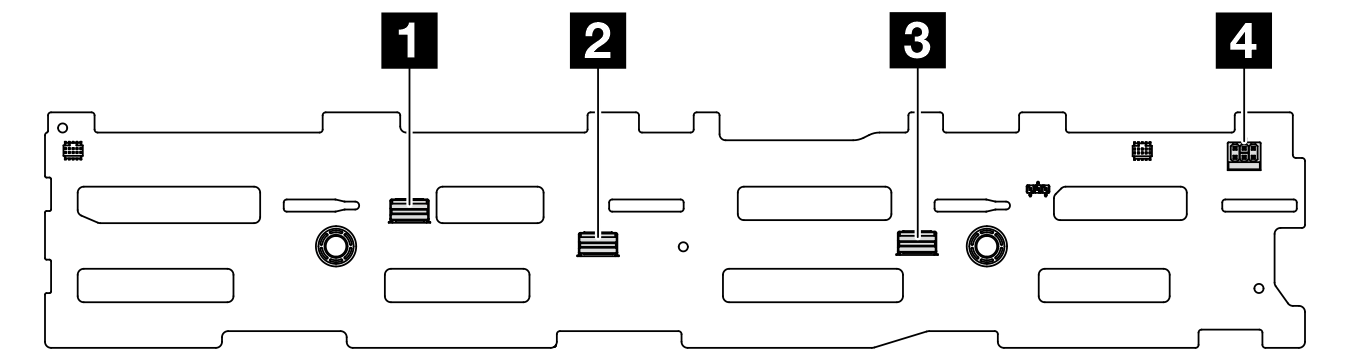

Передняя объединительная панель с двенадцатью отсеками для 3,5-дюймовых дисков SAS/SATA

1 Разъем SAS 2 | 2 Разъем SAS 1 |
3 Разъем SAS 0 | 4 Разъем питания |

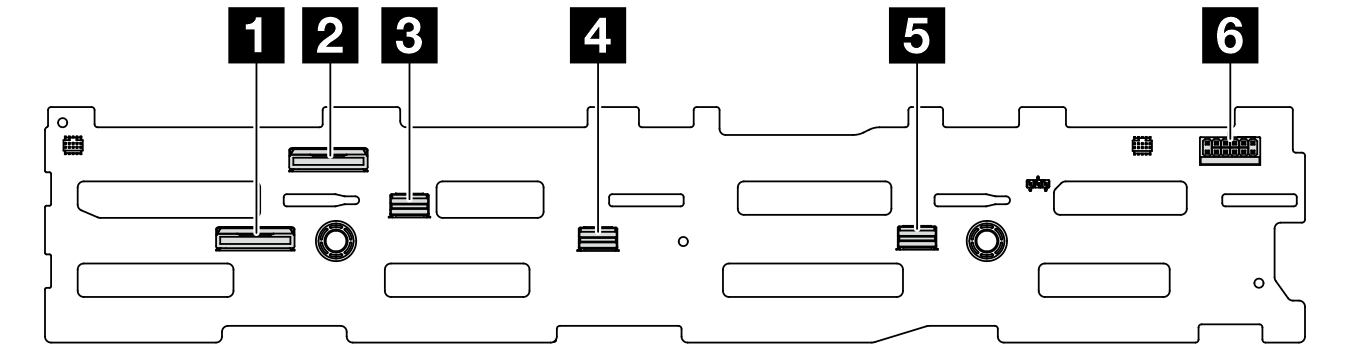

Передняя объединительная панель с 12 отсеками для 3,5-дюймовых дисков AnyBay

1 Разъем NVMe 10–11 | 2 Разъем NVMe 8–9 |
3 Разъем SAS 2 | 4 Разъем SAS 1 |
5 Разъем SAS 0 | 6 Разъем питания |

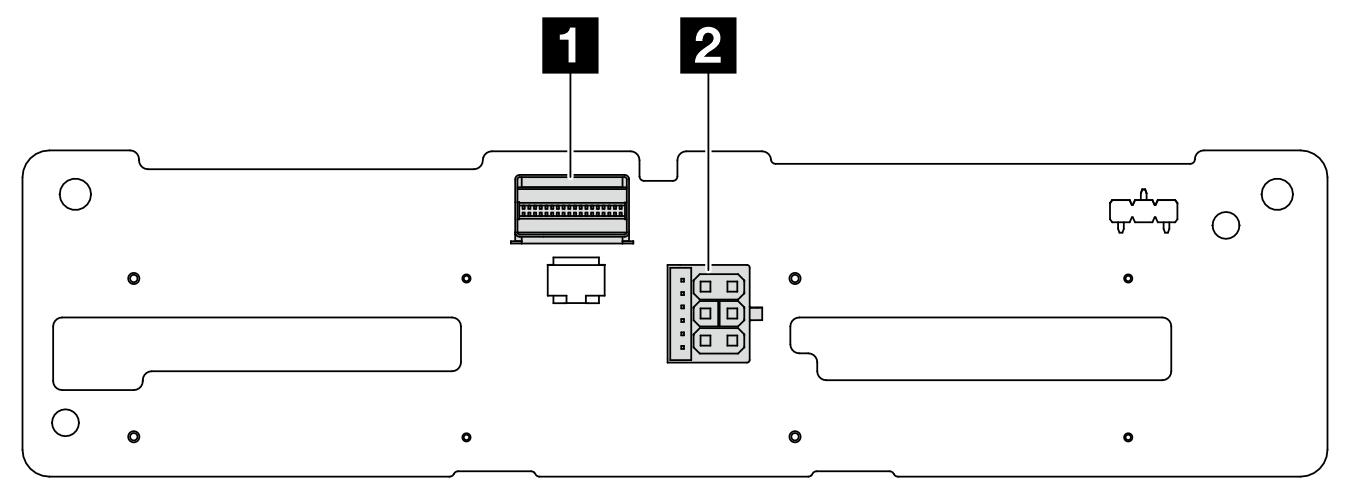

Средняя/задняя объединительная панель с четырьмя отсеками для 2,5-дюймовых дисков SAS/SATA

1 Разъем SAS | 2 Разъем питания |

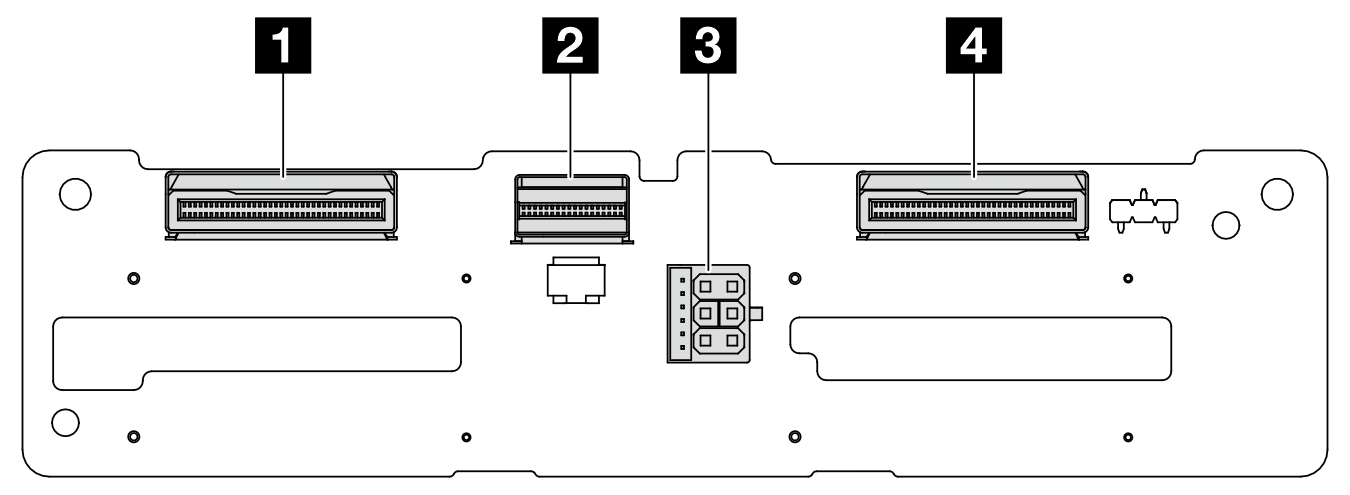

Средняя/задняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков AnyBay

1 Разъем NVMe 2–3 | 2 Разъем SAS |
3 Разъем питания | 4 Разъем NVMe 0–1 |

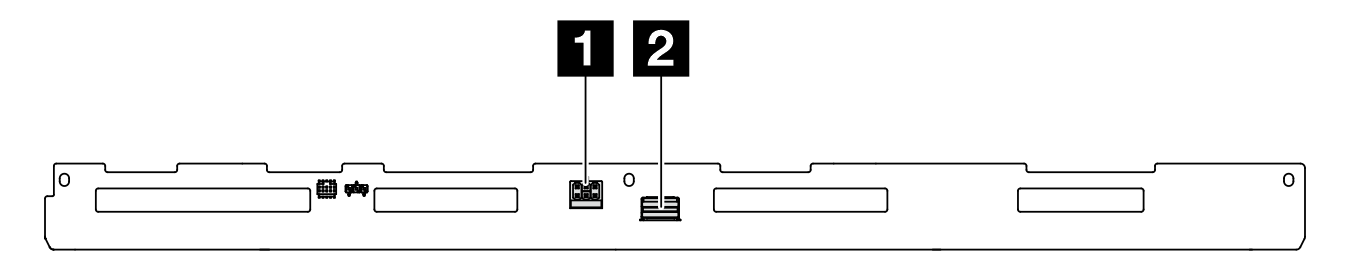

Задняя объединительная панель на 4 отсека для 3,5-дюймовых дисков SAS/SATA

1 Разъем питания | 2 Разъем SAS |
Задняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA

1 Разъем SAS 1 | 2 Разъем питания |
3 Разъем SAS 0 |
Передняя объединительная панель загрузки M.2 и плата контроллера
Рис. 1. Передняя объединительная панель загрузки M.2 ![]() | Рис. 2. Передняя плата контроллера M.2 ![]() |
1 Разъем питания | 1 Разъем для сигнального кабеля |
