Conectores do backplane da unidade

Consulte esta seção para localizar os conectores nos backplanes da unidade.

8 backplane frontal SAS/SATA de 2,5 polegadas



1 Conector SAS2 Conector de alimentação

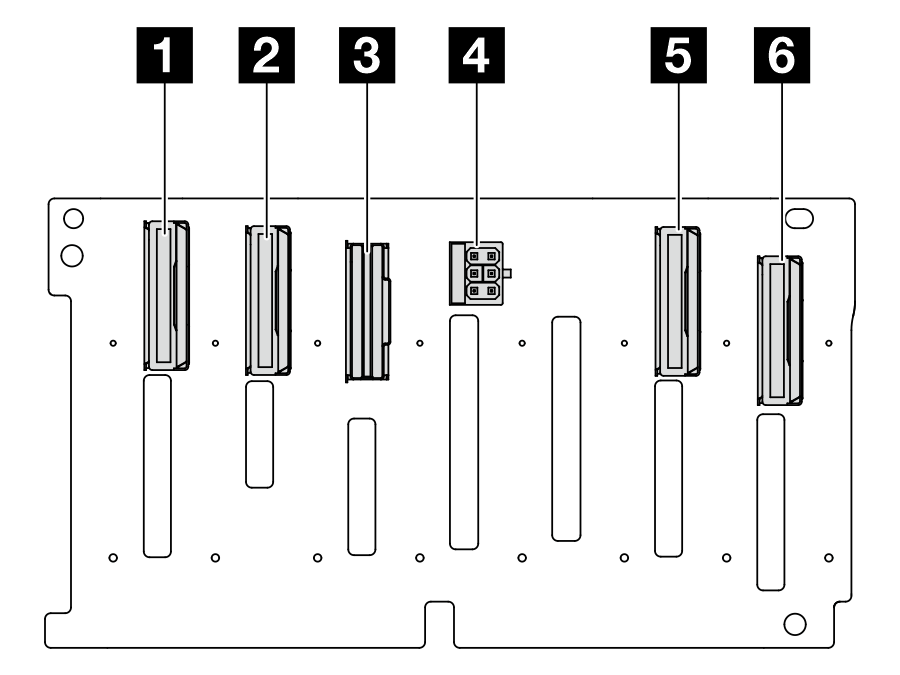

8 backplane frontal AnyBay de 2,5 polegadas



1 Conector NVMe 6-72 Conector NVMe 4-5
3 Conector SAS4 Conector de alimentação
5 Conector NVMe 2-36 Conector NVMe 0-1

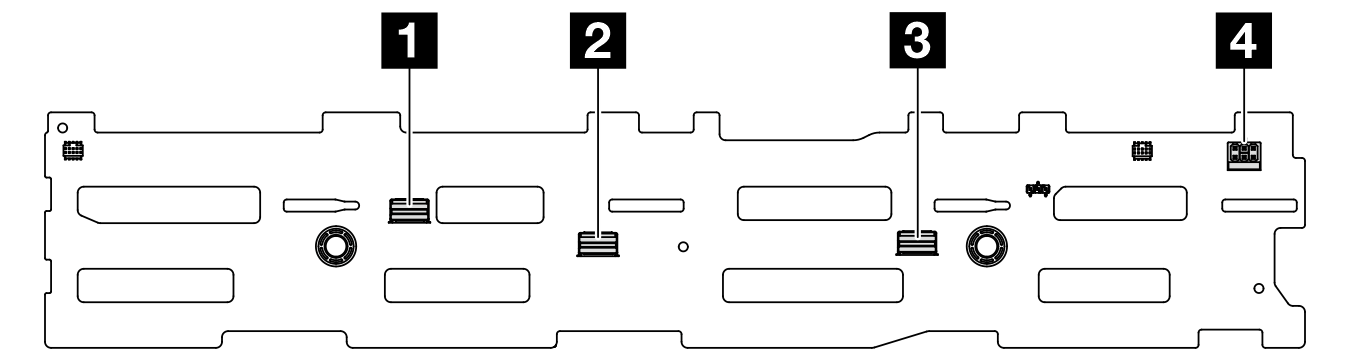

12 backplane frontal SAS/SATA de 3,5 polegadas



1 Conector SAS 22 Conector SAS 1
3 Conector SAS 04 Conector de alimentação

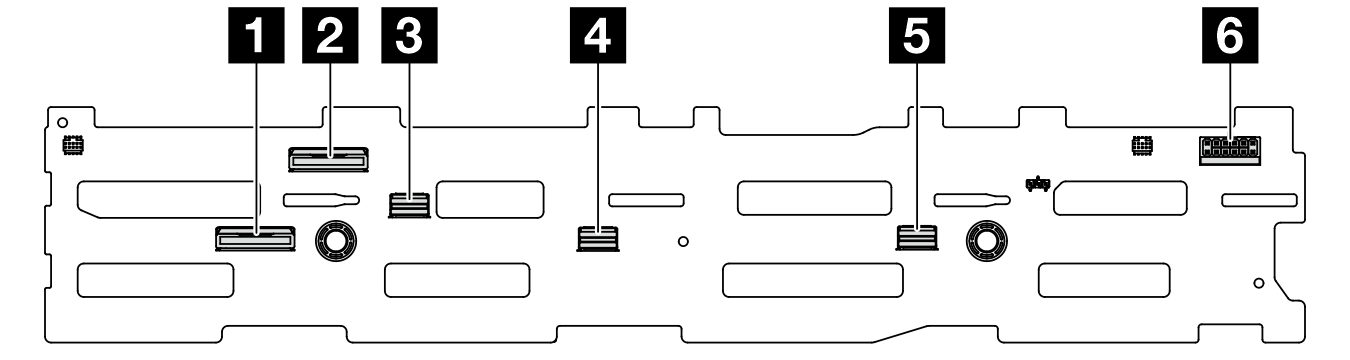

12 backplane frontal AnyBay de 3,5 polegadas



1 Conector NVMe 10-112 Conector NVMe 8–9
3 Conector SAS 24 Conector SAS 1
5 Conector SAS 06 Conector de energia

Backplane intermediário/traseiro SAS/SATA de 4 x 2,5 polegadas



1 Conector SAS2 Conector de alimentação

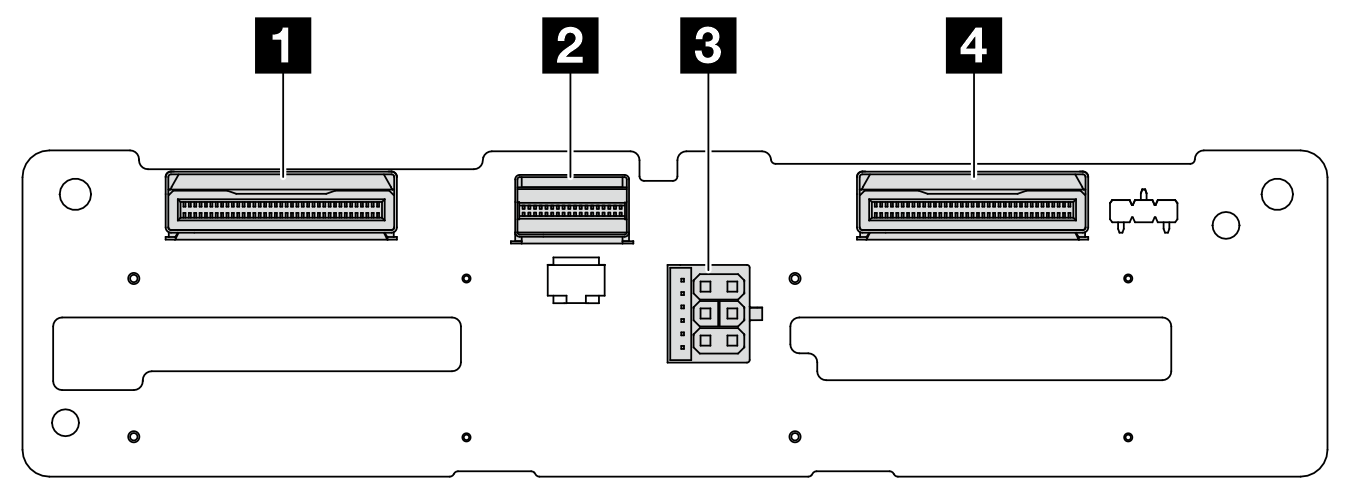

Backplane intermediário/traseiro AnyBay de 4 x 2,5 polegadas



1 Conector NVMe 2–32 Conector SAS
3 Conector de alimentação4 Conector NVMe 0-1

Backplane traseiro com 4 SAS/SATA de 3,5 pol.



1 Conector de energia2 Conector SAS

Backplane traseiro SAS/SATA de 8 x 2,5 polegadas



1 Conector SAS 12 Conector de alimentação
3 Conector SAS 0

Backplane da unidade E3.S



1 Compartimento 02 Compartimento 1
3 Compartimento 24 Compartimento 3
5 Conector de energia

Backplane de inicialização M.2 frontal e placa do controlador

Figura 1. Backplane de inicialização M.2 frontal

Figura 2. Placa do controlador M.2 frontal

1 Conector de energia1 Conector de sinal

Backplane M.2 traseiro



1 Conector de sinal2 Conector de alimentação
