Conectores do conjunto da placa-mãe para roteamento de cabos

As ilustrações a seguir mostram os conectores internos no conjunto da placa-mãe usados para o roteamento de cabos internos.

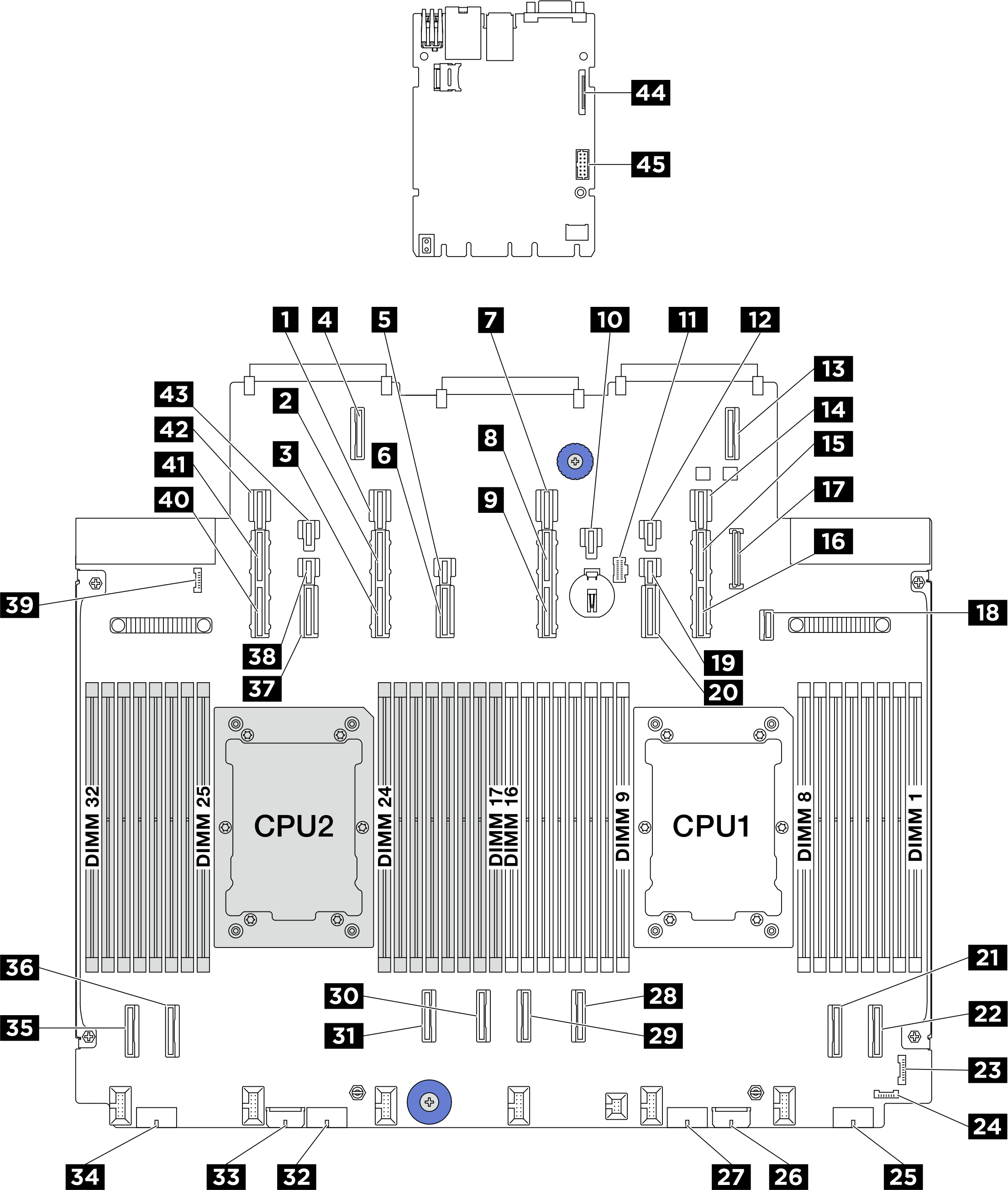

Figura 1. Servidores sem Compute Complex Neptune Core Module

1 Conector de energia 13	2 Conector PCIe 13A
3 Conector PCIe 13B	4 Conector de expansão OCP 2
5 Conector de energia 12	6 Conector PCIe 12
7 Conector de alimentação 11	8 Conector PCIe 11A
9 Conector PCIe 11B	10 Conector de alimentação 21
11 Conector de alimentação M.2	12 Conector de alimentação 20
13 Conector de expansão OCP 1	14 Conector de alimentação 9
15 Conector PCIe 9A	16 Conector PCIe 9B
17 Conector USB do painel frontal	18 Conector de sinal do backplane M.2
19 Conector de alimentação 10	20 Conector PCIe 10
21 Conector PCIe 2	22 Conector PCIe 1
23 Conector de E/S frontal	24 Conector de detecção de vazamento 1
25 Conector de alimentação 4	26 Conector de alimentação de expansor interno
27 Conector de alimentação 3	28 Conector PCIe 3
29 Conector PCIe 4	30 Conector PCIe 5
31 Conector PCIe 6	32 Conector de alimentação 2
33 Conector de energia RAID interno	34 Conector de alimentação 1
35 Conector PCIe 8	36 Conector PCIe 7
37 Conector PCIe 14	38 Conector de alimentação 14
39 Conector de detecção de vazamento 2	40 Conector PCIe 15B
41 Conector PCIe 15A	42 Conector de alimentação 15
43 Conector de alimentação 23	44 Segundo conector Ethernet de gerenciamento
45 Conector da porta serial

Servidores com Compute Complex Neptune Core Module​

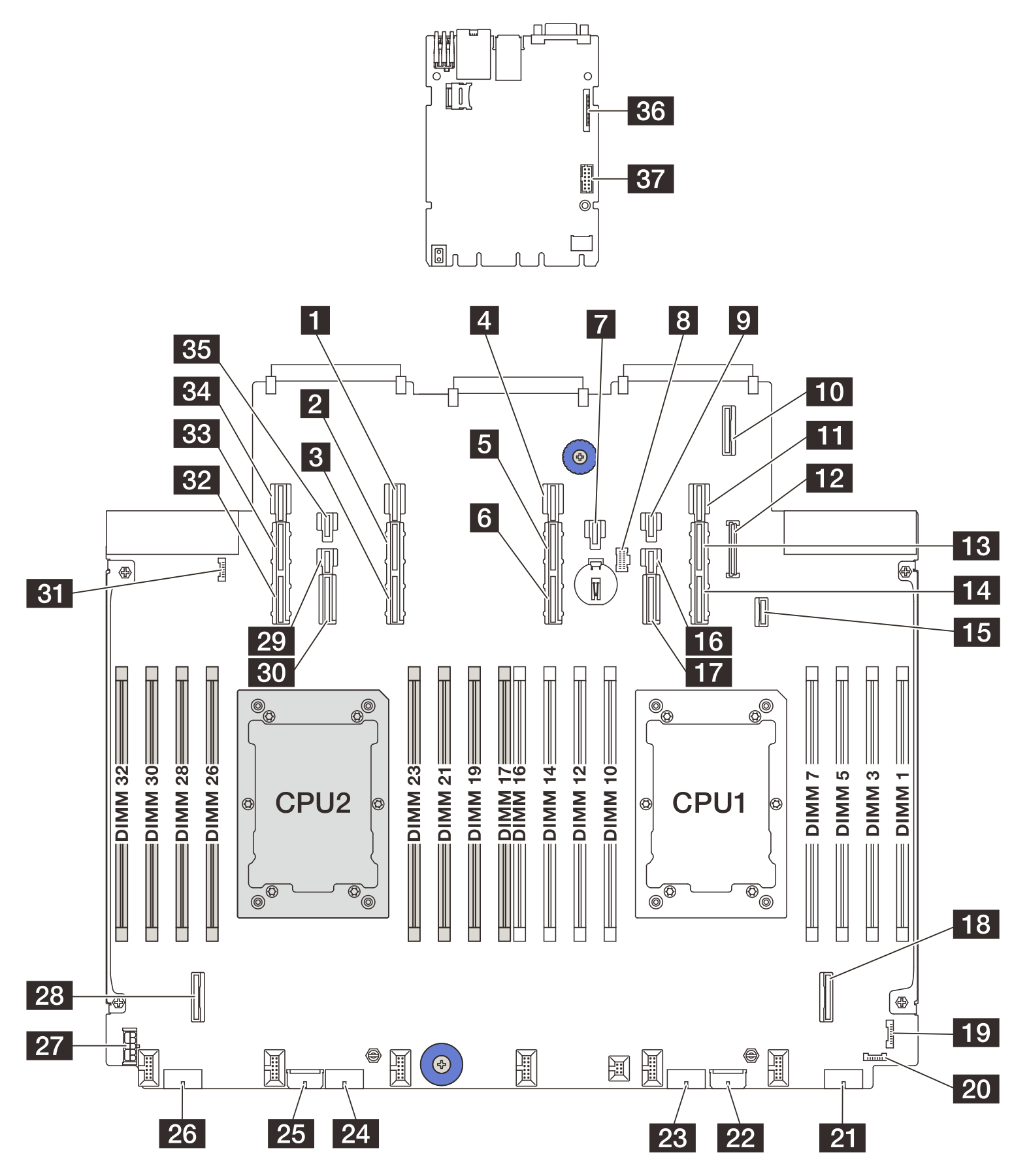

Figura 2. Servidores com Compute Complex Neptune Core Module

1 Conector de energia 13	2 Conector PCIe 13A
3 Conector PCIe 13B	4 Conector de energia 11
5 Conector PCIe 11A	6 Conector PCIe 11B
7 Conector de energia 21	8 Conector de energia M.2
9 Conector de energia 20	10 Conector de expansão OCP 1
11 Conector de energia 9	12 Conector USB do painel frontal
13 Conector PCIe 9A	14 Conector PCIe 9B
15 Conector de sinal do backplane M.2	16 Conector de energia 10
17 Conector PCIe 10	18 Conector PCIe 2
19 Conector de E/S frontal	20 Conector de detecção de vazamento 1
21 Conector de energia 4	22 Conector de energia de expansor
23 Conector de energia 3	24 Conector de energia 2
25 Conector de energia RAID (SR650 V4)	26 Conector de energia 1
27 Conector de energia RAID (SR630 V4)	28 Conector PCIe 7
29 Conector de energia 14	30 Conector PCIe 14
31 Conector de detecção de vazamento 2	32 Conector PCIe 15B
33 Conector PCIe 15A	34 Conector de energia 15
35 Conector de energia 23	36 Segundo conector Ethernet de gerenciamento
37 Conector da porta serial
