ケーブル配線用システム・ボード・アセンブリー・コネクター

以下の図は、内部ケーブルの配線に使用するシステム・ボード・アセンブリー上の内部コネクターを示しています。

サーバー (Compute Complex Neptune Core Module なし)​

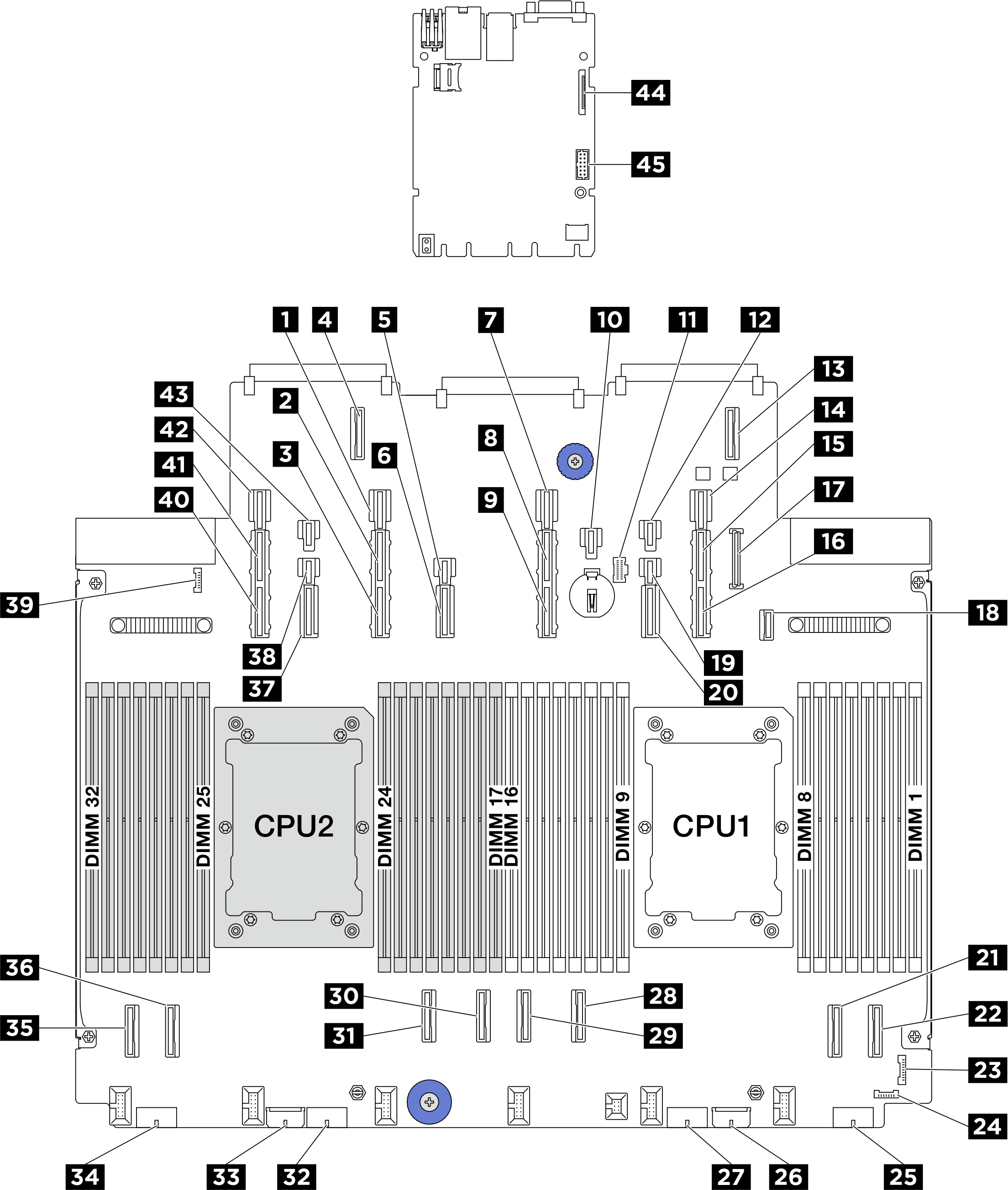

図 1. ・サーバー (Compute Complex Neptune Core Module なし)
System-board connectors
1 電源コネクター 132 PCIe コネクター 13A
3 PCIe コネクター 13B4 OCP 拡張コネクター 2
5 電源コネクター 126 PCIe コネクター 12
7 電源コネクター 118 PCIe コネクター 11A
9 PCIe コネクター 11B10 電源コネクター 21
11 M.2 電源コネクター12 電源コネクター 20
13 OCP 1 拡張コネクター14 電源コネクター 9
15 PCIe コネクター 9A16 PCIe コネクター 9B
17 前面パネル USB コネクター18 M.2 バックプレーン信号コネクター
19 電源コネクター 1020 PCIe コネクター 10
21 PCIe コネクター 222 PCIe コネクター 1
23 前面 I/O コネクター24 漏水検知コネクター 1
25 電源コネクター 426 内部エクスパンダー電源コネクター
27 電源コネクター 328 PCIe コネクター 3
29 PCIe コネクター 430 PCIe コネクター 5
31 PCIe コネクター 632 電源コネクター 2
33 内部 RAID 電源コネクター34 電源コネクター 1
35 PCIe コネクター 836 PCIe コネクター 7
37 PCIe コネクター 1438 電源コネクター 14
39 漏水検知コネクター 240 PCIe コネクター 15B
41 PCIe コネクター 15A42 電源コネクター 15
43 電源コネクター 2344 第 2 管理イーサネット・コネクター
45 シリアル・ポート・コネクター

サーバー (Compute Complex Neptune Core Module 搭載)​

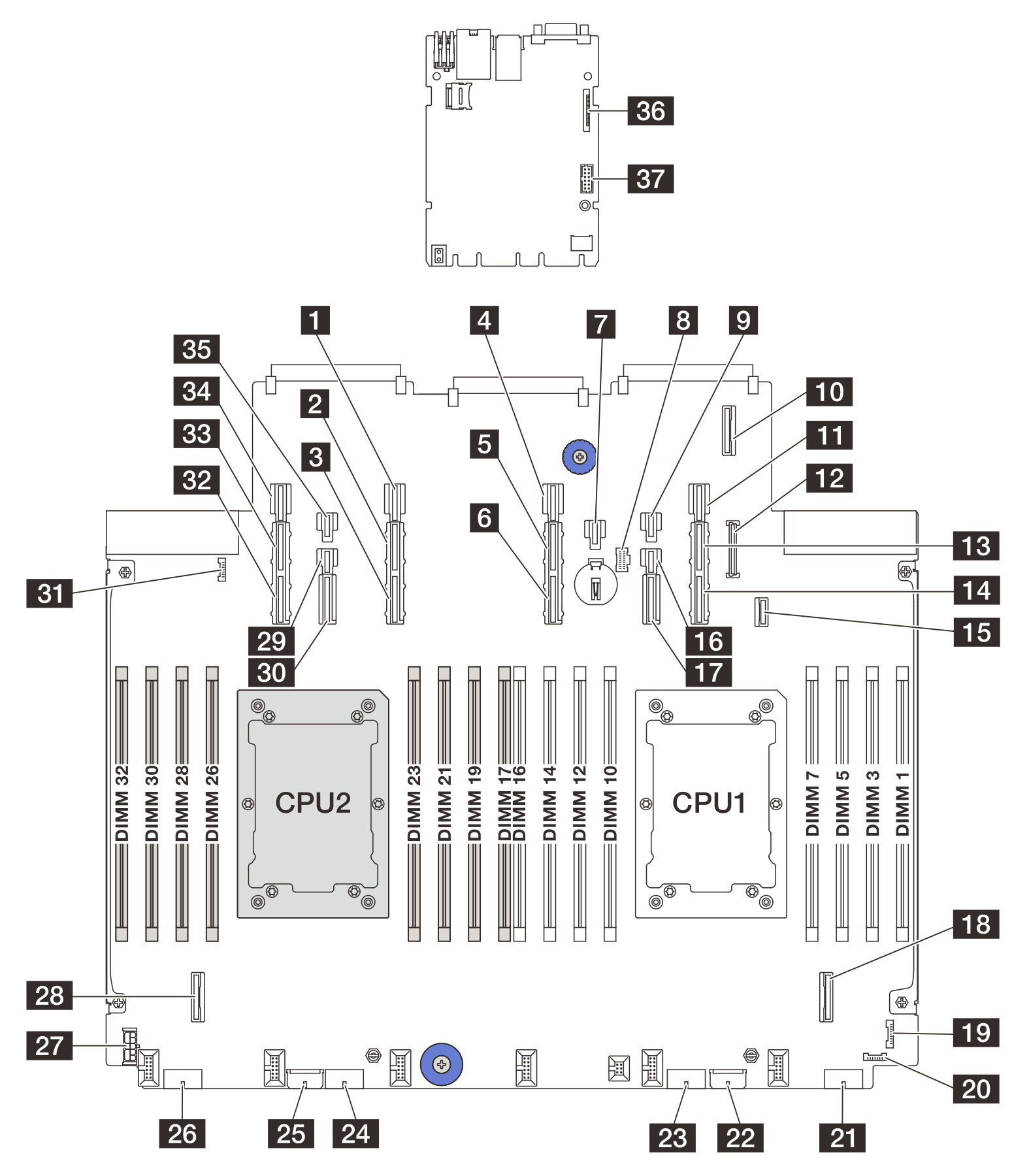

図 2. サーバー (Compute Complex Neptune Core Module 搭載)
System-board-assembly connectors

1 電源コネクター 132 PCIe コネクター 13A
3 PCIe コネクター 13B4 電源コネクター 11
5 PCIe コネクター 11A6 PCIe コネクター 11B
7 電源コネクター 218 M.2 電源コネクター
9 電源コネクター 2010 OCP 拡張コネクター 1
11 電源コネクター 912 前面パネル USB コネクター
13 PCIe コネクター 9A14 PCIe コネクター 9B
15 M.2 バックプレーン信号コネクター16 電源コネクター 10
17 PCIe コネクター 1018 PCIe コネクター 2
19 前面 I/O コネクター20 漏水検知コネクター 1
21 電源コネクター 422 エクスパンダー電源コネクター
23 電源コネクター 324 電源コネクター 2
25 RAID 電源コネクター (SR650 V4)26 電源コネクター 1
27 RAID 電源コネクター (SR630 V4)28 PCIe コネクター 7
29 電源コネクター 1430 PCIe コネクター 14
31 漏水検知コネクター 232 PCIe コネクター 15B
33 PCIe コネクター 15A34 電源コネクター 15
35 電源コネクター 2336 第 2 管理イーサネット・コネクター
37 シリアル・ポート・コネクター
