ขั้วต่อส่วนประกอบแผงระบบเพื่อการเดินสาย
ภาพประกอบต่อไปนี้แสดงขั้วต่อภายในที่อยู่บนส่วนประกอบแผงระบบที่ใช้เพื่อการเดินสายภายใน
เซิร์ฟเวอร์ที่ไม่มี Compute Complex Neptune Core Module

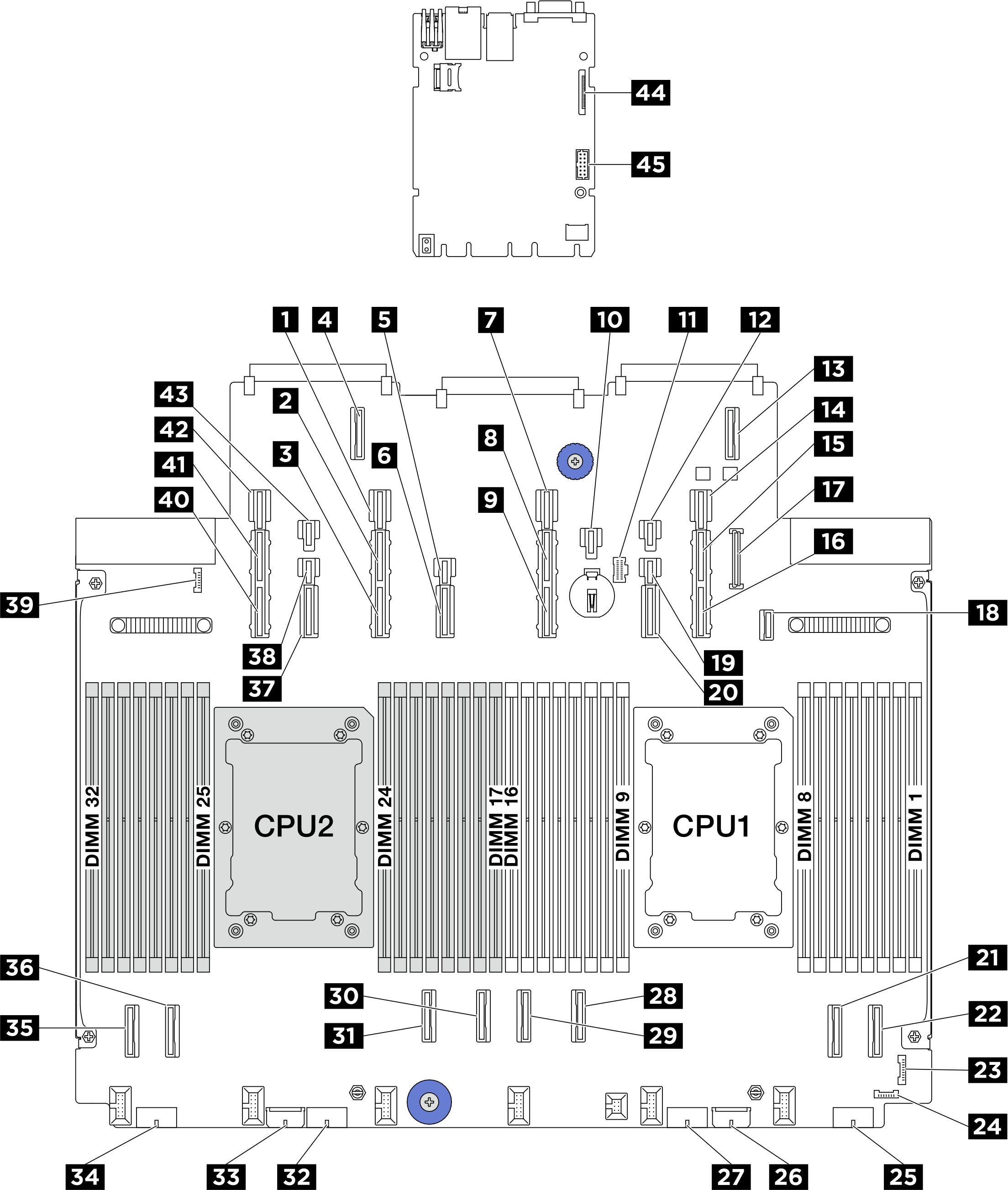

รูปที่ 1. เซิร์ฟเวอร์ที่ไม่มี Compute Complex Neptune Core Module
| 1 ขั้วต่อไฟฟ้า 13 | 2 ขั้วต่อ PCIe 13A |
| 3 ขั้วต่อ PCIe 13B | 4 ขั้วต่อขยาย OCP 2 |
| 5 ขั้วต่อไฟฟ้า 12 | 6 ขั้วต่อ PCIe 12 |
| 7 ขั้วต่อไฟฟ้า 11 | 8 ขั้วต่อ PCIe 11A |
| 9 ขั้วต่อ PCIe 11B | 10 ขั้วต่อไฟฟ้า 21 |
| 11 ขั้วต่อไฟฟ้า M.2 | 12 ขั้วต่อไฟฟ้า 20 |
| 13 ขั้วต่อขยาย OCP 1 | 14 ขั้วต่อไฟฟ้า 9 |
| 15 ขั้วต่อ PCIe 9A | 16 ขั้วต่อ PCIe 9B |
| 17 ขั้วต่อ USB บนแผงด้านหน้า | 18 ขั้วต่อสัญญาณแบ็คเพลน M.2 |
| 19 ขั้วต่อไฟฟ้า 10 | 20 ขั้วต่อ PCIe 10 |
| 21 ขั้วต่อ PCIe 2 | 22 ขั้วต่อ PCIe 1 |
| 23 ขั้วต่อ I/O ด้านหน้า | 24 ขั้วต่อการตรวจจับการรั่วไหล 1 |
| 25 ขั้วต่อไฟฟ้า 4 | 26 ขั้วต่อไฟฟ้าของตัวขยายภายใน |
| 27 ขั้วต่อไฟฟ้า 3 | 28 ขั้วต่อ PCIe 3 |
| 29 ขั้วต่อ PCIe 4 | 30 ขั้วต่อ PCIe 5 |
| 31 ขั้วต่อ PCIe 6 | 32 ขั้วต่อไฟฟ้า 2 |
| 33 ขั้วต่อไฟฟ้าของ RAID ภายใน | 34 ขั้วต่อไฟฟ้า 1 |
| 35 ขั้วต่อ PCIe 8 | 36 ขั้วต่อ PCIe 7 |
| 37 ขั้วต่อ PCIe 14 | 38 ขั้วต่อไฟฟ้า 14 |
| 39 ขั้วต่อการตรวจจับการรั่วไหล 2 | 40 ขั้วต่อ PCIe 15B |
| 41 ขั้วต่อ PCIe 15A | 42 ขั้วต่อไฟฟ้า 15 |
| 43 ขั้วต่อไฟฟ้า 23 | 44 ขั้วต่ออีเทอร์เน็ตสำหรับการจัดการที่สอง |
| 45 ขั้วต่อพอร์ตอนุกรม |
เซิร์ฟเวอร์ที่มี Compute Complex Neptune Core Module

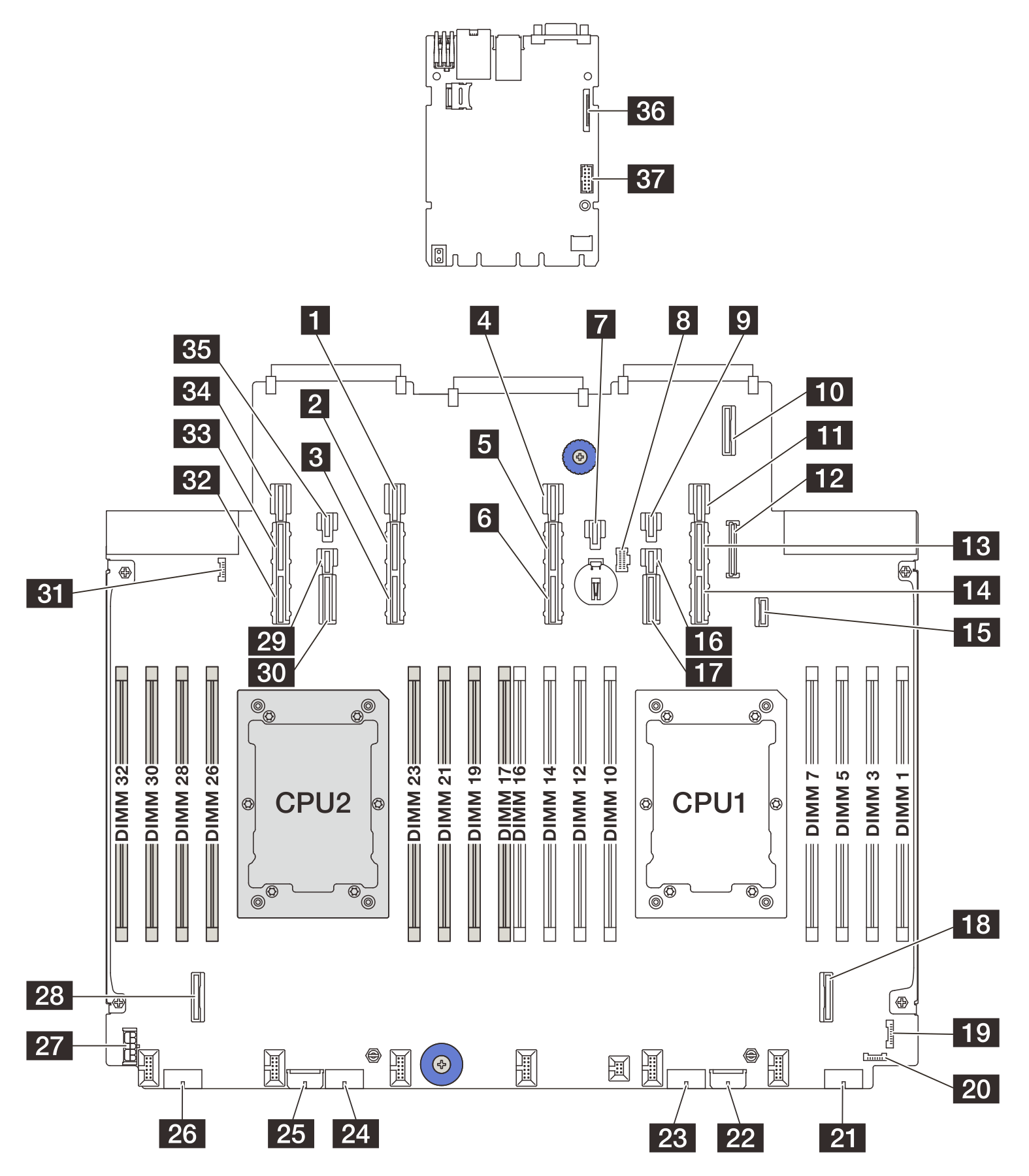

รูปที่ 2. เซิร์ฟเวอร์ที่มี Compute Complex Neptune Core Module
| 1 ขั้วต่อไฟฟ้า 13 | 2 ขั้วต่อ PCIe 13A |
| 3 ขั้วต่อ PCIe 13B | 4 ขั้วต่อไฟฟ้า 11 |
| 5 ขั้วต่อ PCIe 11A | 6 ขั้วต่อ PCIe 11B |
| 7 ขั้วต่อไฟฟ้า 21 | 8 ขั้วต่อไฟฟ้า M.2 |
| 9 ขั้วต่อไฟฟ้า 20 | 10 ขั้วต่อขยาย OCP 1 |
| 11 ขั้วต่อไฟฟ้า 9 | 12 ขั้วต่อ USB บนแผงด้านหน้า |
| 13 ขั้วต่อ PCIe 9A | 14 ขั้วต่อ PCIe 9B |
| 15 ขั้วต่อสัญญาณแบ็คเพลน M.2 | 16 ขั้วต่อไฟฟ้า 10 |
| 17 ขั้วต่อ PCIe 10 | 18 ขั้วต่อ PCIe 2 |
| 19 ขั้วต่อ I/O ด้านหน้า | 20 ขั้วต่อการตรวจจับการรั่วไหล 1 |
| 21 ขั้วต่อไฟฟ้า 4 | 22 ขั้วต่อไฟฟ้าตัวขยาย |
| 23 ขั้วต่อไฟฟ้า 3 | 24 ขั้วต่อไฟฟ้า 2 |
| 25 ขั้วต่อไฟฟ้า RAID (SR650 V4) | 26 ขั้วต่อไฟฟ้า 1 |
| 27 ขั้วต่อไฟฟ้า RAID (SR630 V4) | 28 ขั้วต่อ PCIe 7 |
| 29 ขั้วต่อไฟฟ้า 14 | 30 ขั้วต่อ PCIe 14 |
| 31 ขั้วต่อการตรวจจับการรั่วไหล 2 | 32 ขั้วต่อ PCIe 15B |
| 33 ขั้วต่อ PCIe 15A | 34 ขั้วต่อไฟฟ้า 15 |
| 35 ขั้วต่อไฟฟ้า 23 | 36 ขั้วต่ออีเทอร์เน็ตสำหรับการจัดการที่สอง |
| 37 ขั้วต่อพอร์ตอนุกรม |
