Connettori sull'assieme della scheda di sistema per l'instradamento dei cavi

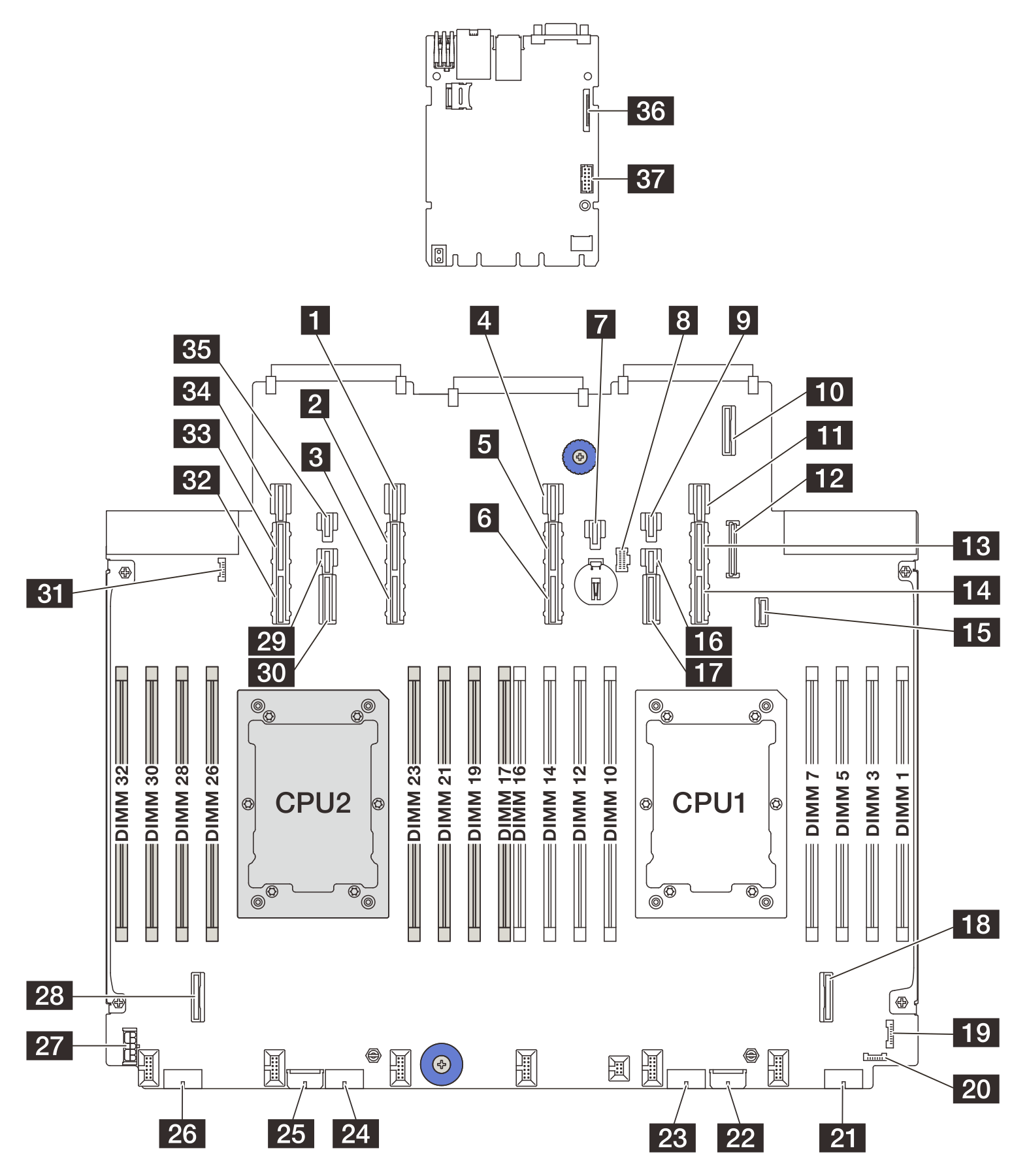

Le figure seguenti mostrano i connettori interni sull'assieme della scheda di sistema utilizzati per l'instradamento dei cavi interni.

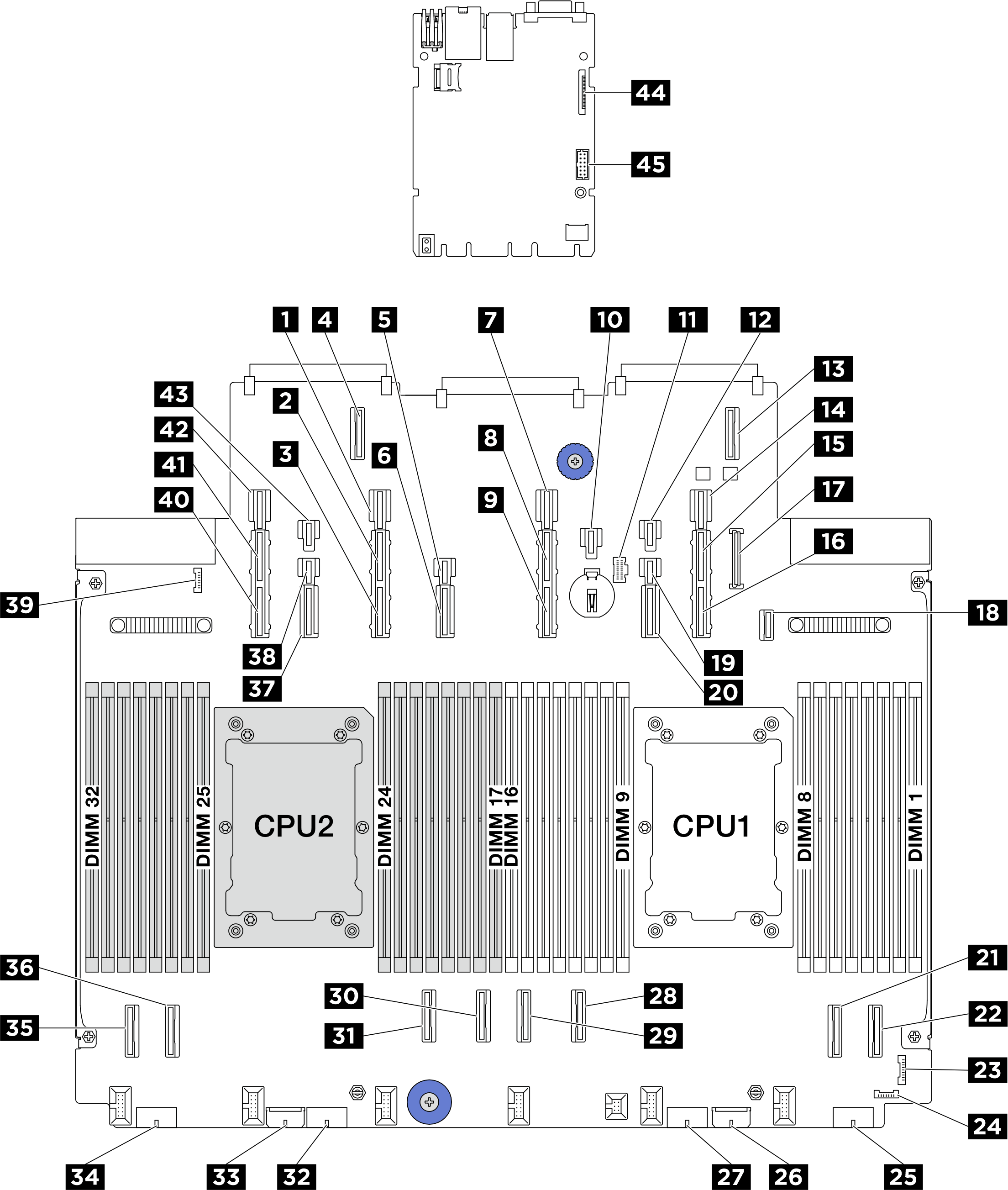

Figura 1. Connettori sull'assieme della scheda di sistema

Tabella 1. Connettori sull'assieme della scheda di sistema

1 Connettore di alimentazione 13	2 Connettore PCIe 13A
3 Connettore PCIe 13B	4 Connettore di espansione OCP 2
5 Connettore di alimentazione 12	6 Connettore PCIe 12
7 Connettore di alimentazione 11	8 Connettore PCIe 11A
9 Connettore PCIe 11B	10 Connettore di alimentazione 21
11 Connettore di alimentazione M.2	12 Connettore di alimentazione 20
13 Connettore di espansione OCP 1	14 Connettore di alimentazione 9
15 Connettore PCIe 9A	16 Connettore PCIe 9B
17 Connettore USB del pannello anteriore	18 Connettore di segnale backplane M.2
19 Connettore di alimentazione 10	20 Connettore PCIe 10
21 Connettore PCIe 2	22 Connettore PCIe 1
23 Connettore I/O anteriore	24 Connettore di rilevamento delle perdite 1
25 Connettore di alimentazione 4	26 Connettore di alimentazione della scheda di espansione interna
27 Connettore di alimentazione 3	28 Connettore PCIe 3
29 Connettore PCIe 4	30 Connettore PCIe 5
31 Connettore PCIe 6	32 Connettore di alimentazione 2
33 Connettore di alimentazione RAID interno	34 Connettore di alimentazione 1
35 Connettore PCIe 8	36 Connettore PCIe 7
37 Connettore PCIe 14	38 Connettore di alimentazione 14
39 Connettore di rilevamento delle perdite 2	40 Connettore PCIe 15B
41 Connettore PCIe 15A	42 Connettore di alimentazione 15
43 Connettore di alimentazione 23	44 Secondo connettore Ethernet di gestione
45 Connettore della porta seriale
