Instradamento dei cavi dell'adattatore GPU
Questa sezione fornisce informazioni sull'instradamento dei cavi per gli adattatori GPU.
Nota
Il cavo di alimentazione della GPU è necessario solo quando l'alimentazione della GPU è maggiore o uguale a 75 W.
La posizione dell'adattatore GPU potrebbe essere diversa da quella mostrata nell'illustrazione, ma l'instradamento dei cavi è simile.
Per l'instradamento dei cavi della scheda verticale, vedere Instradamento dei cavi della scheda verticale.

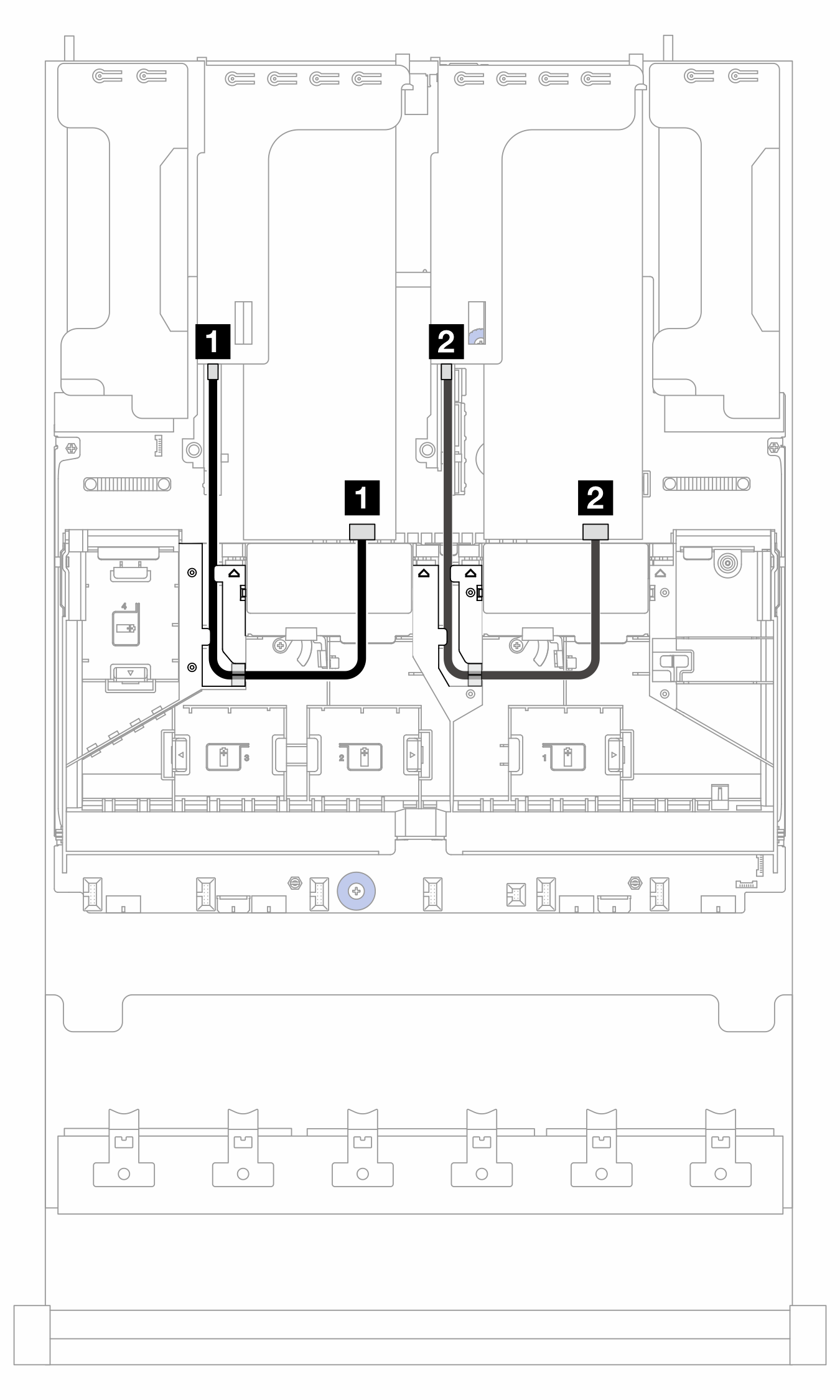

Figura 1. Instradamento dei cavi per gli adattatori GPU


Da (adattatore GPU) | A (scheda verticale) | Lunghezza |
---|---|---|
1 Connettore di alimentazione | 1 Connettore di alimentazione | 320 mm |
2 Connettore di alimentazione | 2 Connettore di alimentazione | 320 mm |
