GPU 配接卡纜線佈線

本節提供 GPU 配接卡的纜線佈線資訊。

  • 僅當 GPU 電源大於或等於 75 W 時,才需要 GPU 電源線。

  • GPU 配接卡的位置可能與圖示所示的不同,但纜線佈線方式相似。

  • 如需擴充卡纜線佈線的詳細資料,請參閱擴充卡纜線佈線

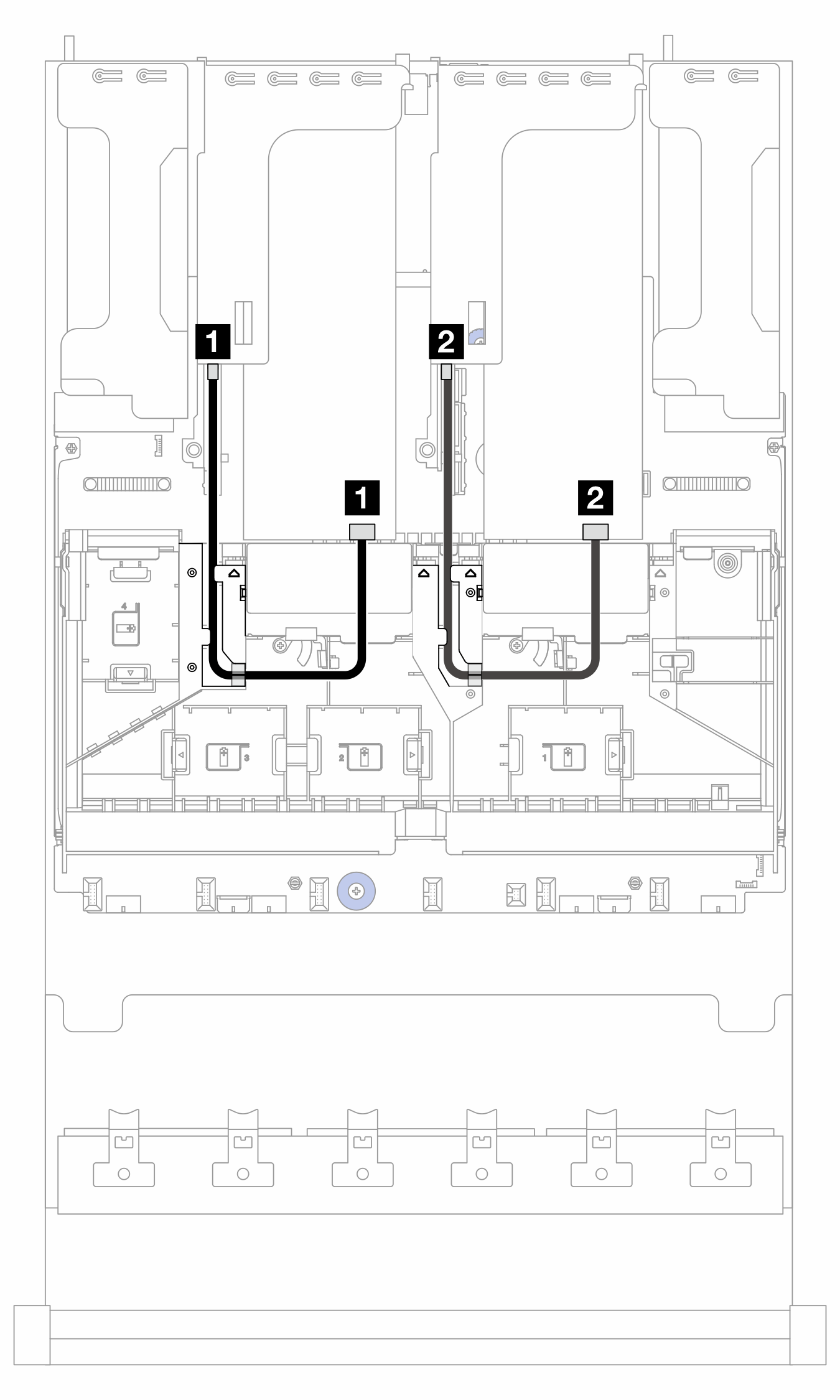

圖 1. GPU 配接卡的纜線佈線

從(GPU 配接卡)至(擴充卡)長度
1 電源接頭1 電源接頭320 公釐
2 電源接頭2 電源接頭320 公釐
