OCP 模組纜線佈線
本節提供具 PCIe x16 連接的 OCP 模組的纜線佈線資訊。

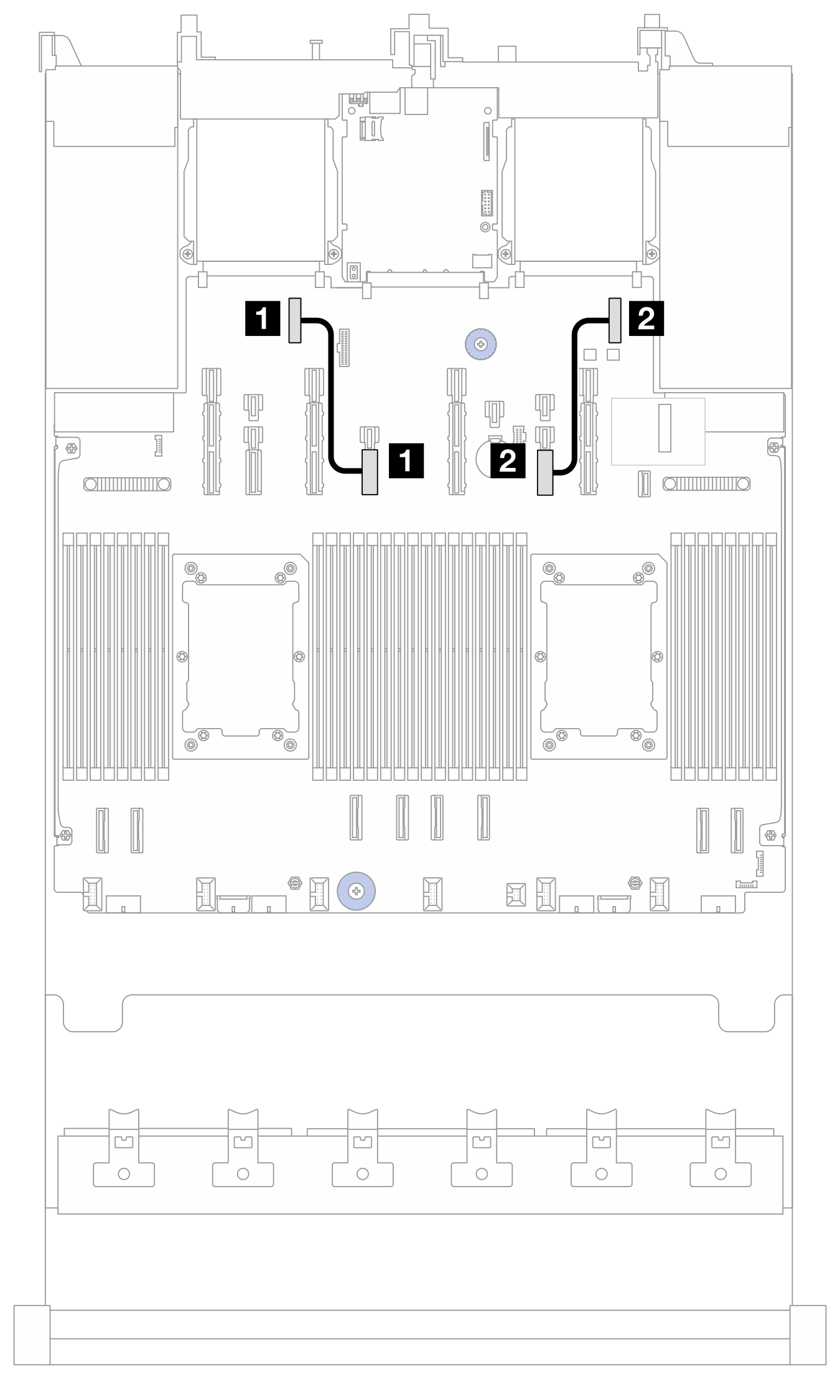

圖 1. 具 PCIe x16 連接的 OCP 模組纜線佈線資訊


從(處理器板) | 至(處理器板) | 長度 |
---|---|---|
1 OCP 擴充接頭 2 | 1 PCIe 接頭 12 | 160 公釐 |
2 OCP 擴充接頭 1 | 2 PCIe 接頭 10 | 160 公釐 |
