Kabelführung für OCP-Modul
Dieser Abschnitt enthält Informationen zur Kabelführung für OCP-Module mit PCIe x16-Anschluss.

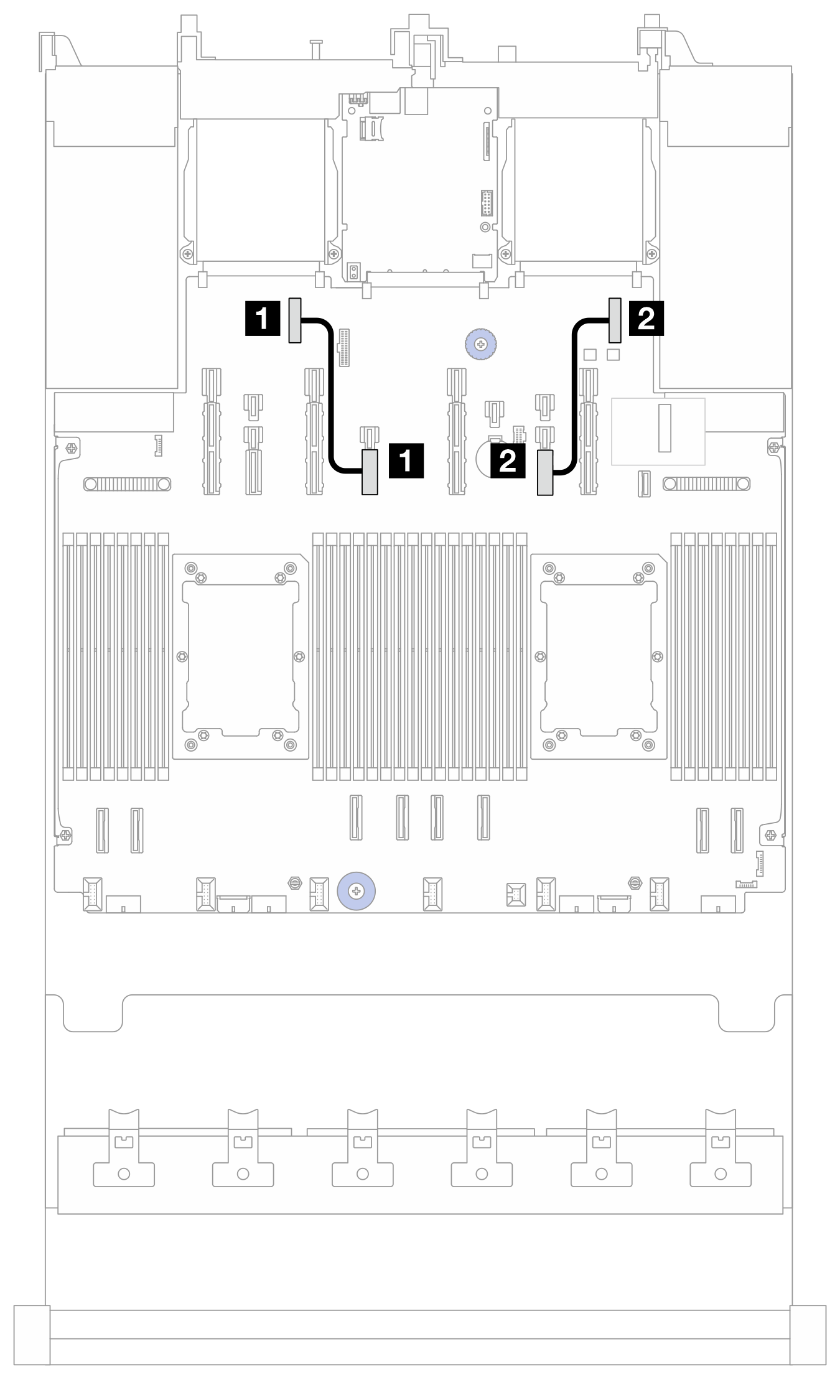

Abbildung 1. Kabelführung für OCP-Module mit PCIe x16-Anschluss
| Von (Prozessorplatine) | Zu (Prozessorplatine) | Länge |
|---|---|---|
| 1 OCP-Erweiterungsanschluss 2 | 1 PCIe-Anschluss 12 | 160 mm |
| 2 OCP-Erweiterungsanschluss 1 | 2 PCIe-Anschluss 10 | 160 mm |
