Kabelführung der Rückwandplatine für Laufwerke: 3,5-Zoll-Gehäuse

Dieser Abschnitt enthält Informationen zu den Kabelanschlüssen an der Rückwandplatine für Servermodelle mit 3,5‑Zoll-Laufwerkpositionen an der Vorderseite.

Bevor Sie beginnen

Stellen Sie sicher, dass die folgenden Komponenten entfernt wurden, bevor Sie mit der Kabelführung für Rückwandplatinen an der Vorderseite beginnen.

Netzkabelverbindungen

Anmerkung
  • Informationen zu Anschlüssen an den jeweiligen Rückwandplatinen für Laufwerke finden Sie unter Anschlüsse auf der Rückwandplatine für Laufwerke.
    • Vordere Rückwandplatine (BP1):

      • Vordere 12 x 3,5-Zoll-SAS/SATA-Rückwandplatine (wird auch als vordere 8 x 3,5-Zoll-SAS/SATA-Rückwandplatine verwendet, wenn die oberen vier Laufwerkpositionen leer bleiben)

      • Vordere 12 x 3,5‑Zoll-AnyBay-Rückwandplatine (auch verwendet als vordere 12 x 3,5‑Zoll-NVMe-Rückwandplatine, wenn nur NVMe-Anschlüsse an der Rückwandplatine verkabelt sind)

    • Mittlere Rückwandplatinen (BP10/11):

      • Mittlere/hintere 4 x 2,5‑Zoll-AnyBay-Rückwandplatine (auch verwendet als mittlere/hintere 4 x 2,5‑Zoll-NVMe-Rückwandplatine, wenn nur NVMe-Anschlüsse an der Rückwandplatine verkabelt sind)

    • Hintere Rückwandplatine (BP9):

      • Mittlere/hintere 4 x 2,5‑Zoll-AnyBay-Rückwandplatine (auch verwendet als mittlere/hintere 4 x 2,5‑Zoll-NVMe-Rückwandplatine, wenn nur NVMe-Anschlüsse an der Rückwandplatine verkabelt sind)

      • Hintere 4 x 3,5-Zoll-SAS/SATA-Rückwandplatine

  • In der folgenden Abbildung wird die hintere 4 x 3,5‑Zoll-Rückwandplatine als Beispiel für BP9 verwendet. Die Kabelführung für die hintere 4 x 2,5‑Zoll-Rückwandplatine ist ähnlich.

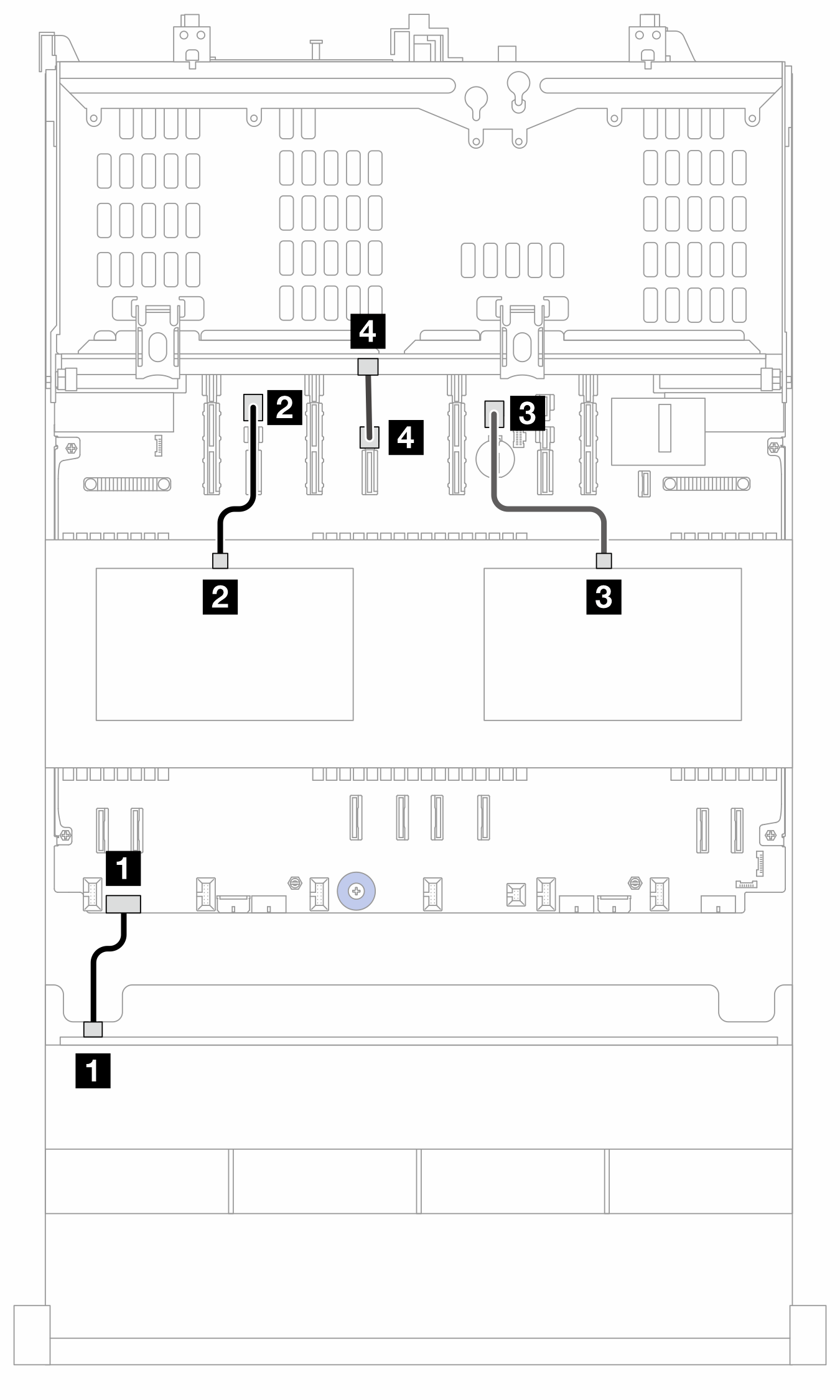

Abbildung 1. Netzkabelverbindungen

VonZu (Prozessorplatine)Länge
1 BP1: PWR1 PWR 1
  • SAS/SATA: 250 mm

  • AnyBay: 280 mm

2 BP10: PWR2 PWR 23250 mm
3 BP11: PWR3 PWR 21250 mm
4 BP9: PWR4 PWR 12250 mm

Signalkabelverbindungen

Lesen Sie abhängig von den installierten Rückwandplatinen den entsprechenden Abschnitt für Signalkabelverbindungen.
