Kabelführung für den ConnectX-8 Adapter

In diesem Abschnitt finden Sie Informationen zur Kabelführung für den ConnectX-8 InfiniBand-Adapter.

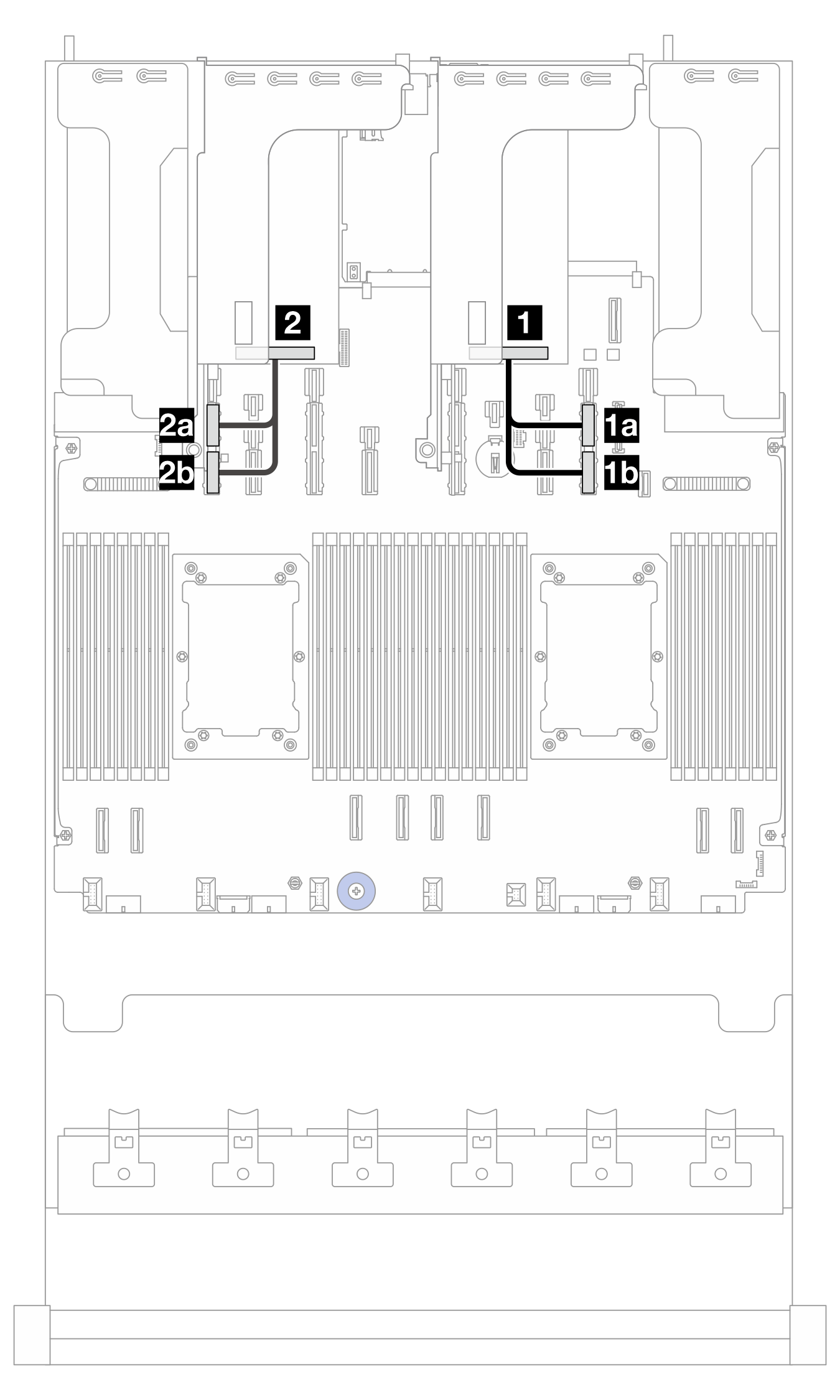

Kabelführung für den ConnectX-8 Adapter in Szenario 1

Szenario 1: Der Server ist mit zwei Prozessoren und zwei ConnectX-8 Adaptern (Kabel 1 und Kabel 2) oder mit einem Prozessor und einem ConnectX-8 Adapter (Kabel 1) ausgestattet.


VonZu (Prozessorplatine)Kabellänge
1 ConnectX-8 Adapter in Steckplatz 51a PCIe 9A300 mm
1b PCIe 9B
2 ConnectX-8 Adapter in Steckplatz 72a PCIe 15A300 mm
2b PCIe 15B

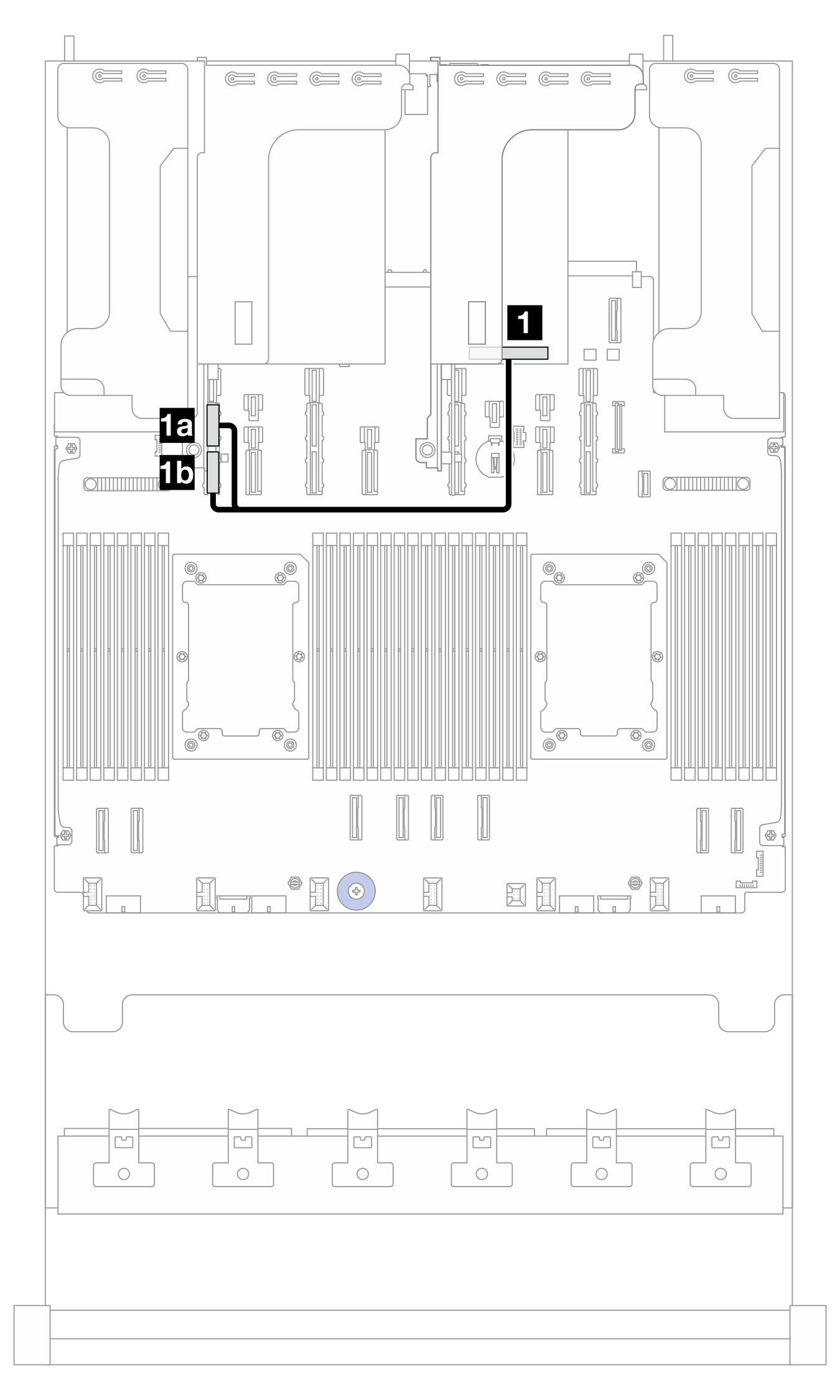

Kabelführung für den ConnectX-8 Adapter in Szenario 2

Szenario 2: Der Server ist mit zwei Prozessoren und einem ConnectX-8 Adapter ausgestattet.


VonZu (Prozessorplatine)Kabellänge
1 ConnectX-8 Adapter in Steckplatz 51a PCIe 15A300 mm
1b PCIe 15B
