ConnectX-8 アダプターのケーブル配線
このセクションでは、ConnectX-8 InfiniBand アダプターのケーブル配線について説明します。

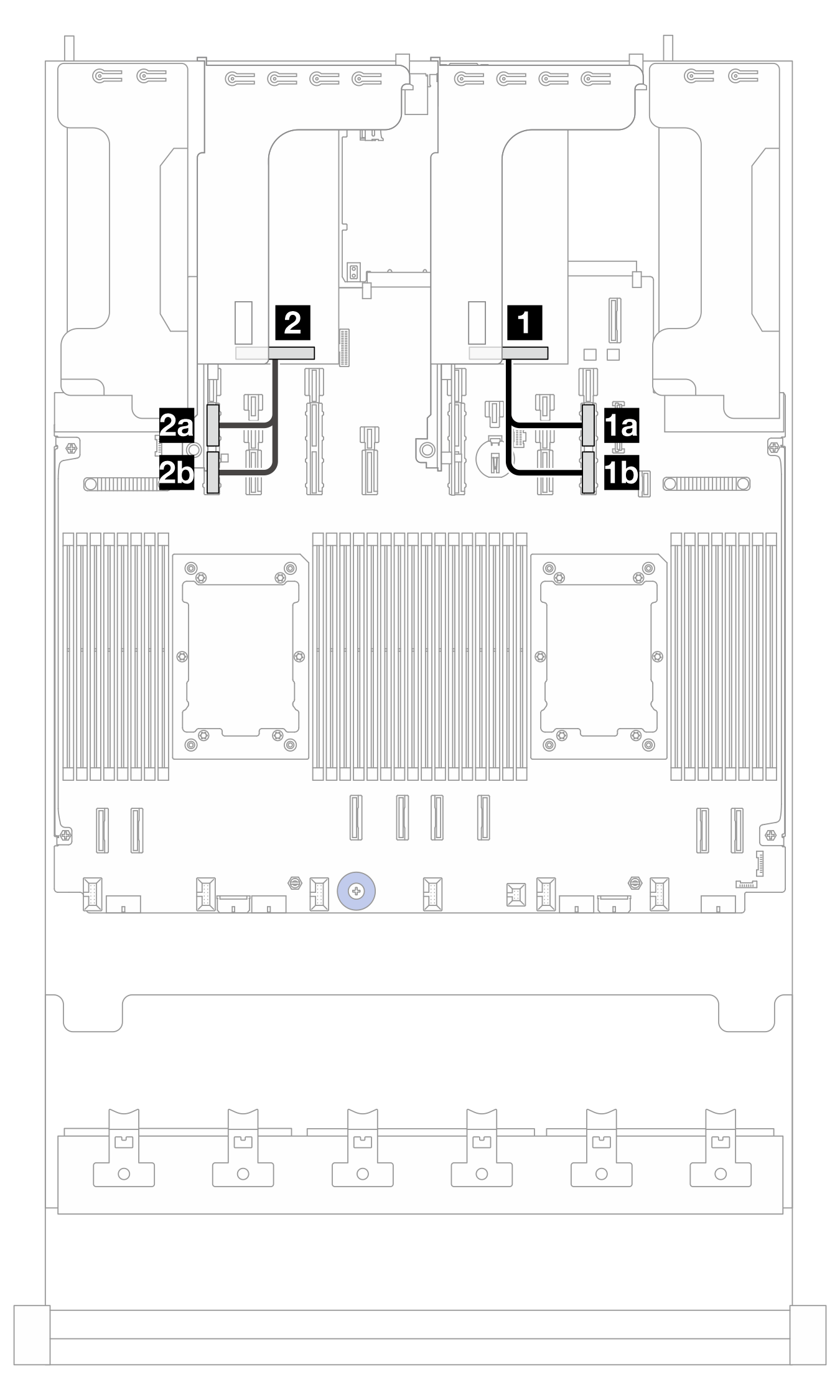

シナリオ 1 の ConnectX-8 アダプターのケーブル配線
シナリオ 1: サーバーに、プロセッサー 2 個と ConnectX-8 アダプター 2 個 (ケーブル 1 およびケーブル 2) またはプロセッサー 1 個と ConnectX-8 アダプター 1 個 (ケーブル 1) が装備されている。
| 始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 スロット 5 の ConnectX-8 アダプター | 1a PCIe 9A | 300 mm |
| 1b PCIe 9B | ||
| 2 スロット 7 の ConnectX-8 アダプター | 2a PCIe 15A | 300 mm |
| 2b PCIe 15B |

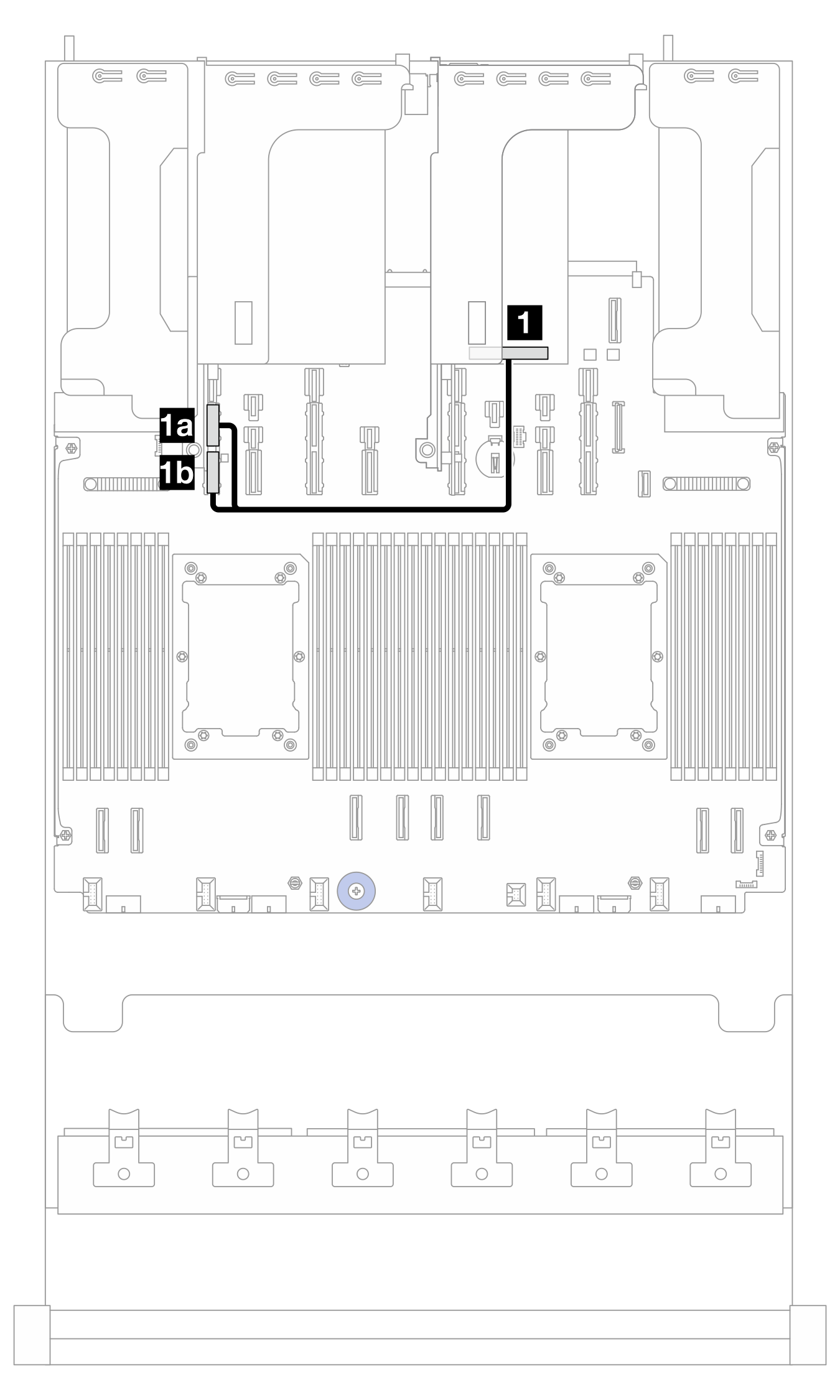

シナリオ 2 の ConnectX-8 アダプターのケーブル配線
シナリオ 2: サーバーには、プロセッサー 2 個と ConnectX-8 アダプター 1 個が装備されています。
| 始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 スロット 5 の ConnectX-8 アダプター | 1a PCIe 15A | 300 mm |
| 1b PCIe 15B |
