ドライブ・バックプレーンのケーブル配線: Compute Complex Neptune Core Module を搭載した 2.5 型シャーシ
このセクションでは、2.5 型前面ドライブ・ベイと Compute Complex Neptune Core Module を装備したサーバー・モデルのバックプレーン・ケーブル接続について説明します。
電源ケーブルの接続
電源ケーブル接続については、ドライブ・バックプレーンのケーブル配線: Compute Complex Neptune Core Module なしの 2.5 型シャーシを参照してください。
信号ケーブルの接続
以下の表の構成番号は、説明のみを目的としています。
| BP 構成 | ストレージ・コントローラー | 構成番号 |
|---|---|---|
| 8 x 2.5 型 SAS/SATA (BP1) 8 x 2.5 型 AnyBay (トライモード) | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 | |
| 8 x 2.5 型 NVMe (BP1) | 該当なし | 3 |
| 8 x 2.5 型 AnyBay (BP1) | 1 x SFF 8i/16i | 4 |
| 1 x CFF 16i | 5 | |
| 16 x 2.5 型 SAS/SATA (BP1 + BP2) 16 x 2.5 型 AnyBay (トライモード) | 2 x SFF 8i または 1 x SFF 16i | 6 |
| 1 x CFF 16i | 7 | |
| 16 x 2.5 型 NVMe (BP1 + BP2) | 該当なし | 8 |
| 8 x 2.5 型 AnyBay + 8 x 2.5 型 NVMe (BP1 + BP2) | 1 x SFF 8i/16i | 9 |
| 1 x CFF 16i | 10 | |
| 8 x 2.5 型 SAS/SATA + 8 x 2.5 型 AnyBay (BP1 + BP2) | 2 x SFF 8i または 1 x SFF 16i | 11 |
| 1 x CFF 16i | 12 | |
| 8 x 2.5 型 SAS/SATA + 8 x 2.5 型 NVMe (BP1 + BP2) | 1 x SFF 8i/16i | 13 |
| 1 x CFF 16i | 14 |
SFF 8i/16i アダプターへのケーブル配線 (構成 1/4/6/9/11/13)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。
ケーブル 2 は、8 x 2.5 型 SAS/SATA または AnyBay BP2 の構成でのみ必要です。

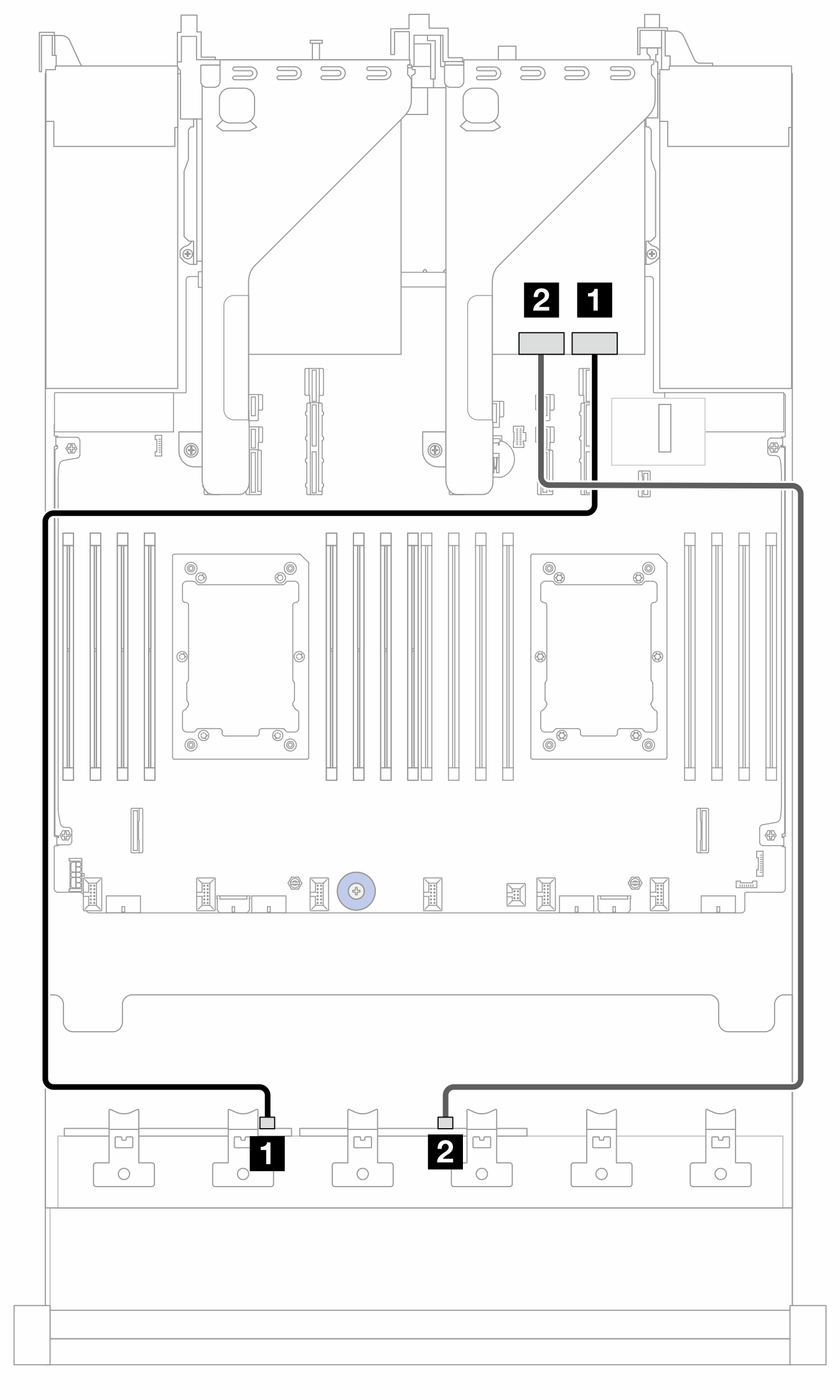

図 1. SFF 8i/16i アダプターへのケーブル配線
| 始点 | 終点 | ケーブルの長さ | |
|---|---|---|---|
| 1 BP1: SAS | 1 8i アダプター:
| 1 16i アダプター:
| 900 mm |
| 2 BP2: SAS | 2 8i アダプター:
| 2
| 900 mm |
NVMe ケーブル配線 (構成 8/9/10/11/12/13/14)
注
BP1 への NVMe ケーブル配線は、8 x 2.5 型 AnyBay または NVMe BP1 (構成 8/9/10) の構成にのみ適用されます。

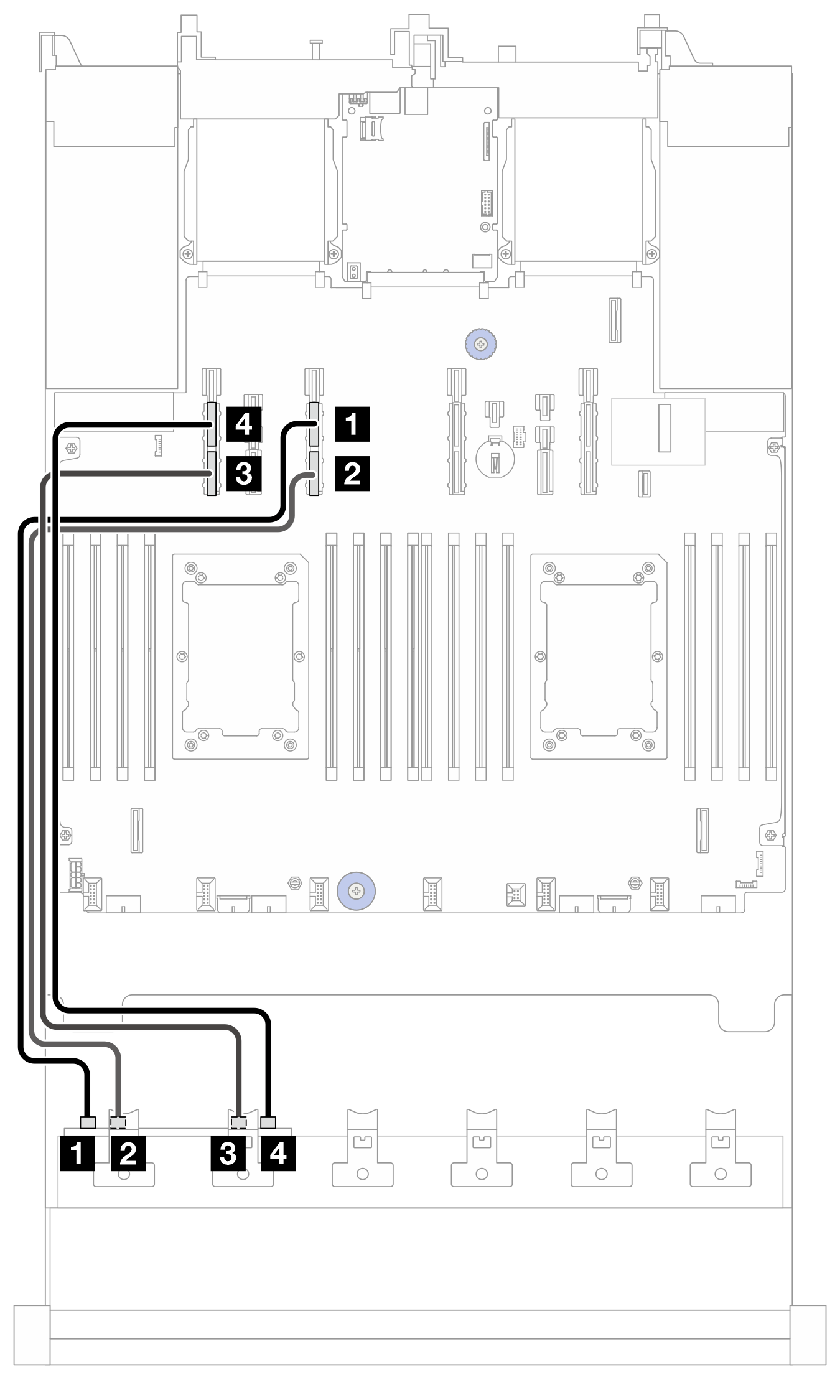

図 2. BP1へのNVMeケーブル配線
| 始点 (BP1) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 mm |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 mm |
| 3 NVMe 4-5 | 3 PCIe 15B | 600 mm |
| 4 NVMe 6-7 | 4 PCIe 15A | 600 mm |

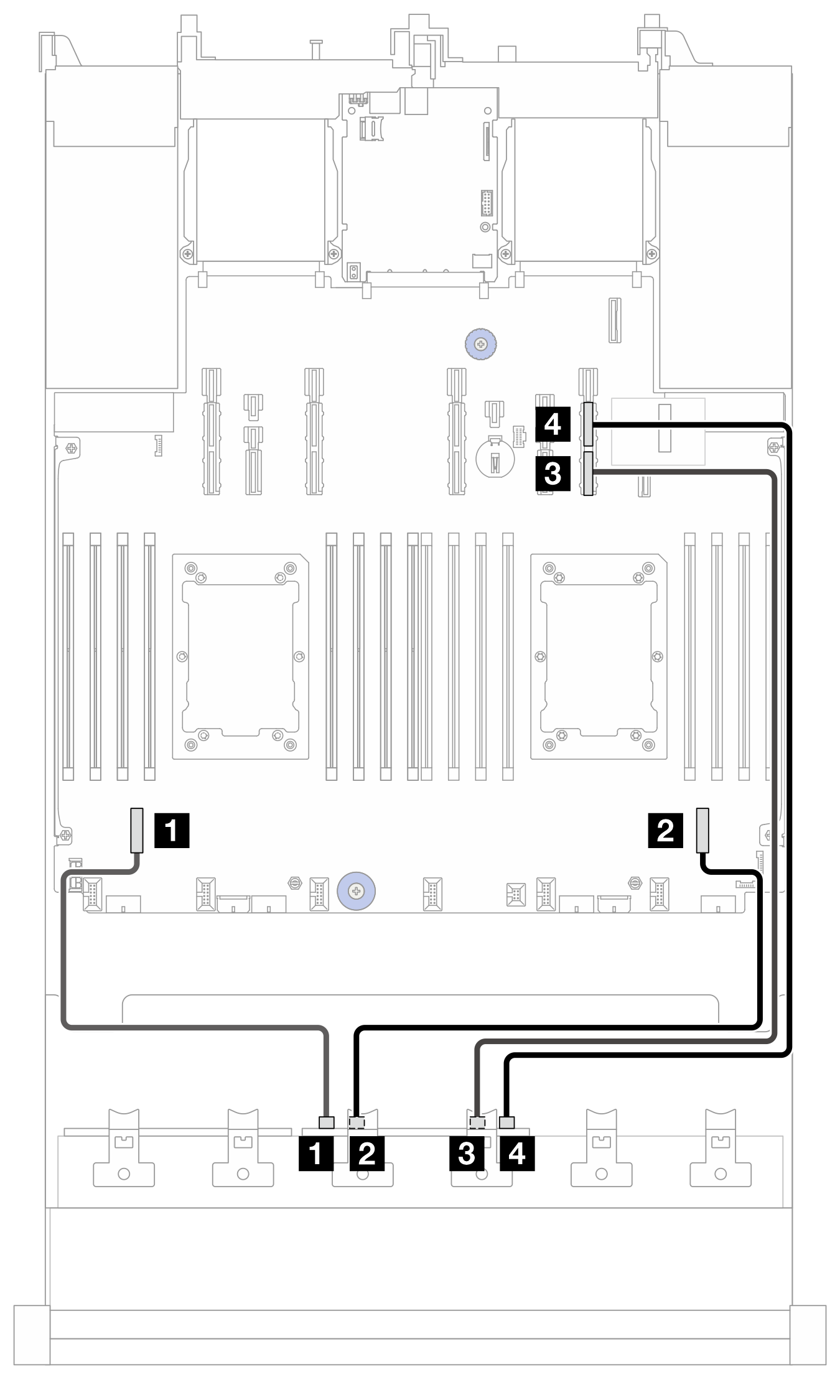

図 3. BP2へのNVMeケーブル配線
| 始点 (BP2) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 7 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 2 | 450 mm |
| 3 NVMe 4-5 | 3 PCIe 9B | 700ミリメートル |
| 4 NVMe 6-7 | 4 PCIe 9A | 700ミリメートル |
CFF 16i アダプターへのケーブル配線 (構成 5/10/12/14)
注
ケーブル 3 は構成 12 でのみ必要です。

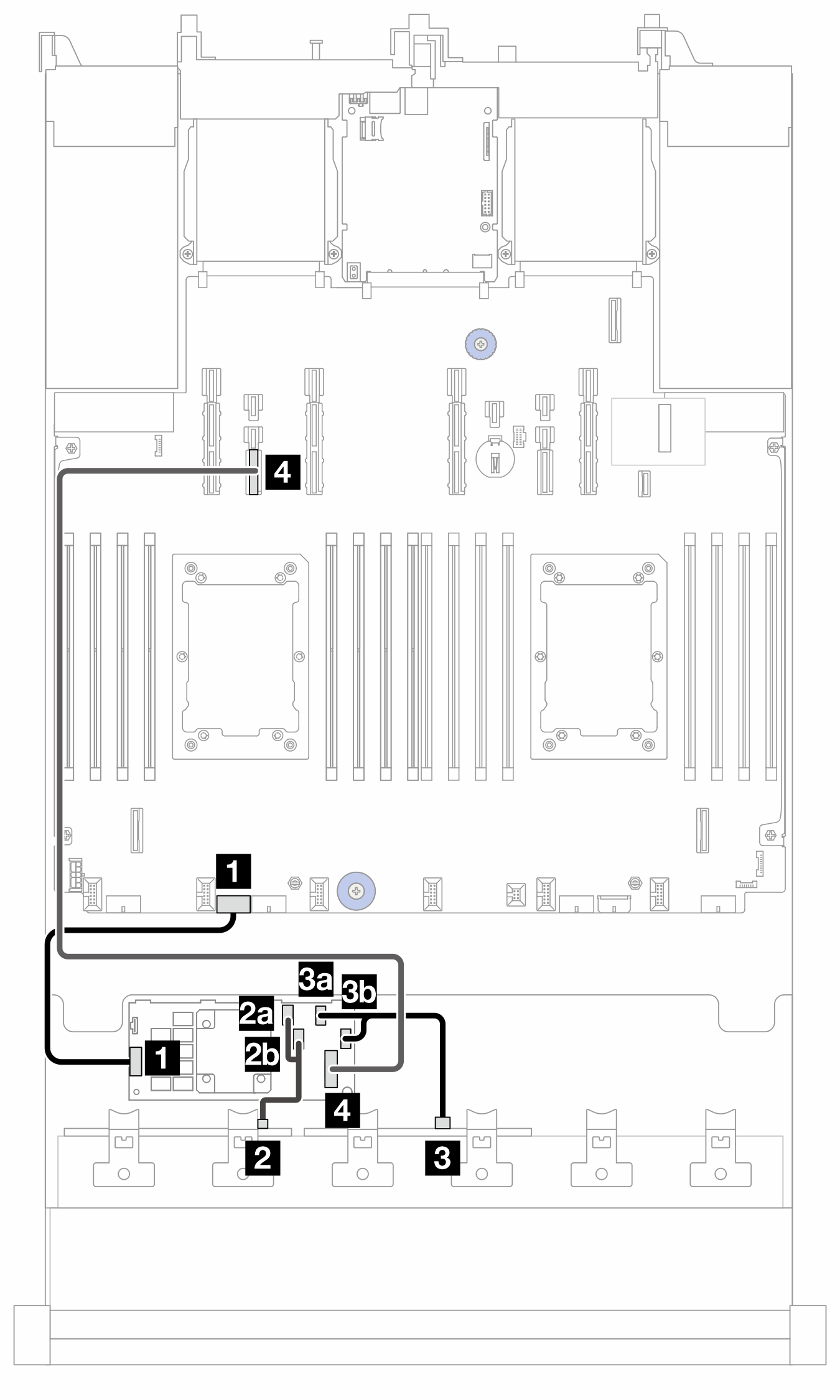

図 4. CFF 16i アダプターへのケーブル配線 (構成 5/10/12/14)
2P: プロセッサー x 2、1P: プロセッサー x 1; PB: プロセッサー・ボード
| 始点 (CFF 16i アダプター) | 終点 | ケーブルの長さ |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 mm |
| 2a C0 | 2 BP1: SAS | 140/140 mm |
| 2b C1 | ||
| 3a C2 | 3 BP2: SAS | 140/140 mm |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB: PCIe 14 | 900 mm |
NVMe ケーブル配線 (構成 3/4/5)

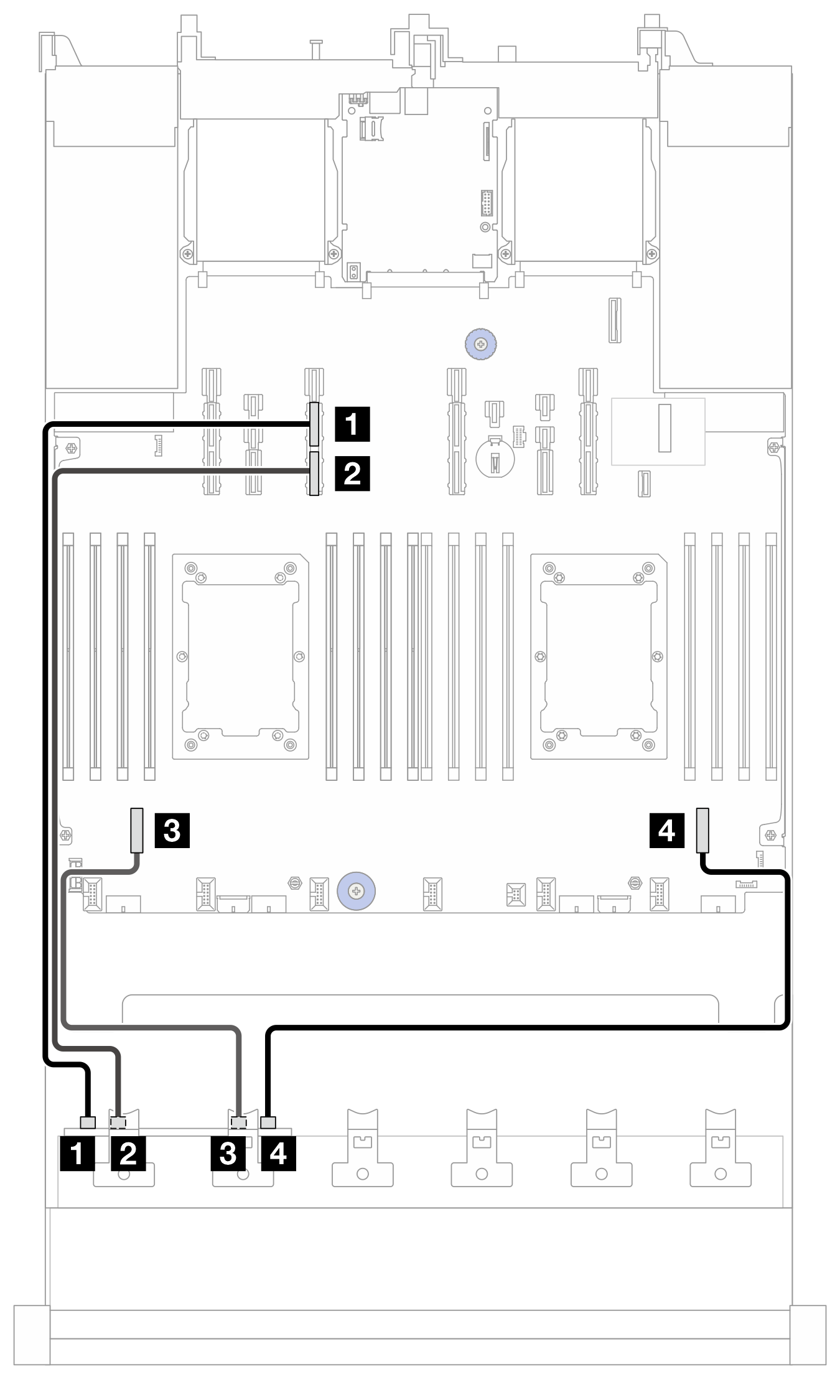

図 5. BP1へのNVMeケーブル配線
| 始点 (BP1) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 mm |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 mm |
| 3 NVMe 4-5 | 3 PCIe 7 | 350 mm |
| 4 NVMe 6-7 | 4 PCIe 2 | 450 mm |
CFF 16i アダプターへのケーブル配線 (構成 2/7)
注
ケーブル 3 は構成 7 でのみ必要です。

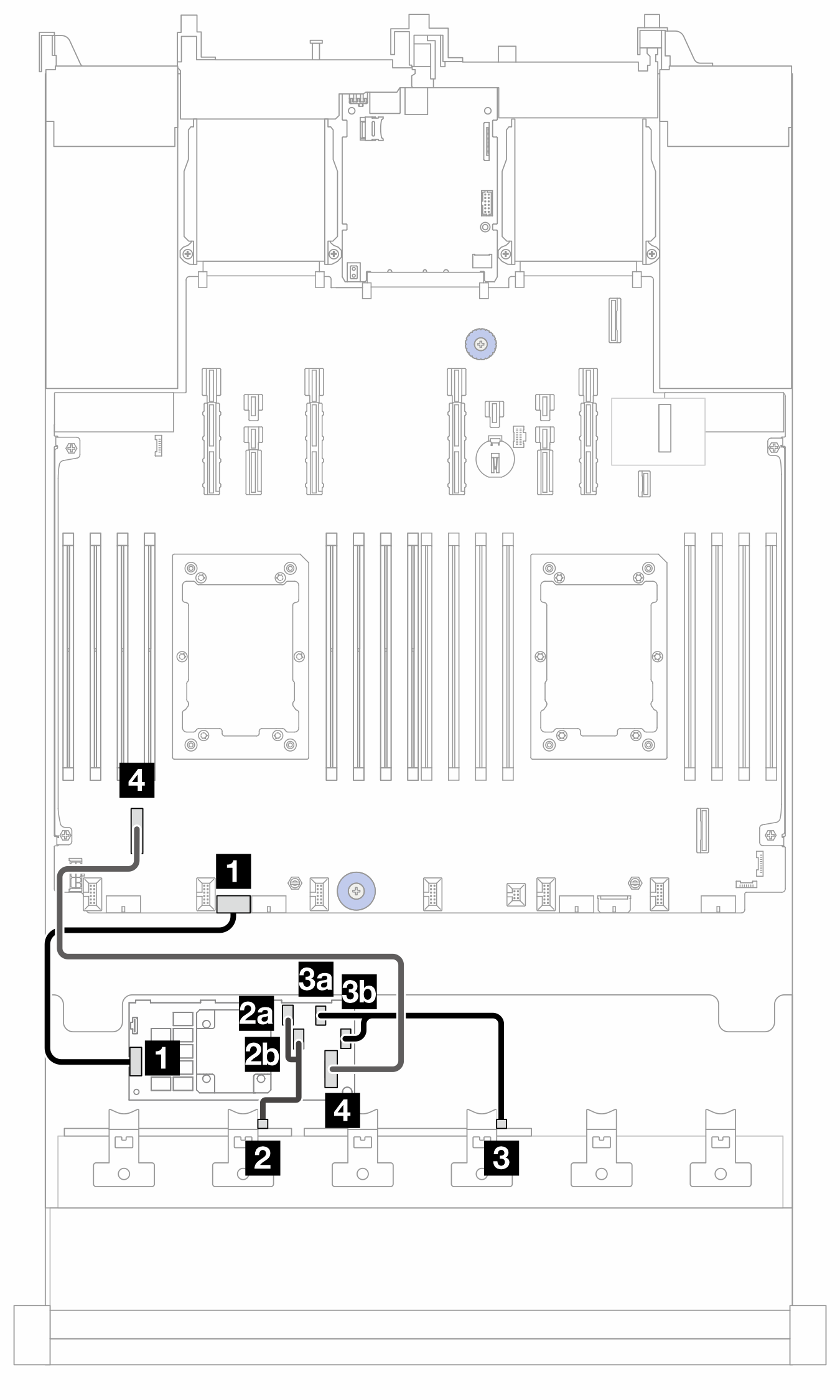

図 6. CFF 16i アダプターへのケーブル配線 (構成 2/7)
2P: プロセッサー x 2、1P: プロセッサー x 1; PB: プロセッサー・ボード
| 始点 (CFF 16i アダプター) | 終点 | ケーブルの長さ |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 mm |
| 2a C0 | 2 BP1: SAS | 140/140 mm |
| 2b C1 | ||
| 3a C2 | 3 BP2: SAS | 140/140 mm |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB: PCIe 7 | 450 mm |
