การเดินสายแบ็คเพลนไดรฟ์: ตัวเครื่องขนาด 2.5 นิ้วพร้อม Compute Complex Neptune Core Module
ส่วนนี้จะแสดงข้อมูลการเชื่อมต่อสายแบ็คเพลนสำหรับรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว และ Compute Complex Neptune Core Module
การเชื่อมต่อสายไฟ
สำหรับการเชื่อมต่อสายไฟ โปรดดู การเดินสายแบ็คเพลนไดรฟ์: ตัวเครื่องขนาด 2.5 นิ้ว ที่ไม่มี Compute Complex Neptune Core Module
การเชื่อมต่อสายสัญญาณ
หมายเลขของการกำหนดค่าในตารางด้านล่างใช้เพื่ออธิบายเท่านั้น
| การกำหนดค่า BP | ตัวควบคุมพื้นที่จัดเก็บข้อมูล | หมายเลขการกำหนดค่า |
|---|---|---|
| SAS/SATA ขนาด 2.5 นิ้ว 8 ชุด (BP1) 8 x 2.5" AnyBay (ไตรโหมด) | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 | |
| NVMe (BP1) ขนาด 2.5 นิ้ว 8 ช่อง | ไม่ระบุ | 3 |
| AnyBay (BP1) ขนาด 2.5 นิ้ว 8 ช่อง | 1 x SFF 8i/16i | 4 |
| 1 x CFF 16i | 5 | |
| SAS/SATA ขนาด 2.5 นิ้ว 16 ชุด (BP1 + BP2) 16 x 2.5" AnyBay (ไตรโหมด) | 2 x SFF 8i หรือ 1 x SFF 16i | 6 |
| 1 x CFF 16i | 7 | |
| NVMe (BP1 + BP2) ขนาด 2.5 นิ้ว 16 ช่อง | ไม่ระบุ | 8 |
| 8 x AnyBay 2.5 นิ้ว + 8 x NVMe 2.5 นิ้ว (BP1 + BP2) | 1 x SFF 8i/16i | 9 |
| 1 x CFF 16i | 10 | |
| 8 x SAS/SATA 2.5 นิ้ว + 8 x AnyBay 2.5 นิ้ว (BP1 + BP2) | 2 x SFF 8i หรือ 1 x SFF 16i | 11 |
| 1 x CFF 16i | 12 | |
| 8 x SAS/SATA 2.5 นิ้ว + 8 x NVMe 2.5 นิ้ว (BP1 + BP2) | 1 x SFF 8i/16i | 13 |
| 1 x CFF 16i | 14 |
การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 1/4/6/9/11/13)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง
จำเป็นต้องใช้สาย 2 เฉพาะในการกำหนดค่าที่มี 8 x 2.5" SAS/SATA หรือ AnyBay BP2
รูปที่ 1. การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i
| จาก | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 1 BP1: SAS | 1 อะแดปเตอร์ 8i:
| 1 อะแดปเตอร์ 16i:
| 900 มม. |
| 2 BP2: SAS | 2 อะแดปเตอร์ 8i:
| 2
| 900 มม. |
การเดินสาย NVMe (การกำหนดค่า 8/9/10/11/12/13/14)
หมายเหตุ
การเดินสาย NVMe ไปยัง BP1 สามารถใช้ได้กับการกำหนดค่าที่มี BP1 สำหรับ AnyBay หรือ NVMe ขนาด 2.5 นิ้ว 8 ช่องเท่านั้น (การกำหนดค่า 8/9/10)

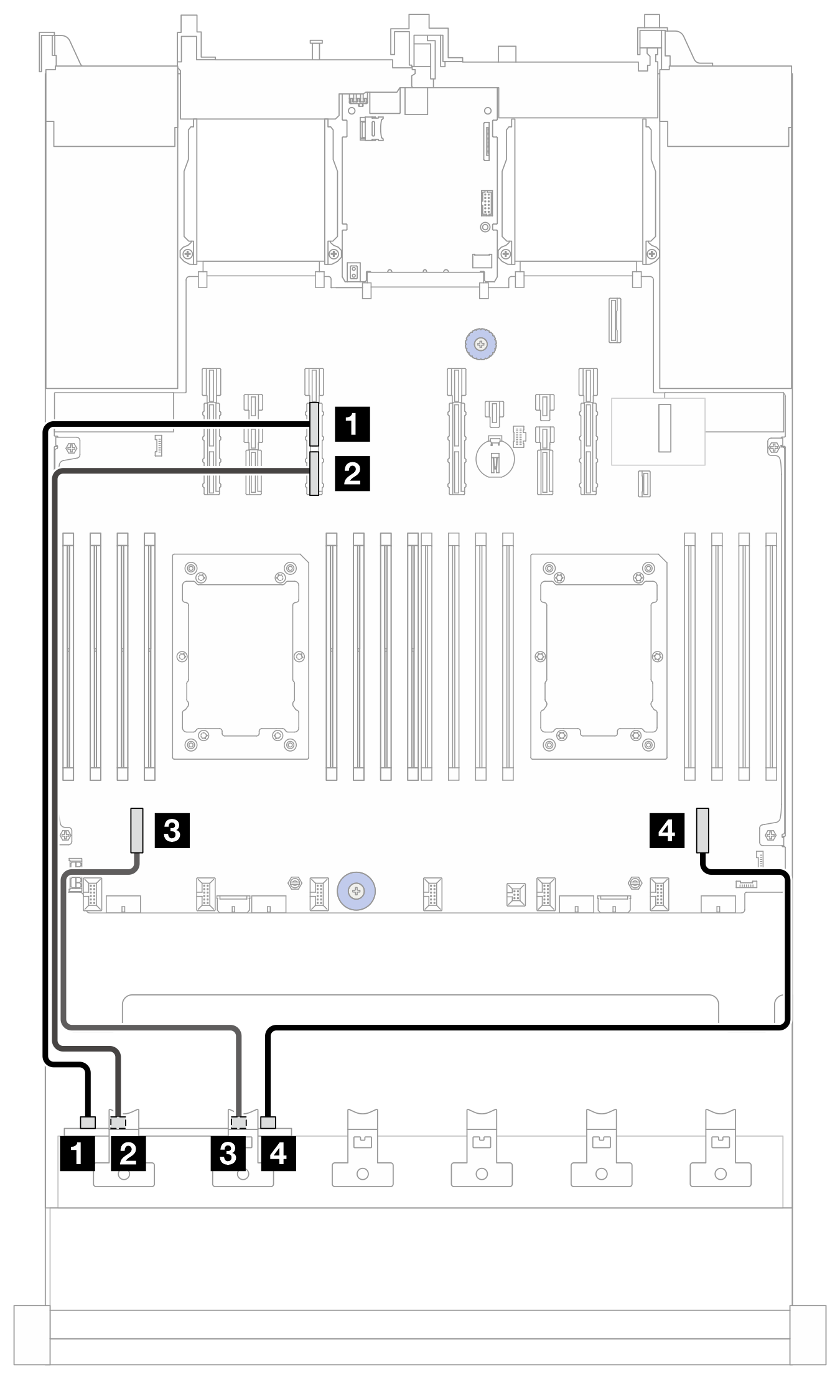

รูปที่ 2. การเดินสาย NVMe ไปยัง BP1
| จาก (BP1) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 มม. |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 มม. |
| 3 NVMe 4-5 | 3 PCIe 15B | 600 มม. |
| 4 NVMe 6-7 | 4 PCIe 15A | 600 มม. |

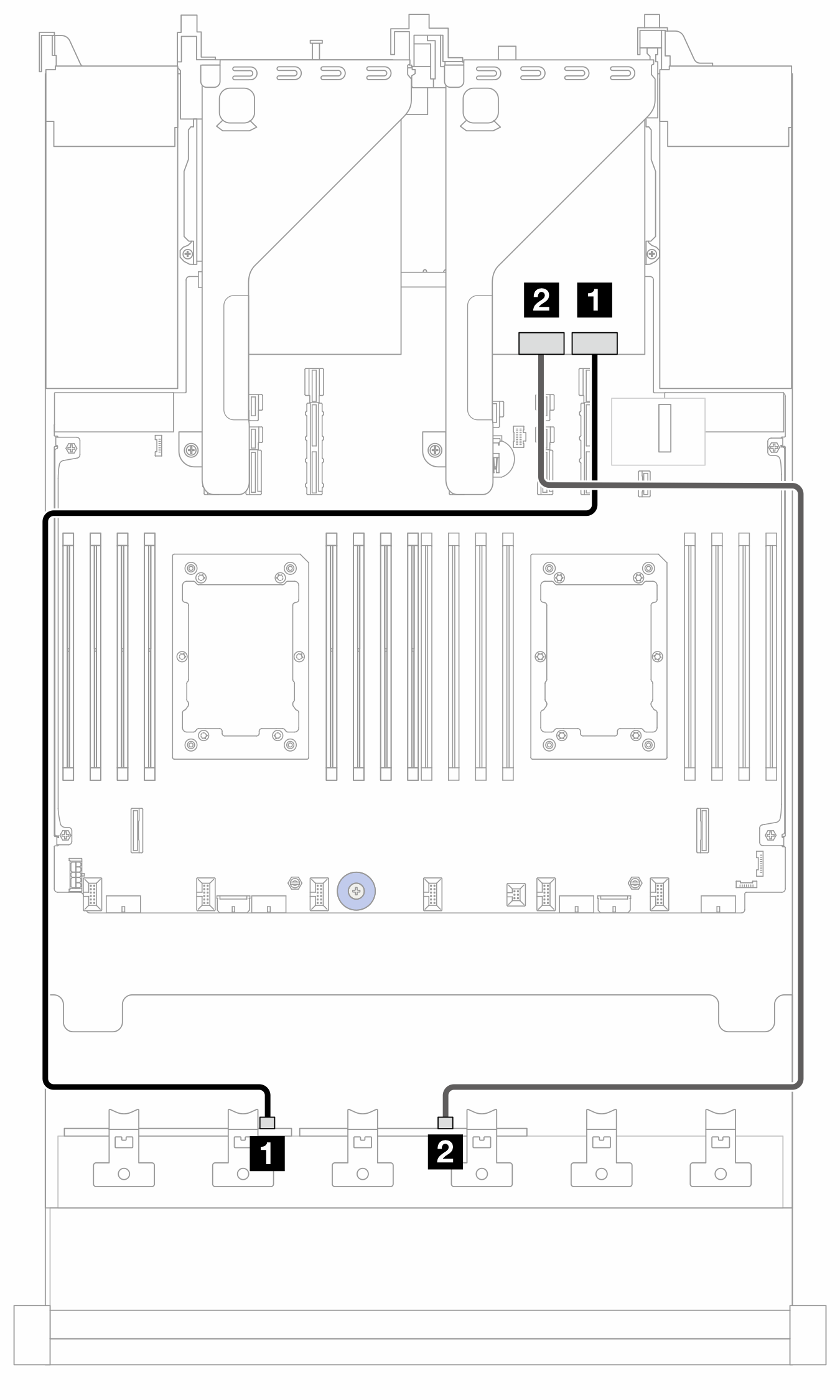

รูปที่ 3. การเดินสาย NVMe ไปยัง BP2
| จาก (BP2) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 7 | 350 มม. |
| 2 NVMe 2-3 | 2 PCIe 2 | 450 มม. |
| 3 NVMe 4-5 | 3 PCIe 9B | 700 มม. |
| 4 NVMe 6-7 | 4 PCIe 9A | 700 มม. |
การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 5/10/12/14)
หมายเหตุ
ต้องใช้สาย 3 ในการกำหนดค่า 12 เท่านั้น

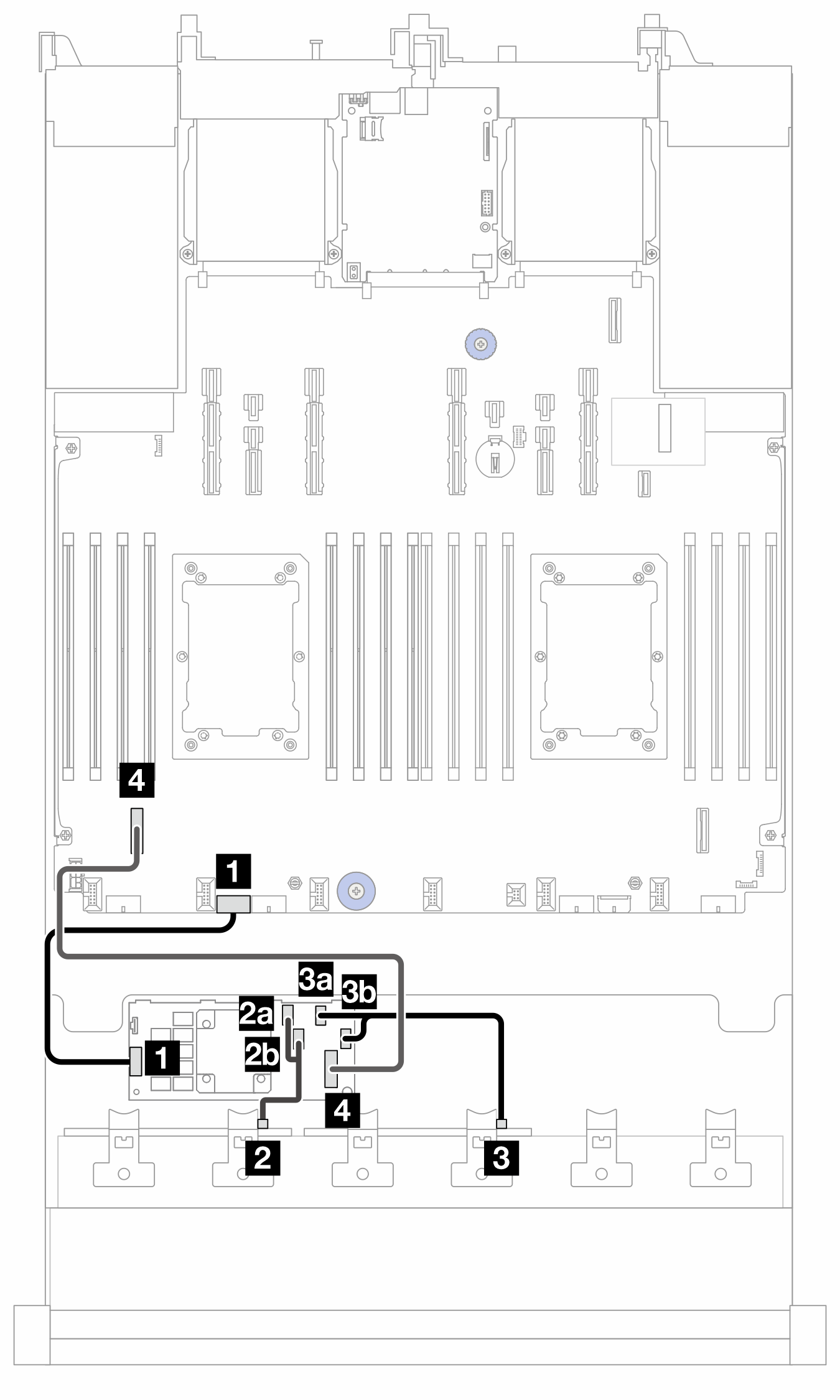

รูปที่ 4. การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 5/10/12/14)
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว; PB: แผงโปรเซสเซอร์
| จาก (อะแดปเตอร์ CFF 16i) | ไปยัง | ความยาวสาย |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 มม. |
| 2a C0 | 2 BP1: SAS | 140/140 มม. |
| 2b C1 | ||
| 3a C2 | 3 BP2: SAS | 140/140 มม. |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB: PCIe 14 | 900 มม. |
การเดินสาย NVMe (การกำหนดค่า 3/4/5)

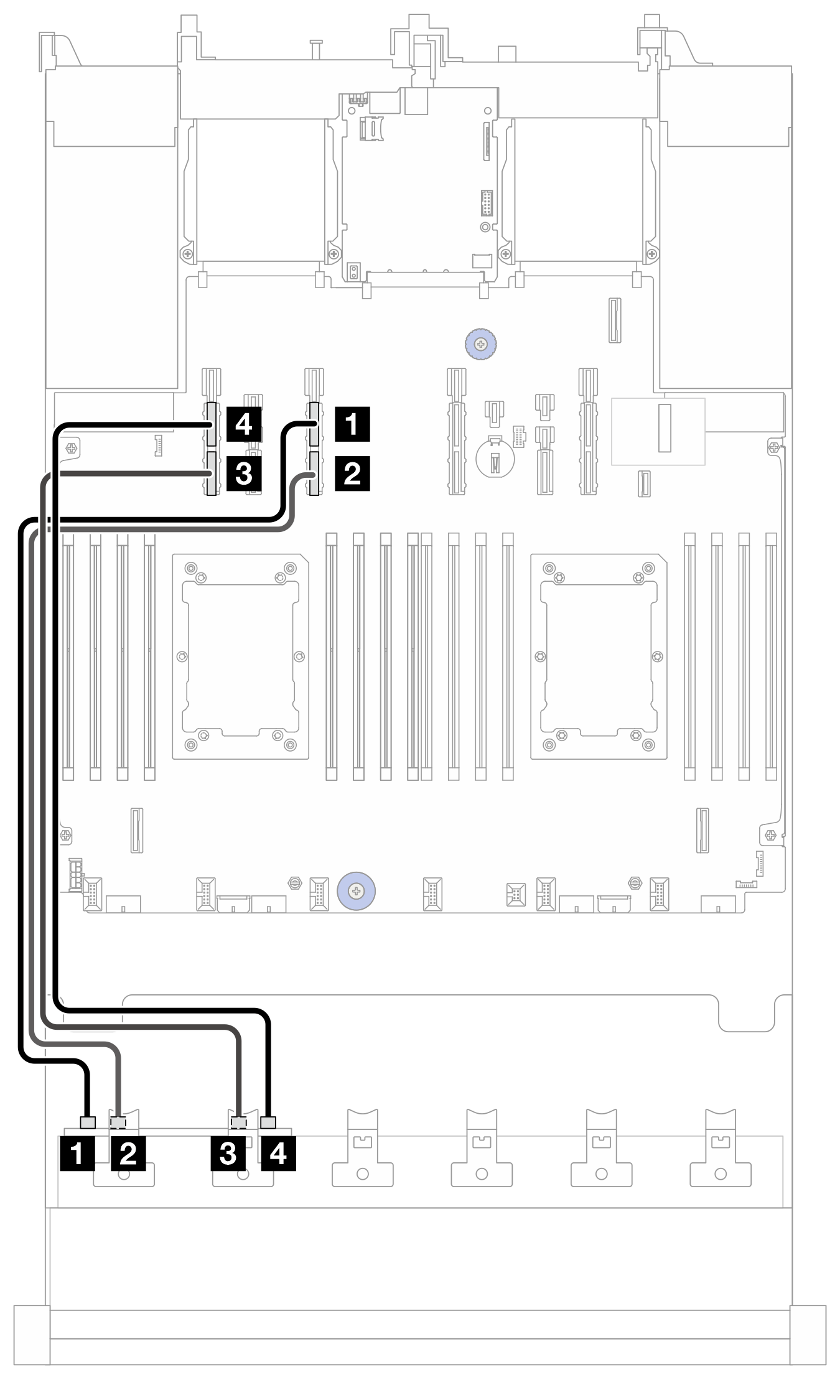

รูปที่ 5. การเดินสาย NVMe ไปยัง BP1
| จาก (BP1) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 มม. |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 มม. |
| 3 NVMe 4-5 | 3 PCIe 7 | 350 มม. |
| 4 NVMe 6-7 | 4 PCIe 2 | 450 มม. |
การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 2/7)
หมายเหตุ
ต้องใช้สาย 3 ในการกำหนดค่า 7 เท่านั้น

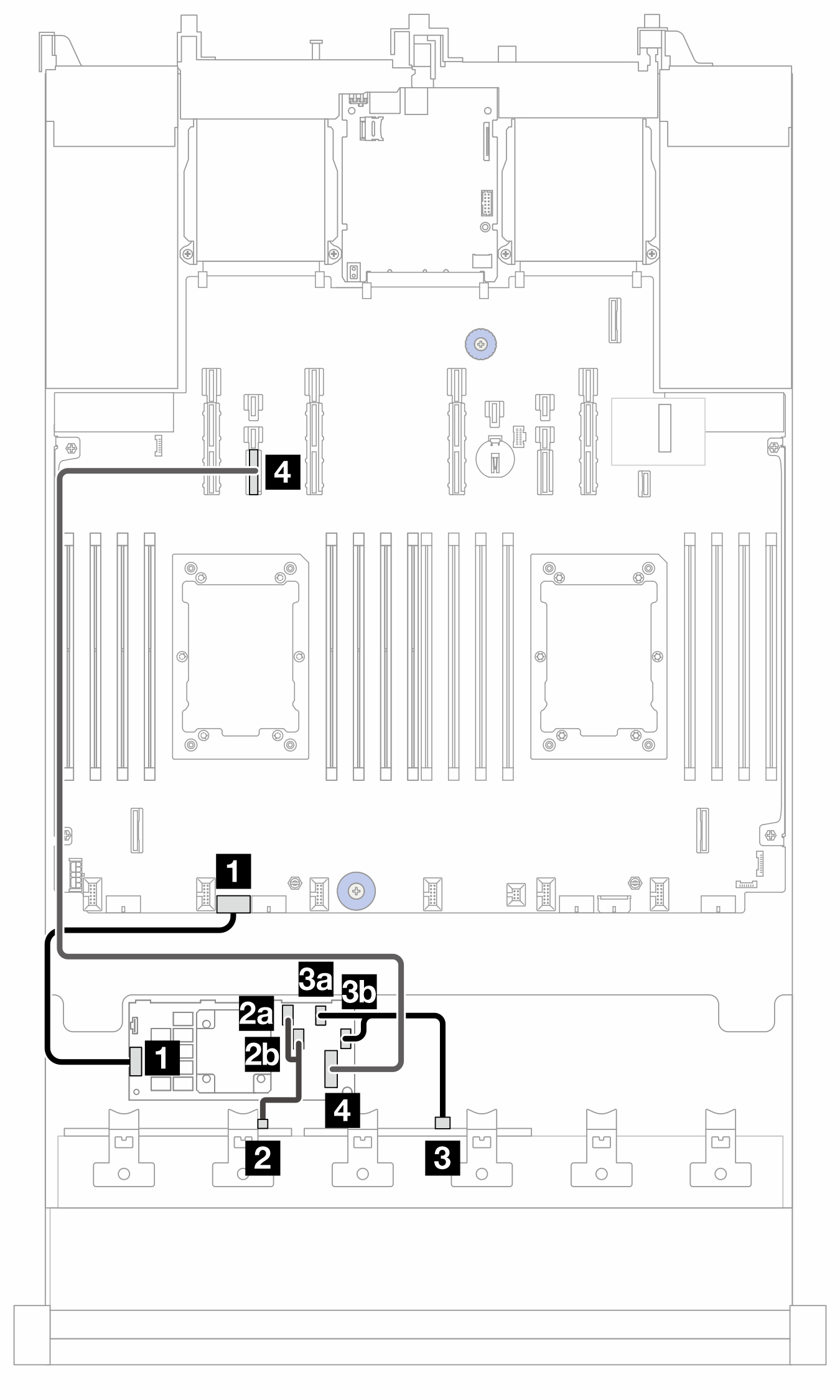

รูปที่ 6. การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 2/7)
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว; PB: แผงโปรเซสเซอร์
| จาก (อะแดปเตอร์ CFF 16i) | ไปยัง | ความยาวสาย |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 มม. |
| 2a C0 | 2 BP1: SAS | 140/140 มม. |
| 2b C1 | ||
| 3a C2 | 3 BP2: SAS | 140/140 มม. |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB: PCIe 7 | 450 มม. |
