ตัวเครื่อง E3.S ที่มี Compute Complex Neptune Core Module
ส่วนนี้จะแสดงข้อมูลการเชื่อมต่อสายแบ็คเพลนสำหรับรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ E3.S ด้านหน้า และ Compute Complex Neptune Core Module
รูปที่ 1. การกำหนดหมายเลขแบ็คเพลน E3.S
การกำหนดค่า E3.S ที่รองรับ
ตารางด้านล่างแสดงรายการของการกำหนดค่า E3.S ที่รองรับโดยเซิร์ฟเวอร์ที่มี Compute Complex Neptune Core Module
หมายเหตุ
ในตารางด้านล่าง
1T
หมายถึงไดรฟ์ E3.S แบบ Hot-swapขณะอัปเกรดไดรฟ์ E3.S ให้ปฏิบัติตามลำดับการติดตั้งที่ระบุไว้ในตารางด้านล่าง
BP1 | BP2 | BP3 | BP4 | BP5 | BP6 | BP7 | BP8 |
|---|---|---|---|---|---|---|---|
| โปรเซสเซอร์ 2 | โปรเซสเซอร์ 1 | ||||||
4x1T | 4x1T | ||||||
4x1T | 4x1T | 4x1T | 4x1T | ||||
การเชื่อมต่อสายไฟ

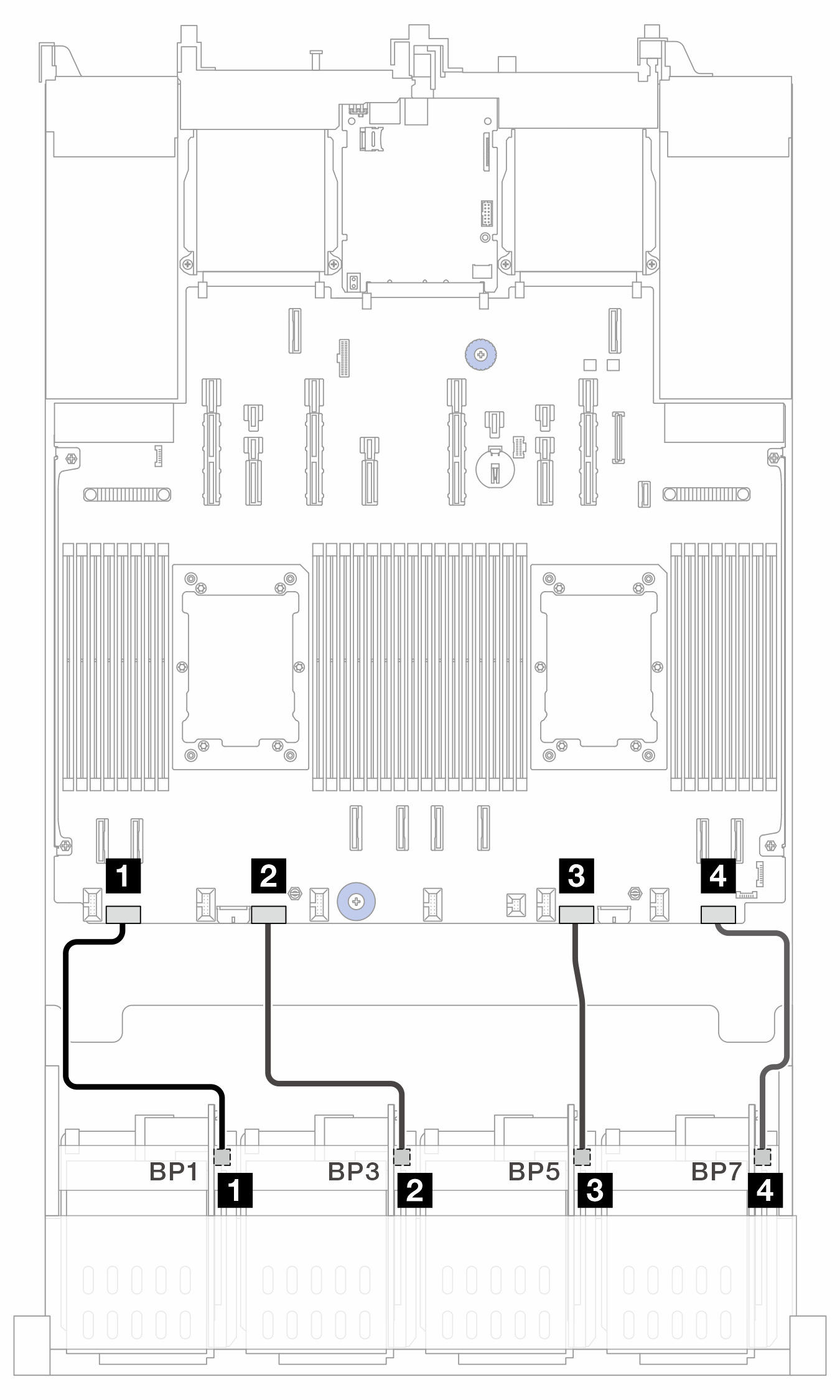

รูปที่ 2. การเชื่อมต่อสายไฟ
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 BP1: PWR | 1 PWR 1 | 250 มม. |
| 2 BP3: PWR | 2 PWR 2 | 250 มม. |
| 3 BP5: PWR | 3 PWR 3 | 250 มม. |
| 4 BP7: PWR | 4 PWR 4 | 250 มม. |
การเชื่อมต่อสายสัญญาณ

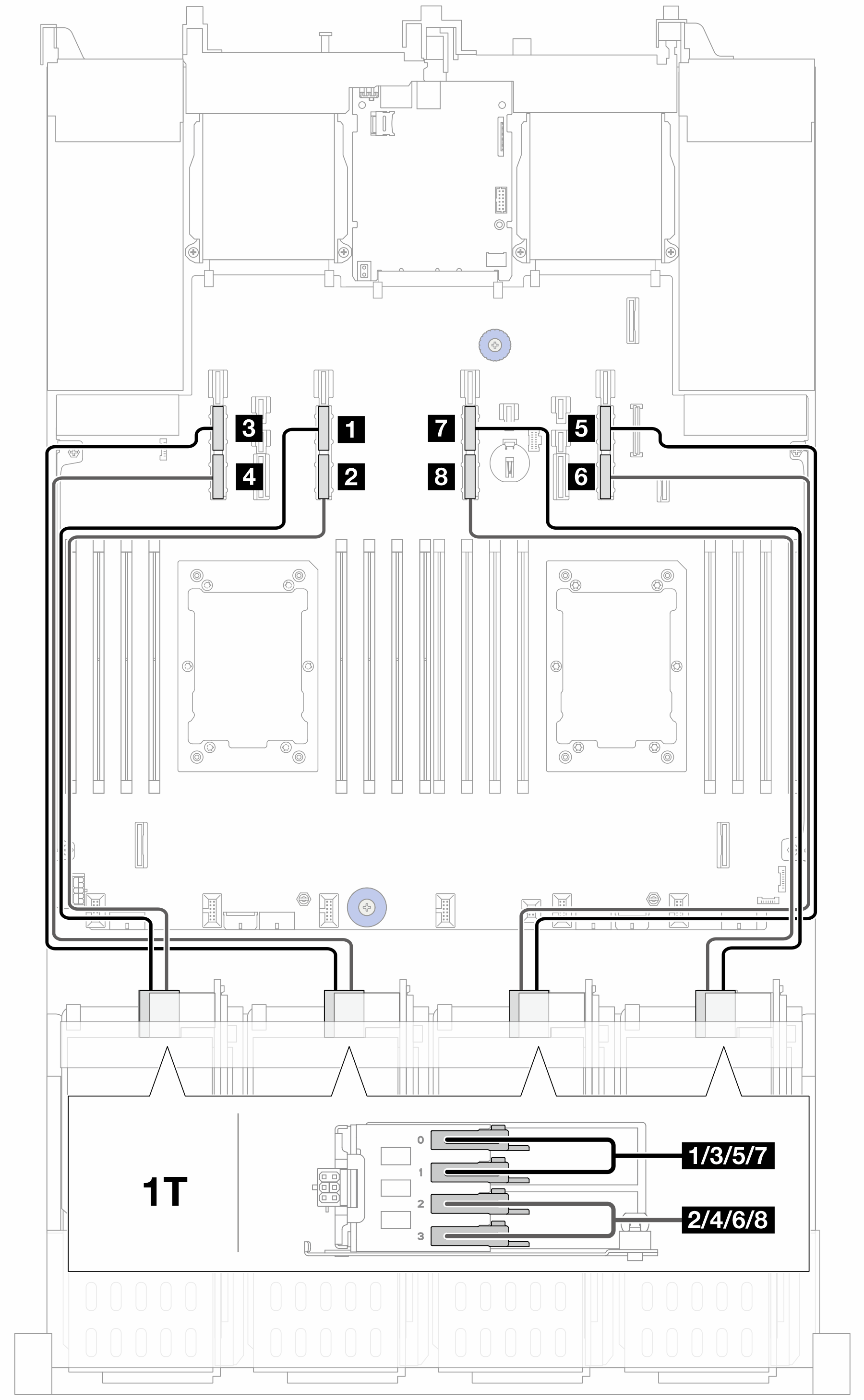

รูปที่ 3. การเชื่อมต่อสายสัญญาณ
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 BP1: ช่องใส่ 0, ช่องใส่ 1 | 1 PCIe 13A | 630 มม. |
| 2 BP1: ช่องใส่ 2, ช่องใส่ 3 | 2 PCIe 13B | 630 มม. |
| 3 BP3: ช่องใส่ 0, ช่องใส่ 1 | 3 PCIe 15A | 630 มม. |
| 4 BP3: ช่องใส่ 2, ช่องใส่ 3 | 4 PCIe 15B | 630 มม. |
| 5 BP5: ช่องใส่ 0, ช่องใส่ 1 | 5 PCIe 9A | 630 มม. |
| 6 BP5: ช่องใส่ 2, ช่องใส่ 3 | 6 PCIe 9B | 630 มม. |
| 7 BP7: ช่องใส่ 0, ช่องใส่ 1 | 7 PCIe 11A | 630 มม. |
| 8 BP7: ช่องใส่ 2, ช่องใส่ 3 | 8 PCIe 11B | 630 มม. |
