การเดินสายอะแดปเตอร์ ConnectX-8
ส่วนนี้แสดงข้อมูลการเดินสายสำหรับอะแดปเตอร์ ConnectX-8 InfiniBand

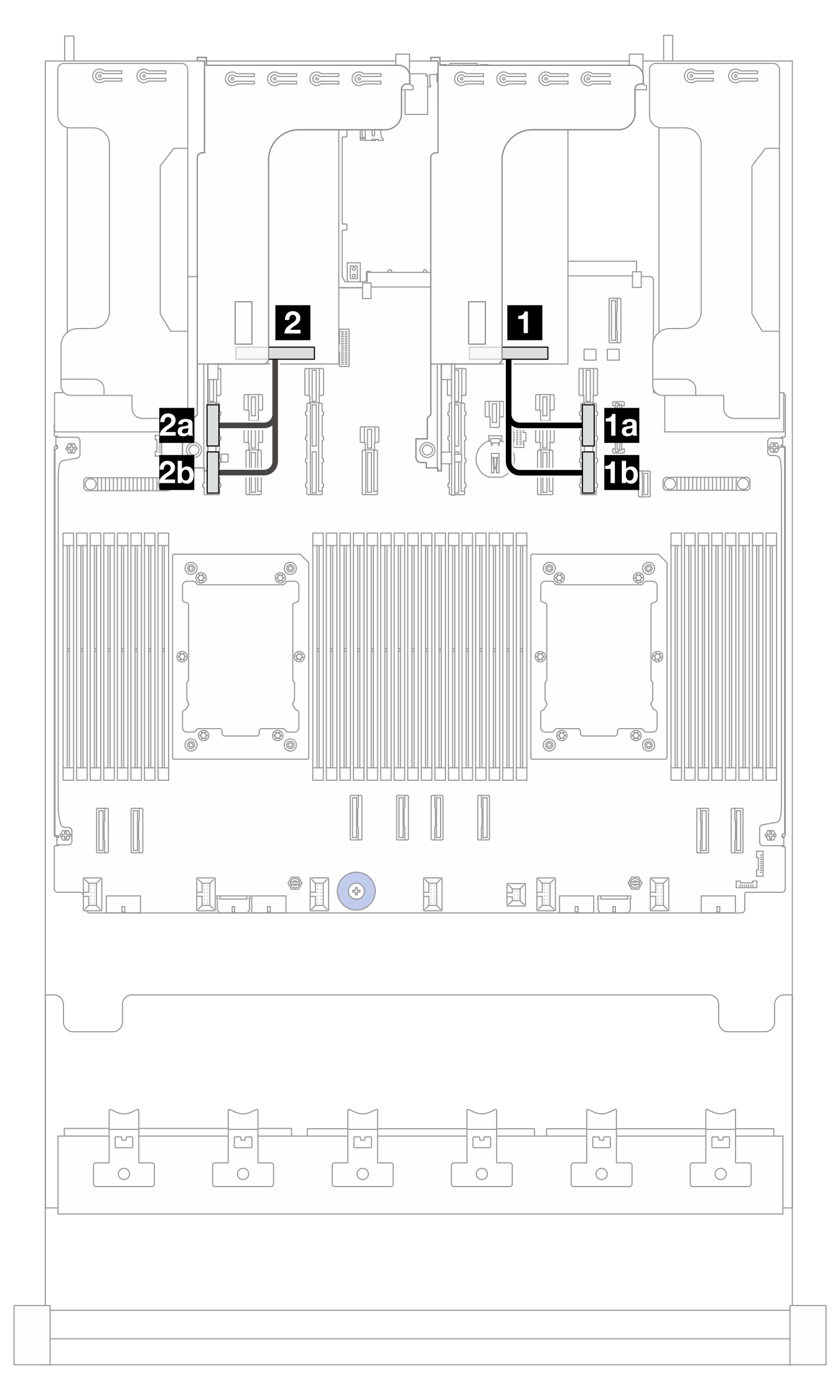

การเดินสายอะแดปเตอร์ ConnectX-8 ในสถานการณ์ที่ 1
สถานการณ์ที่ 1: เซิร์ฟเวอร์มีโปรเซสเซอร์สองตัวและอะแดปเตอร์ ConnectX-8 สองตัว (สาย 1 และสาย 2) หรือโปรเซสเซอร์ 1 ตัวและอะแดปเตอร์ ConnectX-8 หนึ่งตัว (สาย 1)
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 อะแดปเตอร์ ConnectX-8 บนช่องเสียบ 5 | 1a PCIe 9A | 300 มม. |
| 1b PCIe 9B | ||
| 2 อะแดปเตอร์ ConnectX-8 บนช่องเสียบ 7 | 2a PCIe 15A | 300 มม. |
| 2b PCIe 15B |

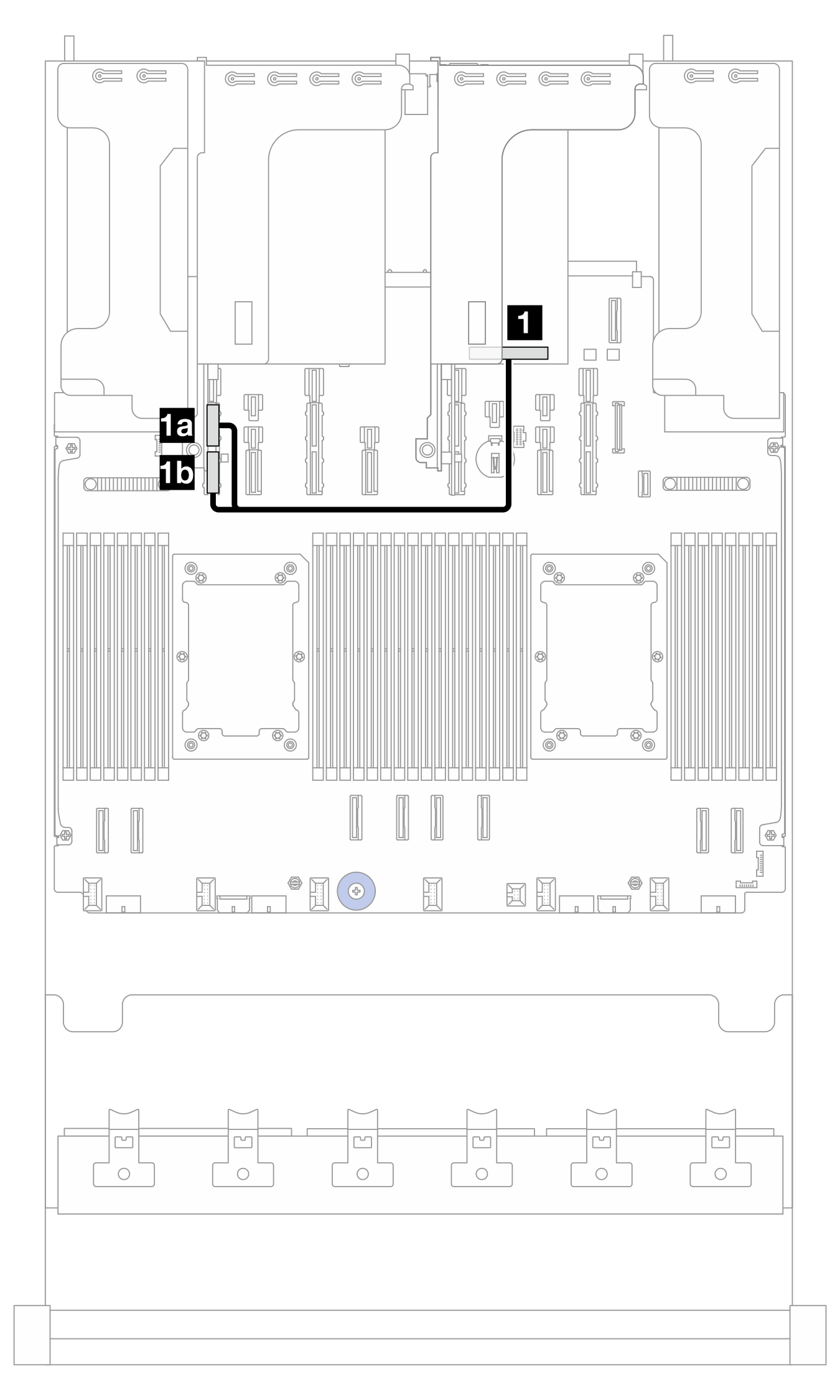

การเดินสายอะแดปเตอร์ ConnectX-8 ในสถานการณ์ที่ 2
สถานการณ์ที่ 2: เซิร์ฟเวอร์มีโปรเซสเซอร์สองตัวและอะแดปเตอร์ ConnectX-8 หนึ่งตัว
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 อะแดปเตอร์ ConnectX-8 บนช่องเสียบ 5 | 1a PCIe 15A | 300 มม. |
| 1b PCIe 15B |
