การเดินสายแบ็คเพลน E3.S

ส่วนนี้จะแสดงข้อมูลการเชื่อมต่อสายแบ็คเพลนสำหรับรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ E3.S ด้านหน้า

การกำหนดค่า E3.S ที่รองรับ

รุ่นเซิร์ฟเวอร์ที่มีช่องใส่ไดรฟ์ E3.S รองรับการกำหนดค่าต่อไปนี้:


1T: ไดรฟ์ E3.S แบบ Hot-swap; 2T: หน่วยความจำ CXL แบบไม่ใช่ Hot-swap ของ E3.S (CMM)

BP1

BP2

BP3

BP4

BP5

BP6

BP7

BP8

 โปรเซสเซอร์ 1


2x2T




4x1T



4x1T




2x2T



2x2T




4x1T



2x2T




2x2T

2x2T

2x2T




4x1T

4x1T

4x1T

4x1T



4x1T

2x2T

4x1T

2x2T



4x1T

2x2T

2x2T

2x2T

โปรเซสเซอร์ 2โปรเซสเซอร์ 1

4x1T



4x1T



2x2T



2x2T



4x1T



4x1T



4x1T



4x1T



2x2T



2x2T



2x2T



2x2T



4x1T



2x2T



4x1T



2x2T



4x1T

4x1T

4x1T



4x1T

4x1T

4x1T



2x2T

2x2T

2x2T



2x2T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

4x1T



4x1T

2x2T

4x1T



4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

การเชื่อมต่อสายไฟ

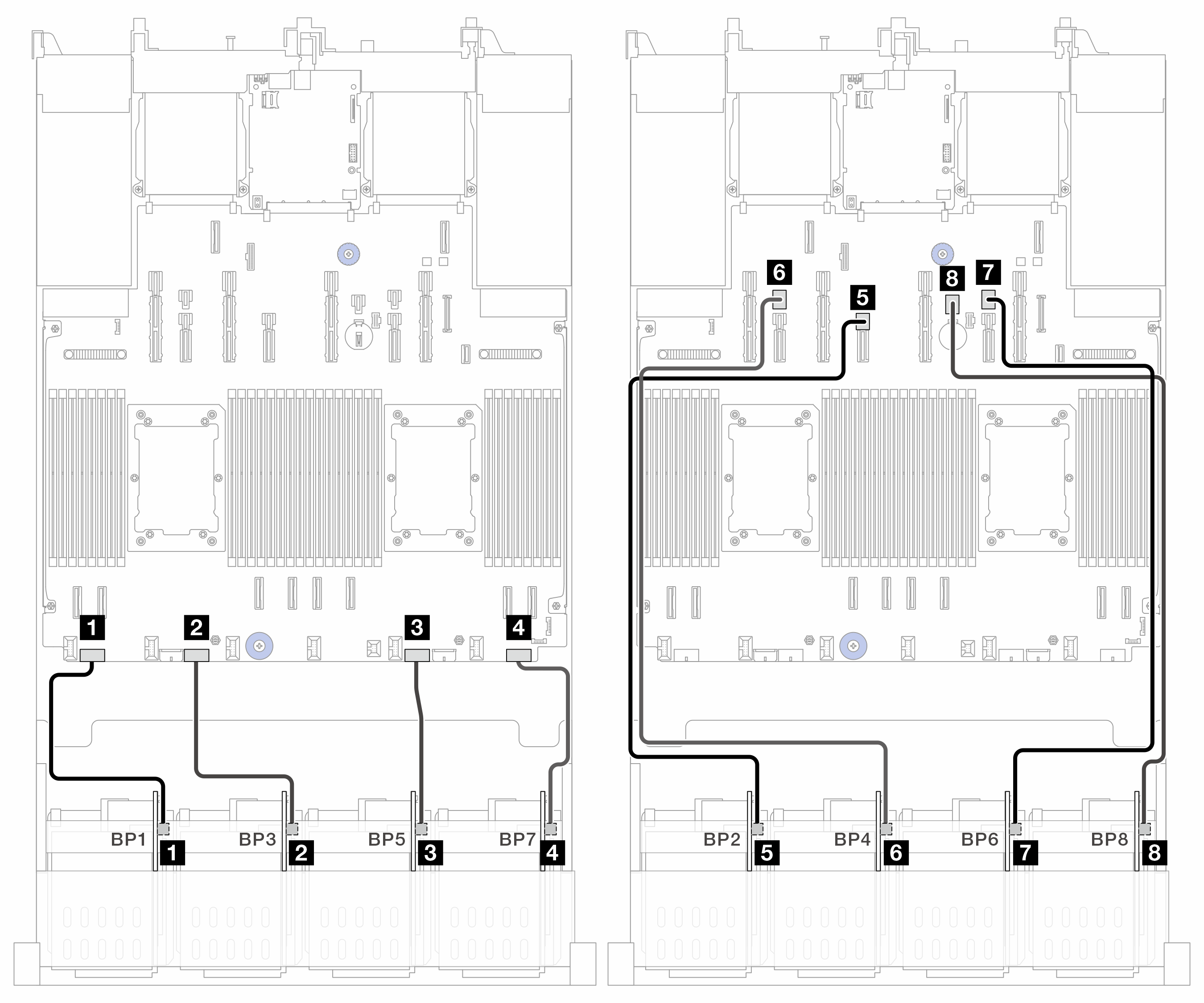

รูปที่ 1. การเชื่อมต่อสายไฟ

จากไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 BP1: PWR1 PWR 1250 มม.
2 BP3: PWR2 PWR 2250 มม.
3 BP5: PWR3 PWR 3250 มม.
4 BP7: PWR4 PWR 4250 มม.
5 BP2: PWR5 PWR 12700 มม.
6 BP4: PWR6 PWR 23700 มม.
7 BP6: PWR7 PWR 20700 มม.
8 BP8: PWR8 PWR 21700 มม.

การเชื่อมต่อสายสัญญาณ

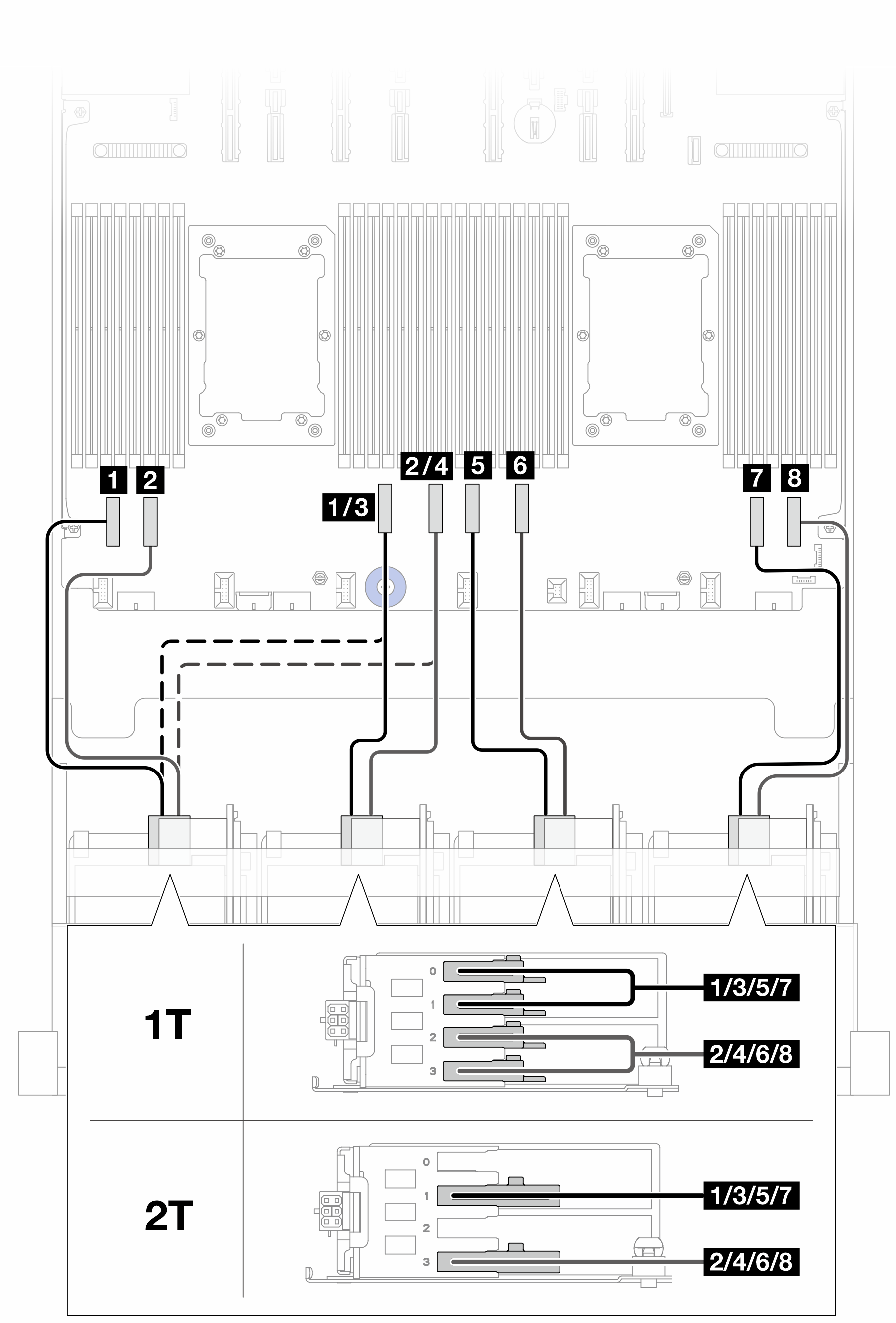

รูปที่ 2. การเชื่อมต่อสายสัญญาณสำหรับ BP 1/3/5/7

จากไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1
  • BP1: ช่องใส่ 0-1 (1T)

  • BP1: ช่องใส่ 1 (2T)

1
  • PCIe 8 (เมื่อติดตั้ง BP3)

  • PCIe 6 (เมื่อไม่ได้ติดตั้ง BP3)

300 มม.
2
  • BP1: ช่อง 2-3 (1T)

  • BP1: ช่องใส่ 3 (2T)

2
  • PCIe 7 (เมื่อติดตั้ง BP3)

  • PCIe 5 (เมื่อไม่ได้ติดตั้ง BP3)

300 มม.
3
  • BP3: ช่องใส่ 0-1 (1T)

  • BP3: ช่องใส่ 1 (2T)

3 PCIe 6300 มม.
4
  • BP3: ช่องใส่ 2-3 (1T)

  • BP3: ช่องใส่ 3 (2T)

4 PCIe 5300 มม.
5
  • BP5: ช่องใส่ 0-1 (1T)

  • BP5: ช่องใส่ 1 (2T)

5 PCIe 4300 มม.
6
  • BP5: ช่องใส่ 2-3 (1T)

  • BP5: ช่องใส่ 3 (2T)

6 PCIe 3300 มม.
7
  • BP7: ช่องใส่ 0-1 (1T)

  • BP7: ช่องใส่ 1 (2T)

7 PCIe 2300 มม.
8
  • BP7: ช่องใส่ 2-3 (1T)

  • BP7: ช่องใส่ 3 (2T)

8 PCIe 1300 มม.

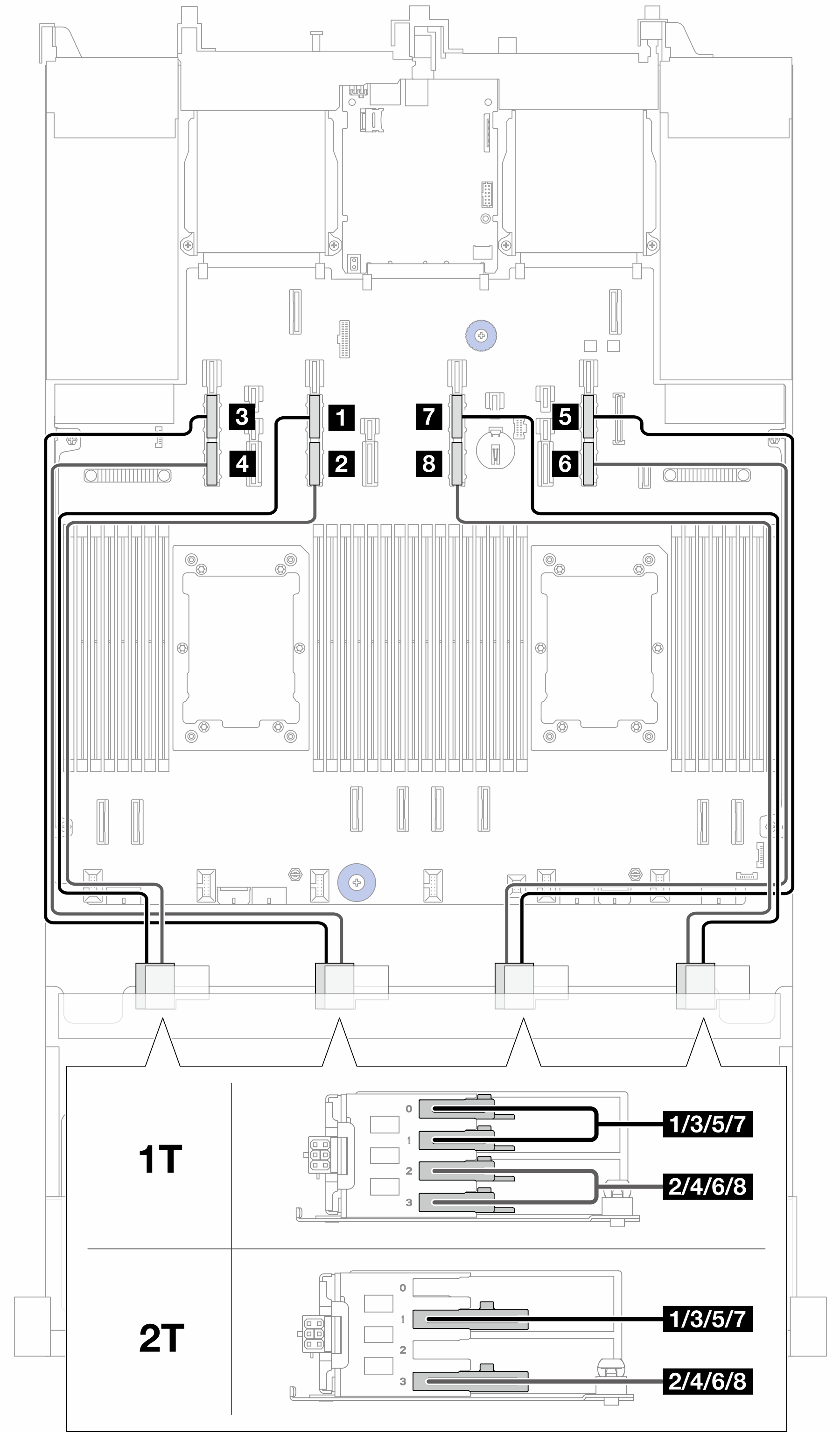

รูปที่ 3. การเชื่อมต่อสายสัญญาณสำหรับ BP 2/4/6/8

จากไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1
  • BP2: ช่องใส่ 0-1 (1T)

  • BP2: ช่องใส่ 1 (2T)

1 PCIe 13A630 มม.
2
  • BP2: ช่องใส่ 2-3 (1T)

  • BP2: ช่องใส่ 3 (2T)

2 PCIe 13B630 มม.
3
  • BP4: ช่องใส่ 0-1 (1T)

  • BP4: ช่องใส่ 1 (2T)

3 PCIe 15A630 มม.
4
  • BP4: ช่อง 2-3 (1T)

  • BP4: ช่อง 3 (2T)

4 PCIe 15B630 มม.
5
  • BP6: ช่องใส่ 0-1 (1T)

  • BP6: ช่อง 1 (2T)

5 PCIe 9A630 มม.
6
  • BP6: ช่อง 2-3 (1T)

  • BP6: ช่องใส่ 3 (2T)

6 PCIe 9B630 มม.
7
  • BP8: ช่องใส่ 0-1 (1T)

  • BP8: ช่องใส่ 1 (2T)

7 PCIe 11A630 มม.
8
  • BP8: ช่องใส่ 2-3 (1T)

  • BP8: ช่องใส่ 3 (2T)

8 PCIe 11B630 มม.
