E3.S 백플레인 케이블 배선

이 섹션에서는 앞면 E3.S 베이가 지원되는 서버 모델의 백플레인 케이블 연결 정보를 제공합니다.

지원되는 E3.S 구성​

E3.S 드라이브 베이가 있는 서버 모델은 다음 구성을 지원합니다.


1T: E3.S 핫 스왑 드라이브, 2T: E3.S 비 핫 스왑 CXL 메모리(CMM)

BP1

BP2

BP3

BP4

BP5

BP6

BP7

BP8

 프로세서 1


2x2T




4x1T



4x1T




2x2T



2x2T




4x1T



2x2T




2x2T

2x2T

2x2T




4x1T

4x1T

4x1T

4x1T



4x1T

2x2T

4x1T

2x2T



4x1T

2x2T

2x2T

2x2T

프로세서 2프로세서 1

4x1T



4x1T



2x2T



2x2T



4x1T



4x1T



4x1T



4x1T



2x2T



2x2T



2x2T



2x2T



4x1T



2x2T



4x1T



2x2T



4x1T

4x1T

4x1T



4x1T

4x1T

4x1T



2x2T

2x2T

2x2T



2x2T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

4x1T



4x1T

2x2T

4x1T



4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

전원 케이블 연결​

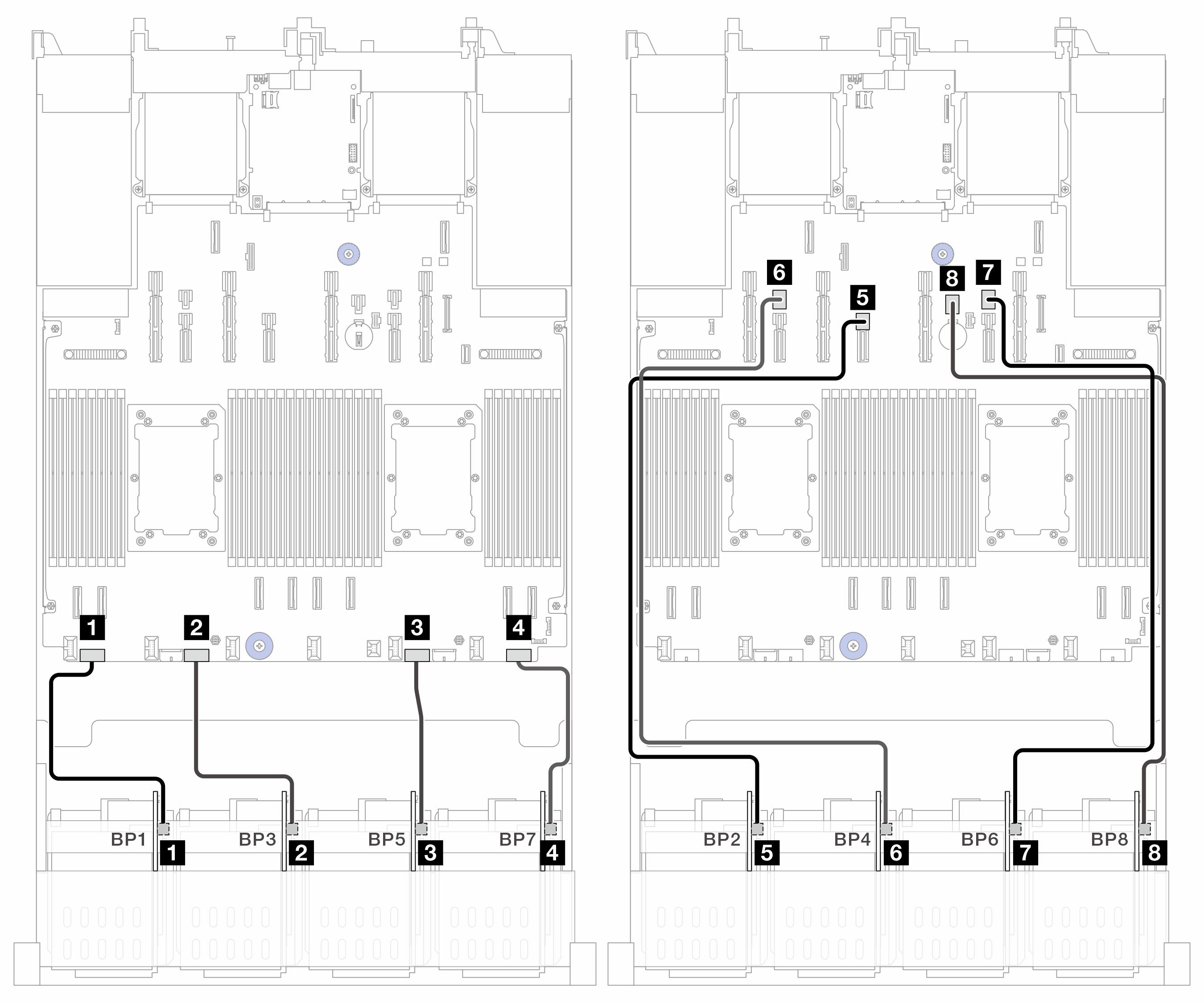

그림 1. 전원 케이블 연결

시작도착(프로세서 보드)케이블 길이
1 BP1: PWR1 PWR 1250mm
2 BP3: PWR2 PWR 2250mm
3 BP5: PWR3 PWR 3250mm
4 BP7: PWR4 PWR 4250mm
5 BP2: PWR5 PWR 12700mm
6 BP4: PWR6 PWR 23700mm
7 BP6: PWR7 PWR 20700mm
8 BP8: PWR8 PWR 21700mm

신호 케이블 연결​

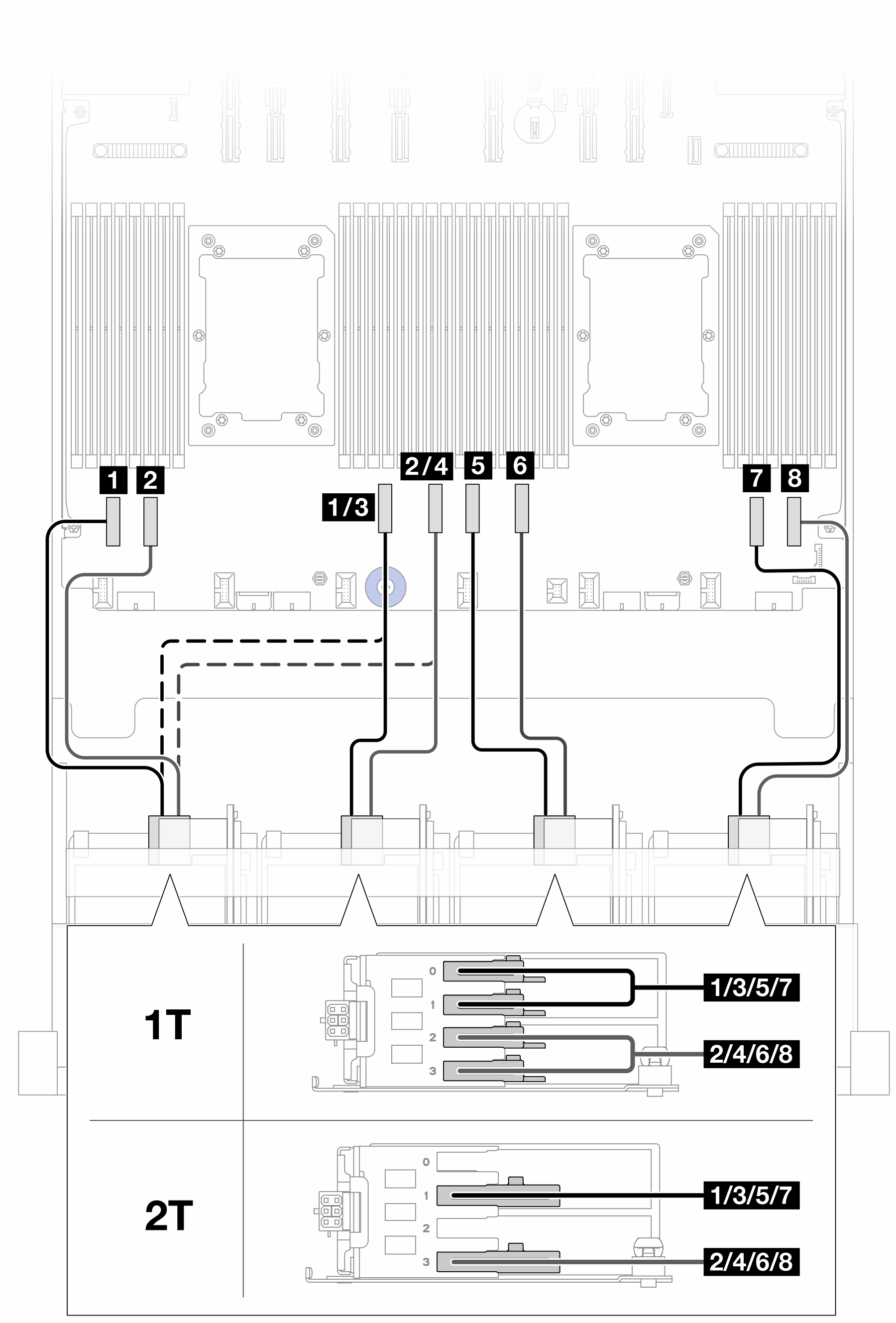

그림 2. BP 1/3/5/7용 신호 케이블 연결

시작도착(프로세서 보드)케이블 길이
1

  • BP1: 베이 0-1(1T)

  • BP1: 베이 1(2T)

1

  • PCIe 8(BP3가 설치된 경우)

  • PCIe 6(BP3가 설치되지 않은 경우)

300mm
2

  • BP1: 베이 2-3(1T)

  • BP1: 베이 3(2T)

2

  • PCIe 7(BP3가 설치된 경우)

  • PCIe 5(BP3가 설치되지 않은 경우)

300mm
3

  • BP3: 베이 0-1(1T)

  • BP3: 베이 1(2T)

3 PCIe 6300mm
4

  • BP3: 베이 2-3(1T)

  • BP3: 베이 3(2T)

4 PCIe 5300mm
5

  • BP5: 베이 0-1(1T)

  • BP5: 베이 1(2T)

5 PCIe 4300mm
6

  • BP5: 베이 2-3(1T)

  • BP5: 베이 3(2T)

6 PCIe 3300mm
7

  • BP7: 베이 0-1(1T)

  • BP7: 베이 1(2T)

7 PCIe 2300mm
8

  • BP7: 베이 2-3(1T)

  • BP7: 베이 3(2T)

8 PCIe 1300mm

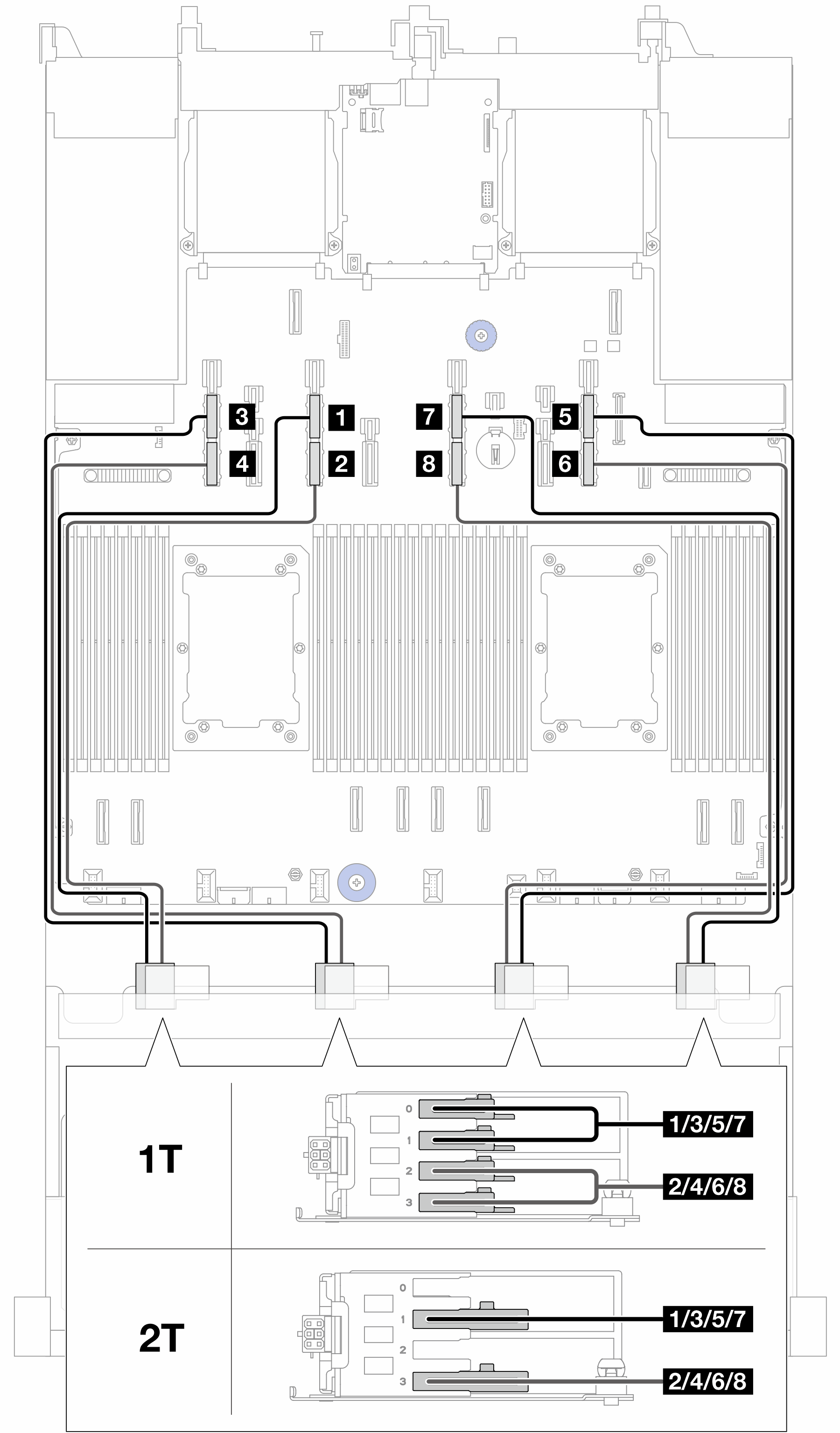

그림 3. BP 2/4/6/8의 신호 케이블 연결

시작도착(프로세서 보드)케이블 길이
1

  • BP2: 베이 0-1(1T)

  • BP2: 베이 1(2T)

1 PCIe 13A630mm
2

  • BP2: 베이 2-3(1T)

  • BP2: 베이 3(2T)

2 PCIe 13B630mm
3

  • BP4: 베이 0-1(1T)

  • BP4: 베이 1(2T)

3 PCIe 15A630mm
4

  • BP4: 베이 2-3(1T)

  • BP4: 베이 3(2T)

4 PCIe 15B630mm
5

  • BP6: 베이 0-1(1T)

  • BP6: 베이 1(2T)

5 PCIe 9A630mm
6

  • BP6: 베이 2-3(1T)

  • BP6: 베이 3(2T)

6 PCIe 9B630mm
7

  • BP8: 베이 0-1(1T)

  • BP8: 베이 1(2T)

7 PCIe 11A630mm
8

  • BP8: 베이 2-3(1T)

  • BP8: 베이 3(2T)

8 PCIe 11B630mm
