OCP 모듈 케이블 배선
이 섹션에서는 PCIe x16 연결이 있는 OCP 모듈의 케이블 라우팅 정보를 제공합니다.

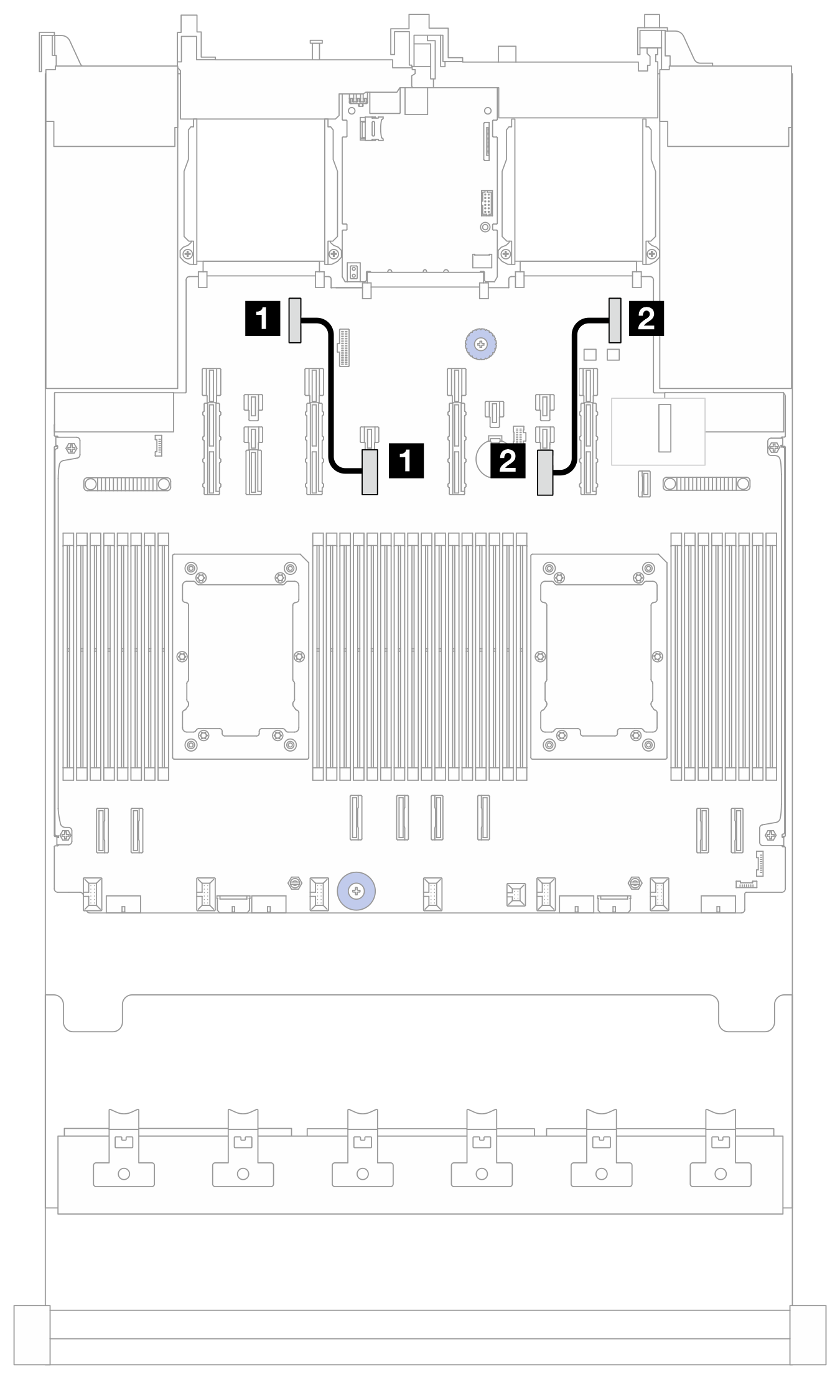

그림 1. PCIe x16 연결이 있는 OCP 모듈의 케이블 배선
| 시작(프로세서 보드) | 도착(프로세서 보드) | 길이 |
|---|---|---|
| 1 OCP 확장 커넥터 2 | 1 PCIe 커넥터 12 | 160mm |
| 2 OCP 확장 커넥터 1 | 2 PCIe 커넥터 10 | 160mm |
