Roteamento de cabos do adaptador ConnectX-8
Esta seção fornece informações de roteamento de cabos para o adaptador ConnectX-8 InfiniBand.

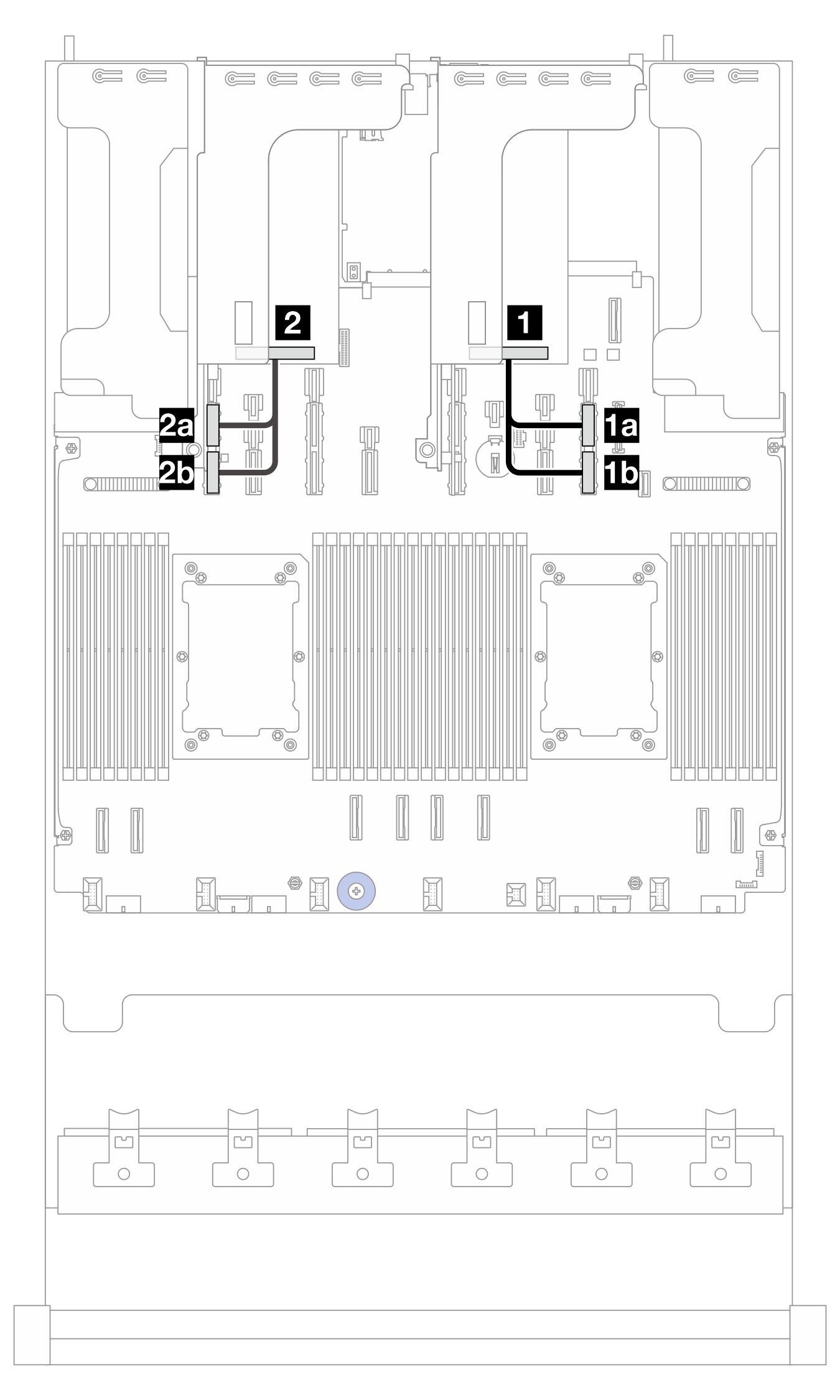

Roteamento de cabos do adaptador ConnectX-8 no cenário 1
Cenário 1: O servidor está equipado com dois processadores e dois adaptadores ConnectX-8 (cabo 1 e cabo 2) ou um processador e um adaptador ConnectX-8 (cabo 1).
| No | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 adaptador ConnectX-8 no slot 5 | 1a PCIe 9A | 300 milímetros |
| 1b PCIe 9B | ||
| 2 adaptador ConnectX-8 no slot 7 | 2a PCIe 15A | 300 milímetros |
| 2b PCIe 15B |

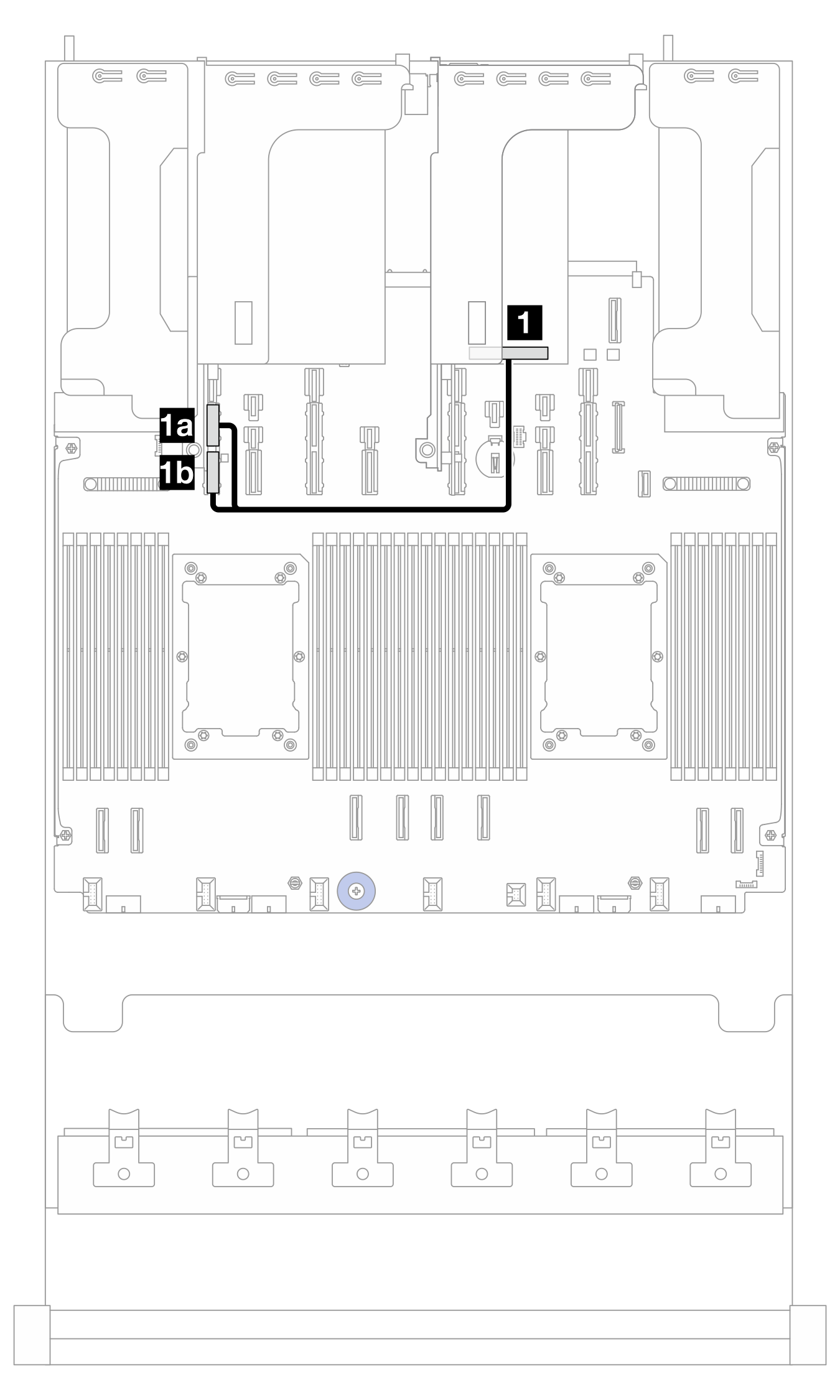

Roteamento de cabos do adaptador ConnectX-8 no cenário 2
Cenário 2: O servidor está equipado com dois processadores e um adaptador ConnectX-8.
| No | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 adaptador ConnectX-8 no slot 5 | 1a PCIe 15A | 300 milímetros |
| 1b PCIe 15B |
