Roteamento de cabos do backplane da unidade: chassi de 2,5 polegadas com Compute Complex Neptune Core Module

Esta seção fornece informações sobre a conexão do cabo do backplane para modelos de servidor com compartimentos de unidade frontal de 2,5 polegadas e Compute Complex Neptune Core Module.

Conexões de cabos de alimentação​

Para conexões de cabo de alimentação, consulte Roteamento de cabos do backplane da unidade: chassi de 2,5 polegadas sem Compute Complex Neptune Core Module.

Conexões de cabo de sinal​

Os números de configuração na tabela abaixo são apenas para fins descritivos.
Configuração do BP.Controlador de armazenamentoNº. da config.
8 SAS/SATA de 2,5 polegadas (BP1)

8 x 2,5 polegadas AnyBay (modo triplo)

1 SFF 8i/16i1
1 x CFF 16i2
8 NVMe de 2,5 polegadas (BP1)N/D3
8 AnyBay de 2,5 polegadas (BP1)1 SFF 8i/16i4
1 x CFF 16i5
16 SAS/SATA de 2,5 polegadas (BP1 + BP2)

16 x 2,5 polegadas AnyBay (modo triplo)

2 x SFF 8i ou 1 x SFF 16i6
1 x CFF 16i7
NVMe de 16 x 2,5 polegadas (BP1 + BP2)N/D8
8 AnyBay de 2,5 polegadas + 8 NVMe de 2,5 polegadas (BP1 + BP2)1 SFF 8i/16i9
1 x CFF 16i10
8 SAS/SATA de 2,5 polegadas + 8 AnyBay de 2,5 polegadas (BP1 + BP2)2 x SFF 8i ou 1 x SFF 16i11
1 x CFF 16i12
8 SAS/SATA de 2,5 polegadas + 8 NVMe de 2,5 polegadas (BP1 + BP2)1 SFF 8i/16i13
1 x CFF 16i14

Roteamento de cabos para adaptador SFF 8i/16i (config. 1/4/6/9/11/13)​

Nota

  • A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.

  • O cabo 2 é necessário apenas em configurações com 8 x 2,5 polegadas SAS/SATA ou AnyBay BP2.

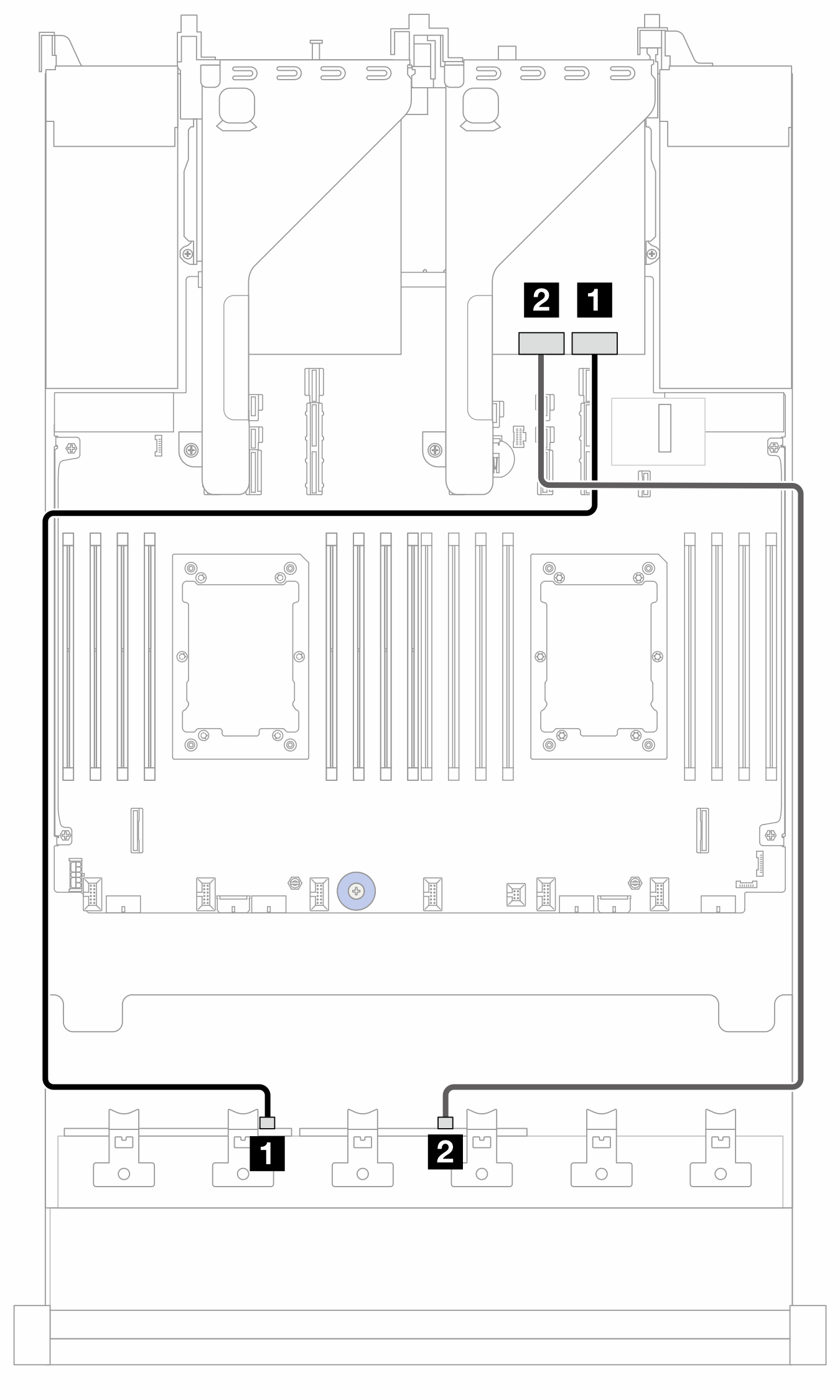

Figura 1. Roteamento de cabos para o adaptador SFF 8i/16i

NoParaComprimento do cabo
1 BP1: SAS1 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

1 Adaptador 16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 milímetros
2 BP2: SAS2 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

2

  • Gen 4: C1

  • Gen 3: C2C3

900 milímetros

Roteamento de cabos NVMe (config. 8/9/10/11/12/13/14)​

Nota
O roteamento de cabos NVMe para BP1 é aplicável apenas a configurações com 8 x 2,5 polegadas AnyBay ou NVMe BP1 (config. 8/9/10).

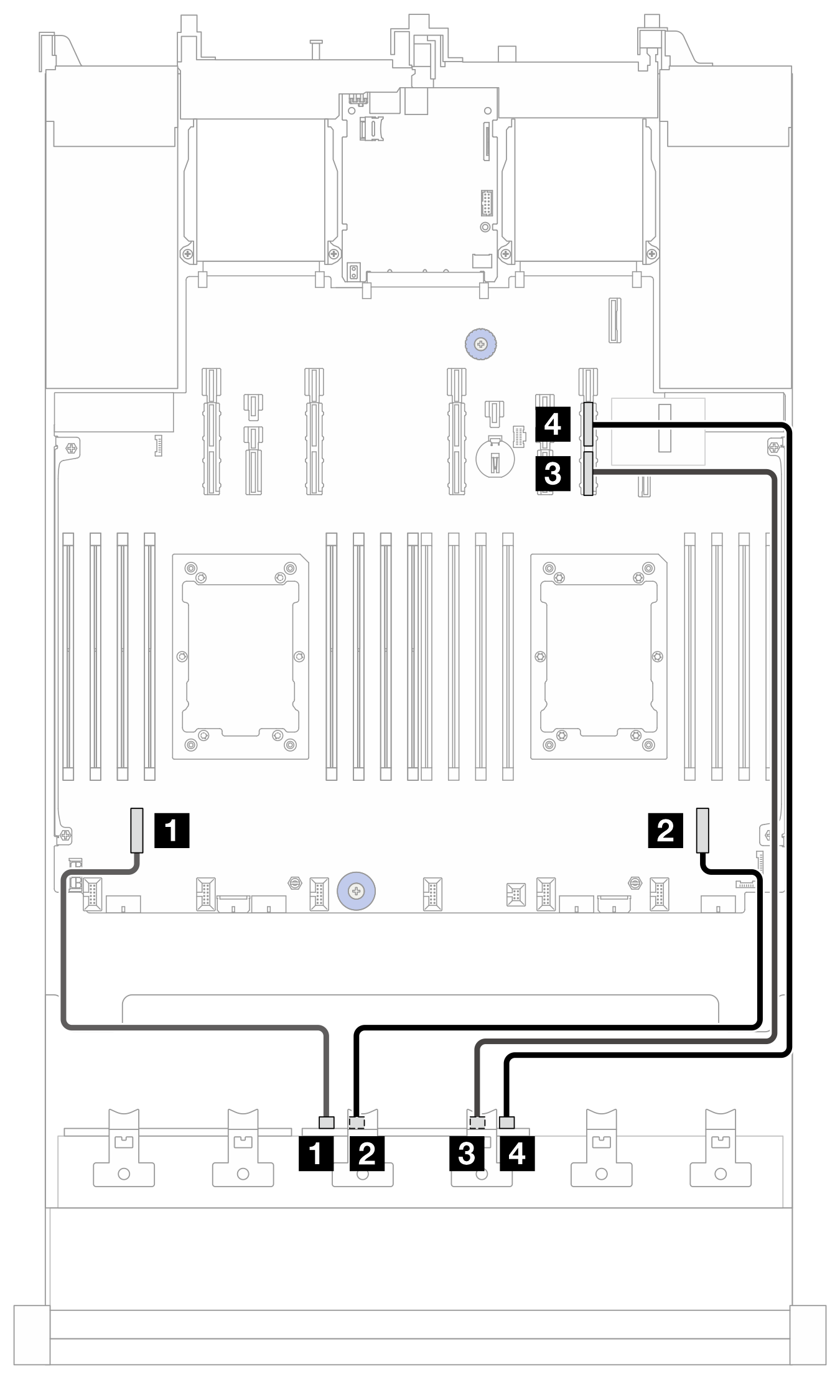

Figura 2. Roteamento de cabos NVMe para BP1

De (BP1)Para (placa do processador)Comprimento do cabo
1 NVMe 0-11 PCIe 13A600 milímetros
2 NVMe 2-32 PCIe 13B600 milímetros
3 NVMe 4–53 PCIe 15B600 milímetros
4 NVMe 6–74 PCIe 15A600 milímetros
Figura 3. Roteamento de cabos NVMe para BP2

De (BP2)Para (placa do processador)Comprimento do cabo
1 NVMe 0-11 PCIe 7350 milímetros
2 NVMe 2-32 PCIe 2450 milímetros
3 NVMe 4–53 PCIe 9B700 milímetros
4 NVMe 6–74 PCIe 9A700 milímetros

Roteamento de cabos para adaptador CFF 16i (config. 5/10/12/14)​

Nota
O cabo 3 é necessário somente na configuração 12.

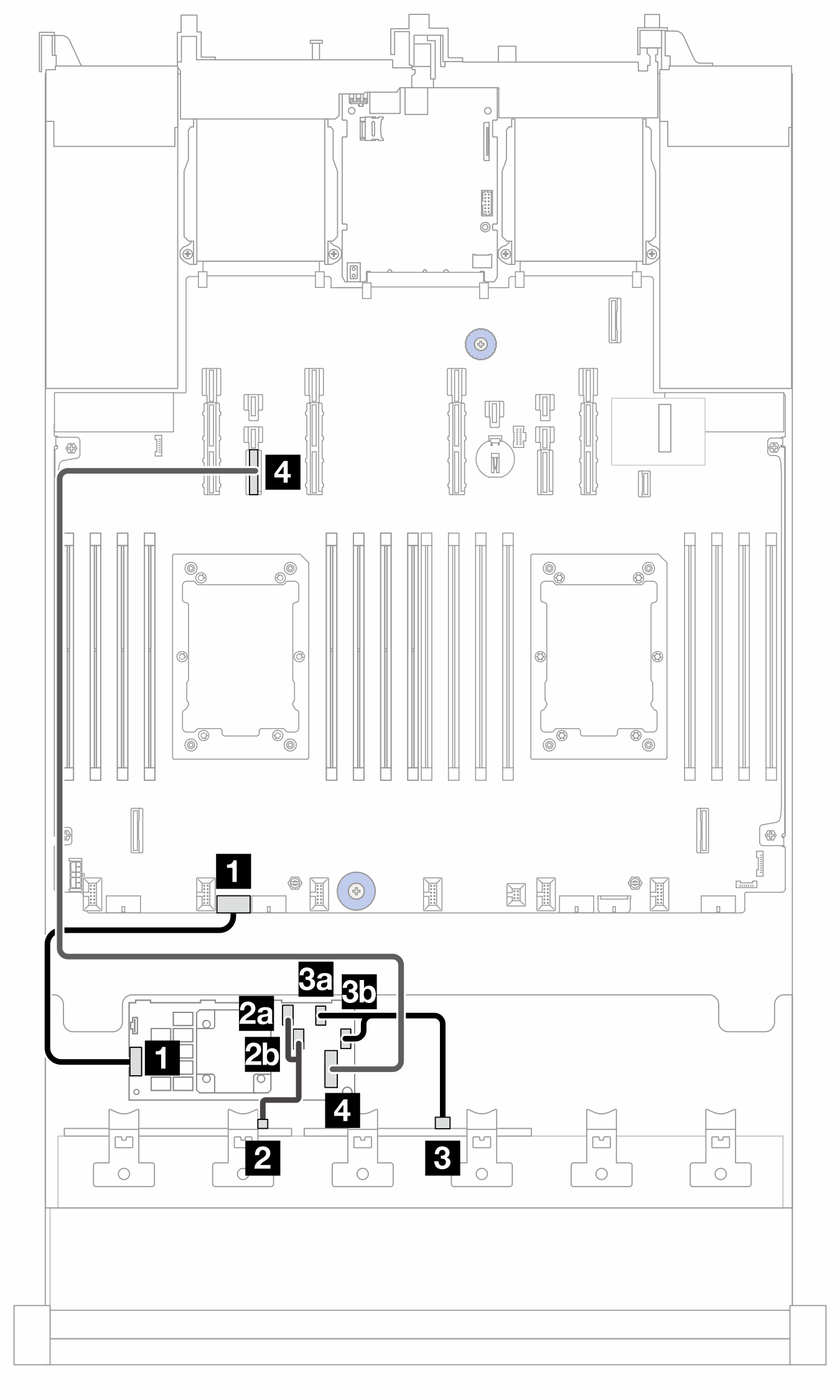

Figura 4. Roteamento de cabos para adaptador CFF 16i (config. 5/10/12/14)

2P: dois processadores; 1P: um processador; PB: placa do processador
De (adaptador CFF 16i)ParaComprimento do cabo
1 POWER1 PB: RAID PWR210 milímetros
2a C02 BP1: SAS140/140 milímetros
2b C1
3a C23 BP2: SAS140/140 milímetros
3b C3
4 MB (CFF INPUT)4 PB: PCIe 14900 milímetros

Roteamento de cabos NVMe (config. 3/4/5)​

Figura 5. Roteamento de cabos NVMe para BP1

De (BP1)Para (placa do processador)Comprimento do cabo
1 NVMe 0-11 PCIe 13A600 milímetros
2 NVMe 2-32 PCIe 13B600 milímetros
3 NVMe 4–53 PCIe 7350 milímetros
4 NVMe 6–74 PCIe 2450 milímetros

Roteamento de cabos para o adaptador CFF 16i (config. 2/7)​

Nota
O cabo 3 é necessário somente na configuração 7.

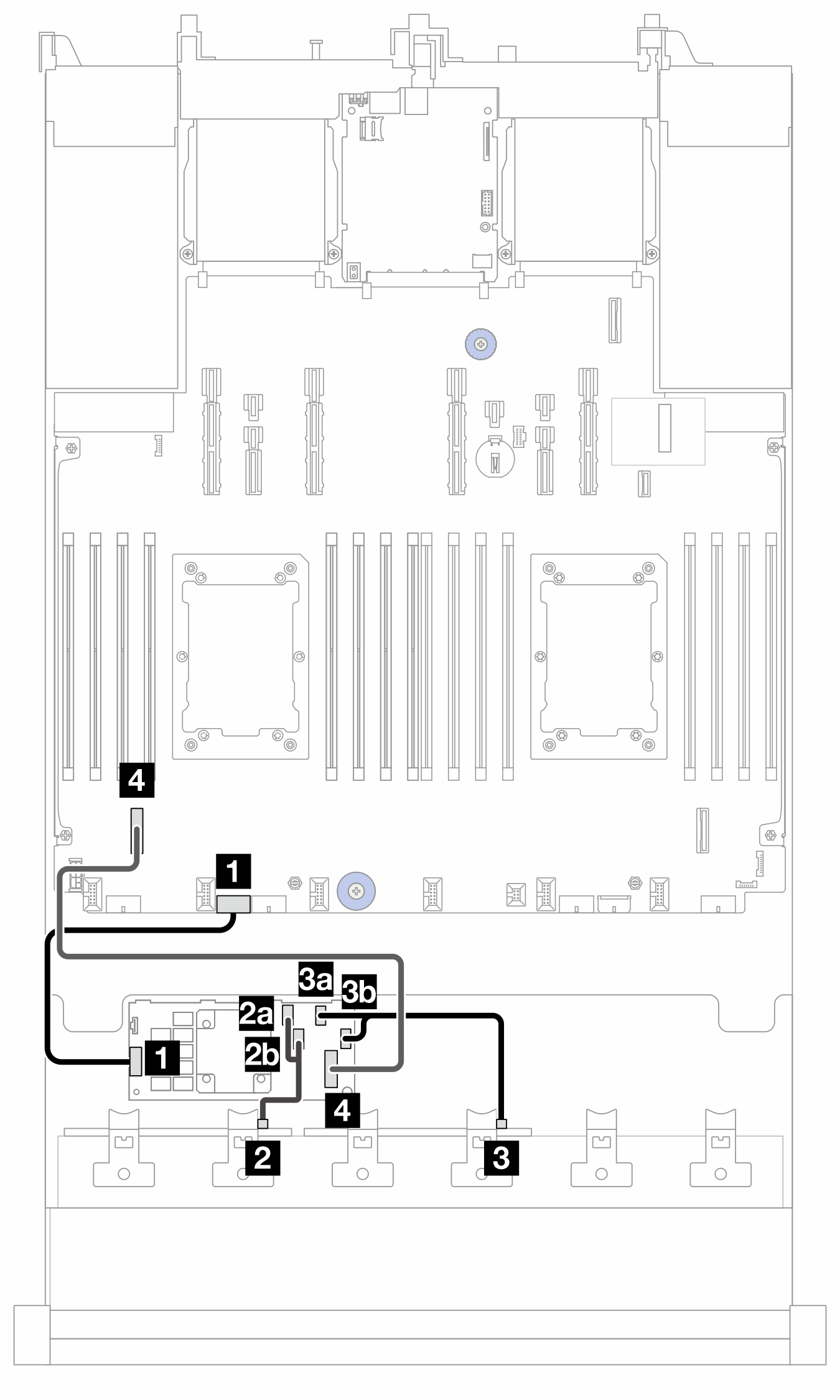

Figura 6. Roteamento de cabos para o adaptador CFF 16i (config. 2/7)

2P: dois processadores; 1P: um processador; PB: placa do processador
De (adaptador CFF 16i)ParaComprimento do cabo
1 POWER1 PB: RAID PWR210 milímetros
2a C02 BP1: SAS140/140 milímetros
2b C1
3a C23 BP2: SAS140/140 milímetros
3b C3
4 MB (CFF INPUT)4 PB: PCIe 7450 milímetros
