Roteamento de cabos do adaptador de GPU
Esta seção fornece informações de roteamento de cabos para os adaptadores de GPU.
Nota
O cabo de alimentação da GPU é necessário apenas quando a potência da GPU é maior ou igual a 75 W.
O local do adaptador de GPU pode ser diferente do mostrado na ilustração, mas o roteamento de cabos é semelhante.
Para informações sobre o roteamento de cabos da placa riser, consulte Roteamento de cabos da placa riser.

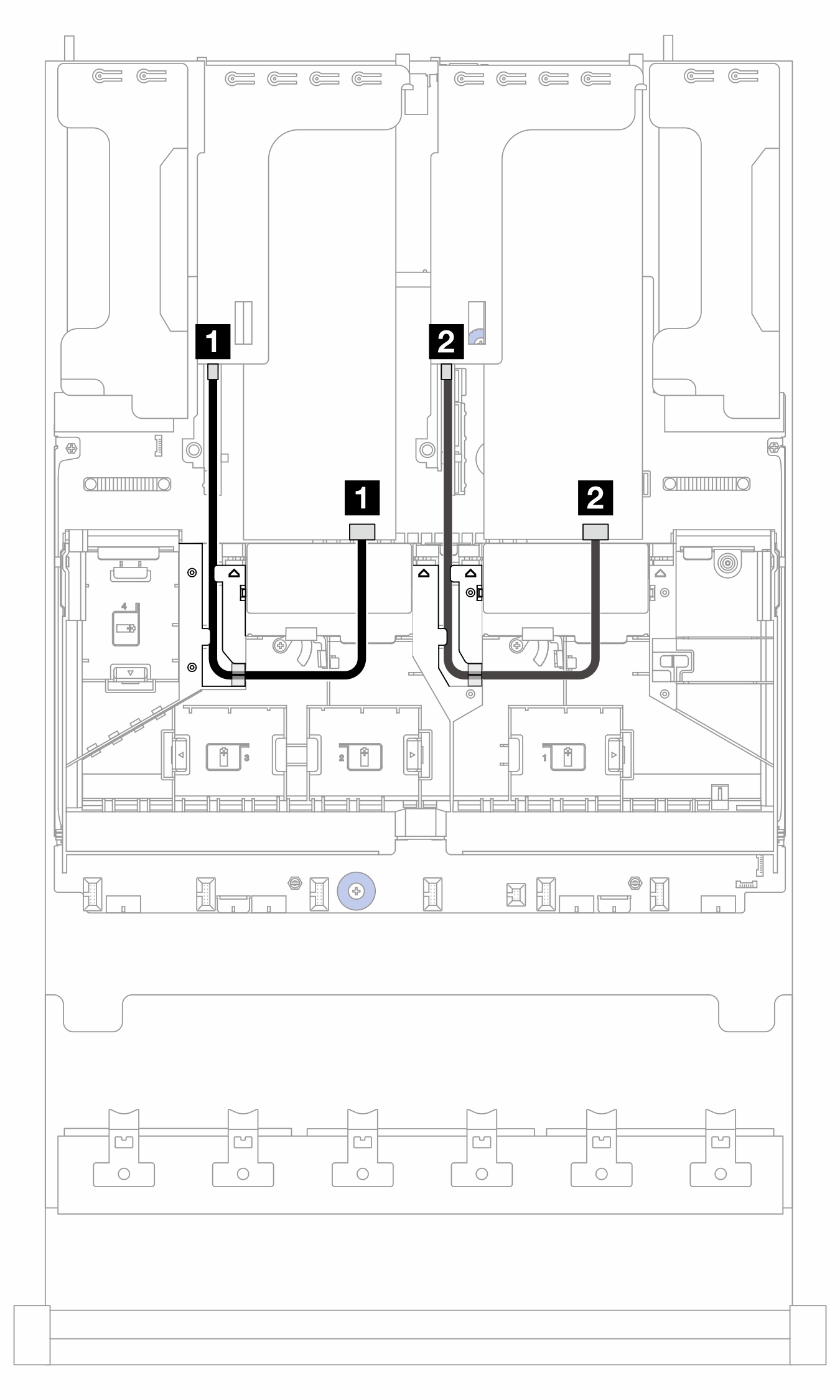

Figura 1. Roteamento de cabos dos adaptadores GPU


De (adaptador GPU) | Até (placa riser) | Comprimento |
---|---|---|
1 Conector de energia | 1 Conector de energia | 320 mm |
2 Conector de alimentação | 2 Conector de alimentação | 320 mm |
