硬碟背板纜線佈線：配備 Compute Complex Neptune Core Module 的 2.5 吋機箱
本節提供配備 2.5 吋前方機槽和 Compute Complex Neptune Core Module 的伺服器型號的背板纜線連接資訊。
電源線連接
有關電源電纜連接，請參閱硬碟背板纜線佈線：未配備 Compute Complex Neptune Core Module 的 2.5 吋機箱。
信號線連接
下表中的配置編號僅用於描述目的。
| BP 配置 | 儲存體控制器 | 配置編號 |
|---|---|---|
| 8 x 2.5 吋 SAS/SATA (BP1) 8 x 2.5 吋 AnyBay（三態） | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 | |
| 8 x 2.5 吋 NVMe (BP1) | 不適用 | 3 |
| 8 x 2.5 吋 AnyBay (BP1) | 1 x SFF 8i/16i | 4 |
| 1 x CFF 16i | 5 | |
| 16 x 2.5 吋 SAS/SATA (BP1 + BP2) 16 x 2.5 吋 AnyBay（三態） | 2 x SFF 8i 或 1 x SFF 16i | 6 |
| 1 x CFF 16i | 7 | |
| 16 x 2.5 吋 NVMe (BP1 + BP2) | 不適用 | 8 |
| 8 x 2.5 吋 AnyBay + 8 x 2.5 吋 NVMe (BP1 + BP2) | 1 x SFF 8i/16i | 9 |
| 1 x CFF 16i | 10 | |
| 8 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay (BP1 + BP2) | 2 x SFF 8i 或 1 x SFF 16i | 11 |
| 1 x CFF 16i | 12 | |
| 8 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 NVMe (BP1 + BP2) | 1 x SFF 8i/16i | 13 |
| 1 x CFF 16i | 14 |
纜線佈線至 SFF 8i/16i 配接卡（配置 1/4/6/9/11/13）
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料，請參閱下表。
只有在 8 x 2.5 吋 SAS/SATA 或 AnyBay BP2 配置中才需要纜線 2。

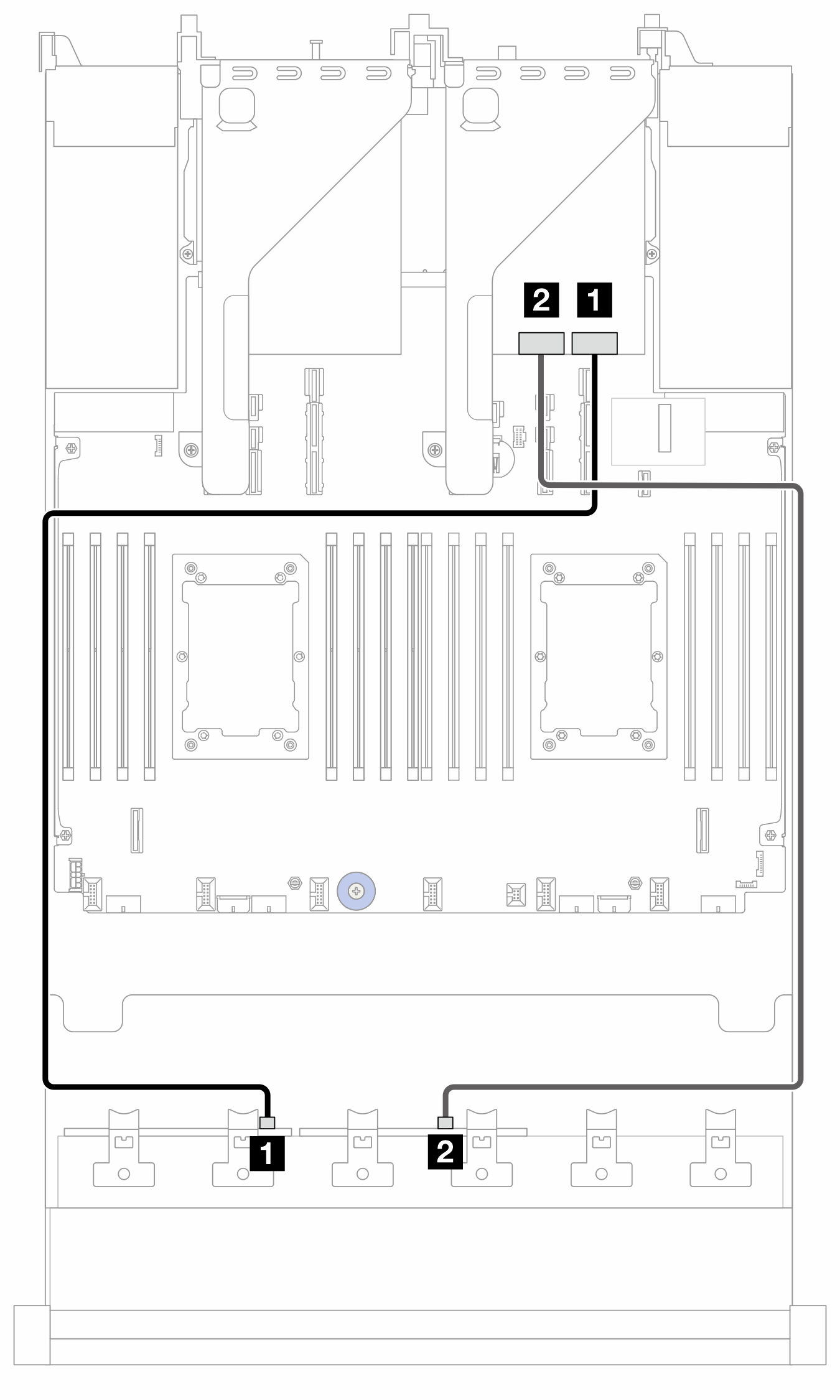

圖 1. 纜線佈線至 SFF 8i/16i 配接卡
| 從 | 到 | 纜線長度 | |
|---|---|---|---|
| 1 BP1：SAS | 1 8i 配接卡：
| 1 16i 配接卡：
| 900 公釐 |
| 2 BP2：SAS | 2 8i 配接卡：
| 2
| 900 公釐 |
NVMe 纜線佈線（配置 8/9/10/11/12/13/14）
註
NVMe 纜線佈線至 BP1 僅適用於配備 8 x 2.5 吋 AnyBay 或 NVMe BP1（配置 8/9/10）的配置。

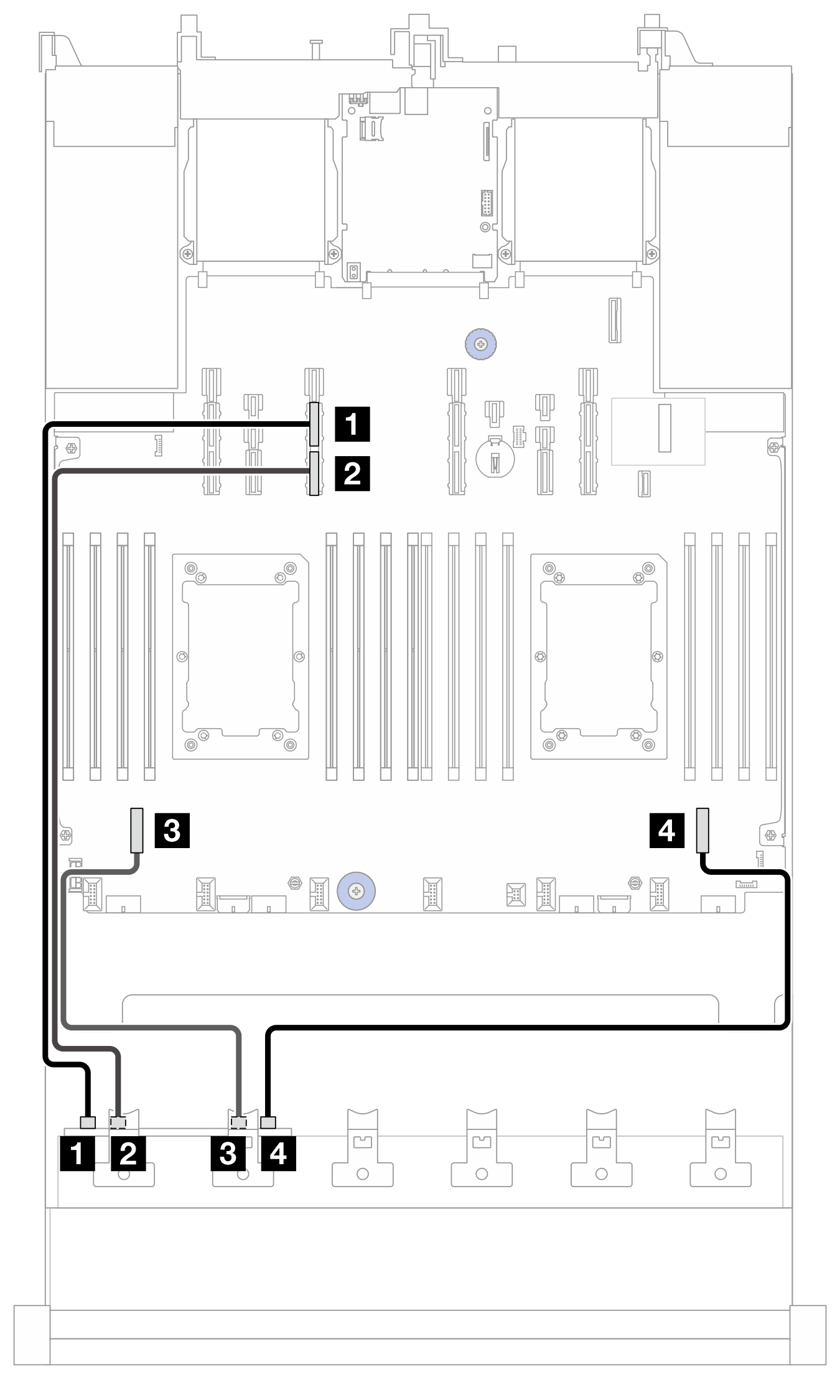

圖 2. NVMe 纜線佈線至 BP1
| 從 (BP1) | 至（處理器板） | 纜線長度 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 公釐 |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 公釐 |
| 3 NVMe 4-5 | 3 PCIe 15B | 600 公釐 |
| 4 NVMe 6-7 | 4 PCIe 15A | 600 公釐 |

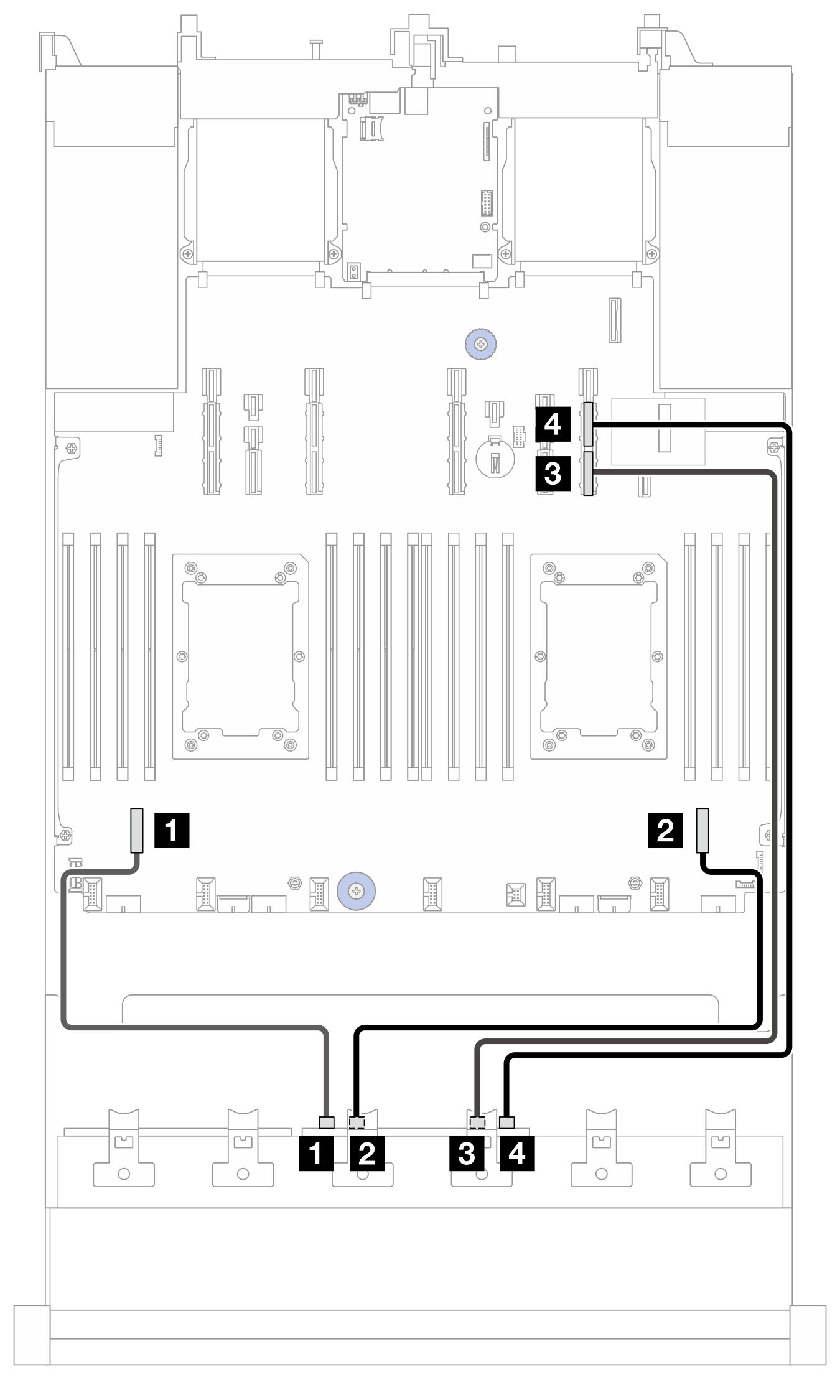

圖 3. NVMe 纜線佈線至 BP2
| 從 (BP2) | 至（處理器板） | 纜線長度 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 7 | 350 公釐 |
| 2 NVMe 2-3 | 2 PCIe 2 | 450 公釐 |
| 3 NVMe 4-5 | 3 PCIe 9B | 700 公釐 |
| 4 NVMe 6-7 | 4 PCIe 9A | 700 公釐 |
纜線佈線至 CFF 16i 配接卡（配置 5/10/12/14）
註
只有在配置 12 中才需要纜線 3。

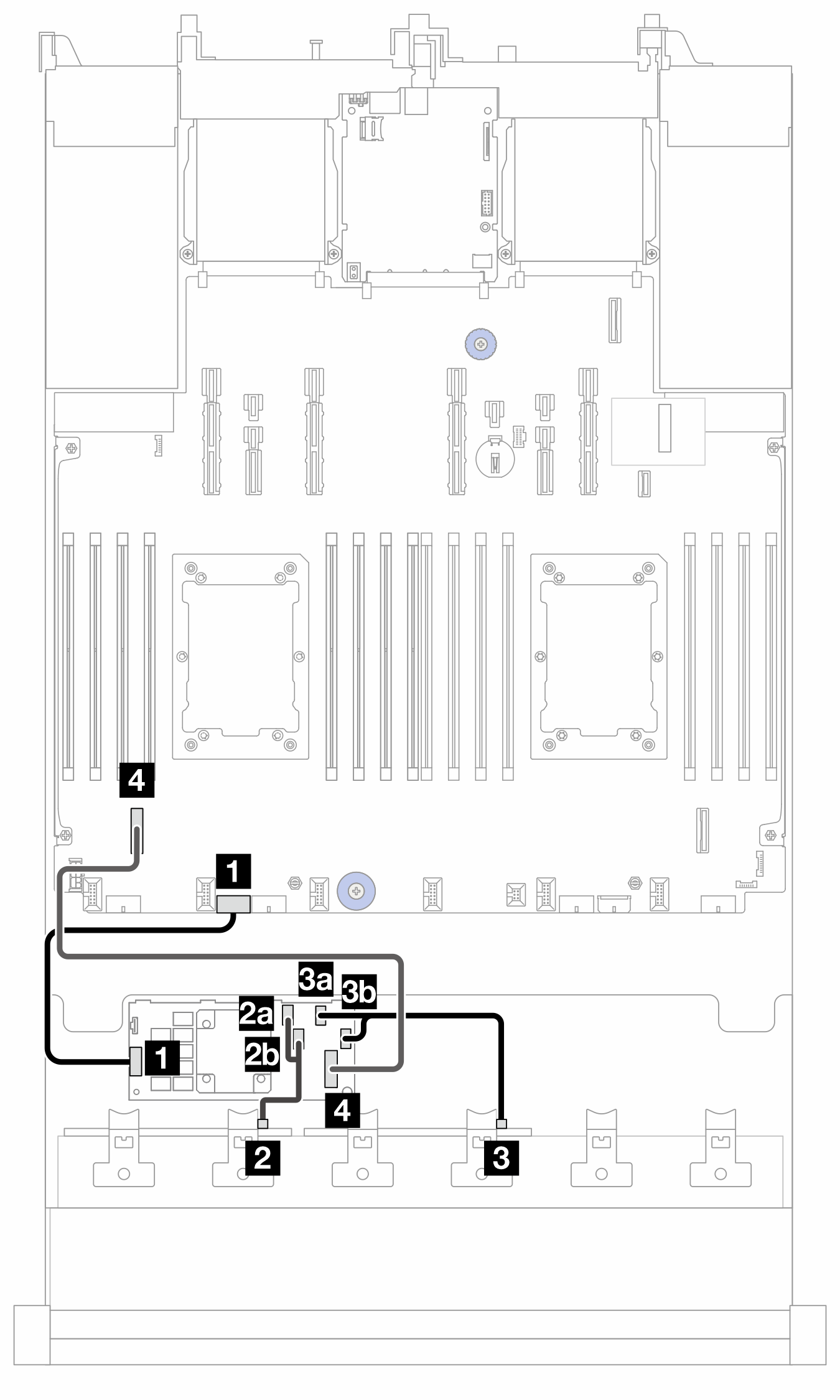

圖 4. 纜線佈線至 CFF 16i 配接卡（配置 5/10/12/14）
2P：兩個處理器；1P：一個處理器; PB：處理器板
| 從 (CFF 16i 配接卡) | 到 | 纜線長度 |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 公釐 |
| 2a C0 | 2 BP1：SAS | 140/140 公釐 |
| 2b C1 | ||
| 3a C2 | 3 BP2：SAS | 140/140 公釐 |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB：PCIe 14 | 900 公釐 |
NVMe 纜線佈線（配置 3/4/5）

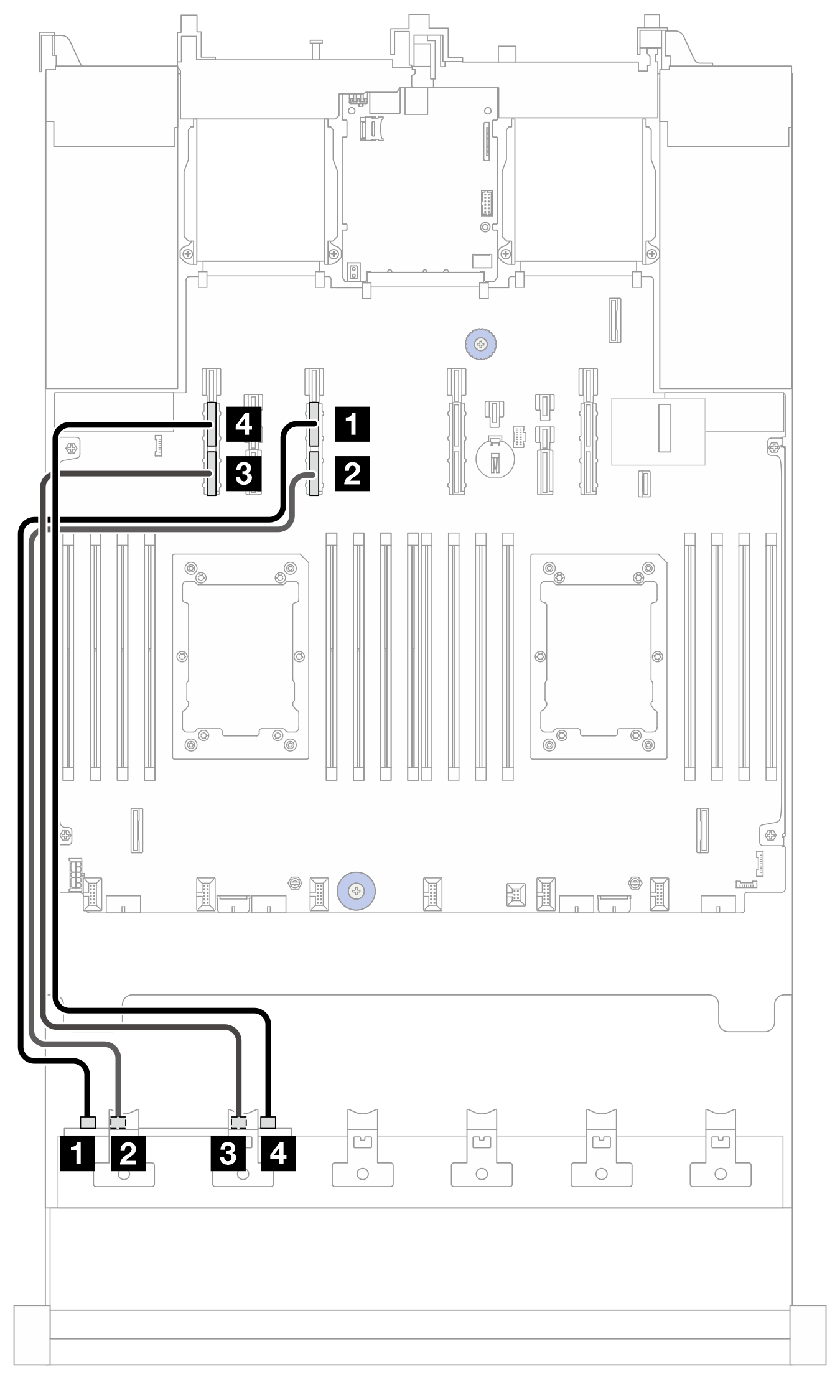

圖 5. NVMe 纜線佈線至 BP1
| 從 (BP1) | 至（處理器板） | 纜線長度 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 公釐 |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 公釐 |
| 3 NVMe 4-5 | 3 PCIe 7 | 350 公釐 |
| 4 NVMe 6-7 | 4 PCIe 2 | 450 公釐 |
纜線佈線至 CFF 16i 配接卡（配置 2/7）
註
只有在配置 7 中才需要纜線 3。

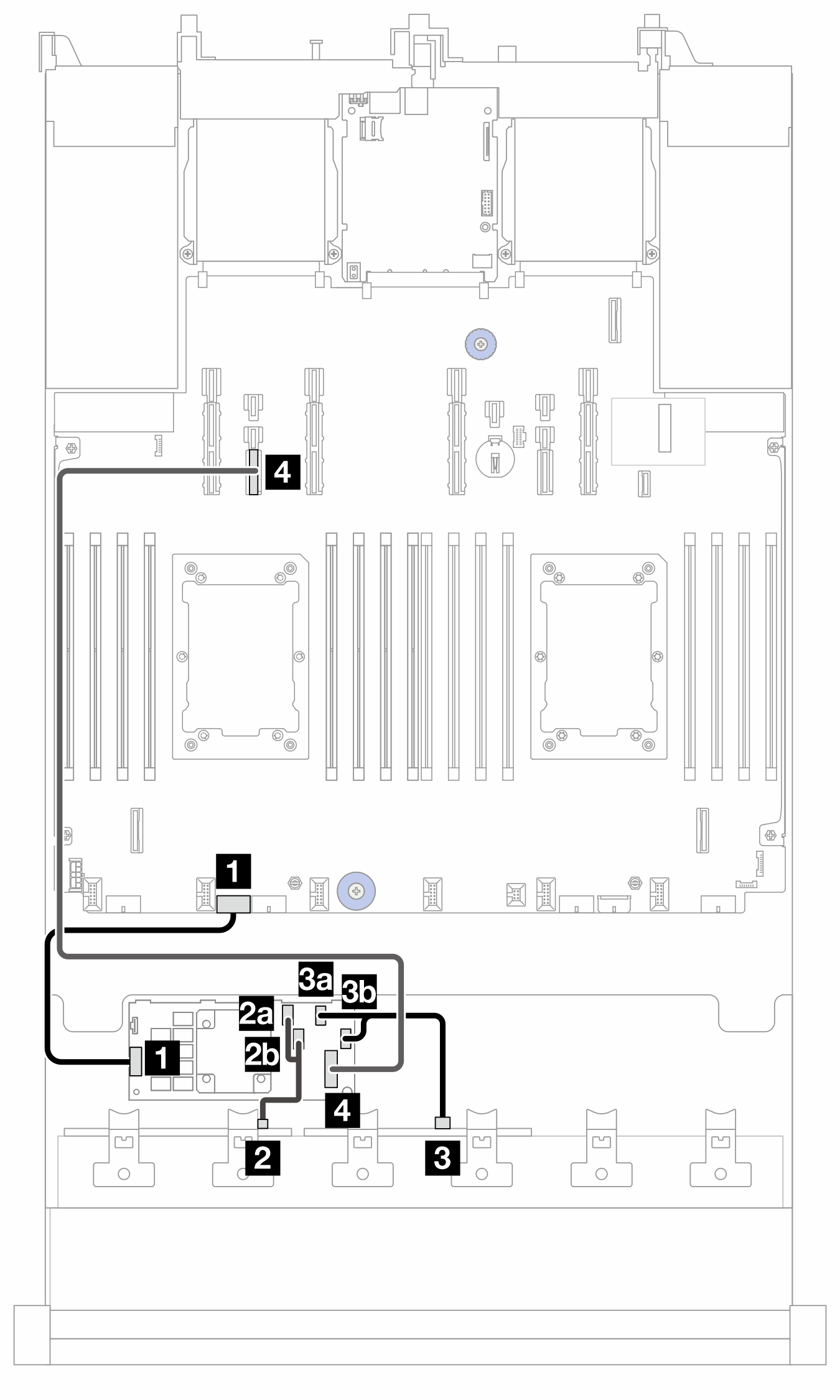

圖 6. 纜線佈線至 CFF 16i 配接卡（配置 2/7）
2P：兩個處理器；1P：一個處理器; PB：處理器板
| 從 (CFF 16i 配接卡) | 到 | 纜線長度 |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 公釐 |
| 2a C0 | 2 BP1：SAS | 140/140 公釐 |
| 2b C1 | ||
| 3a C2 | 3 BP2：SAS | 140/140 公釐 |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB：PCIe 7 | 450 公釐 |
