Lenovo Processor Neptune® Core Module cable routing
このセクションでは、Processor Neptune Core Module のケーブル配線について説明します。
注
ケーブルをよりよい状態で配置するには、指定ホルダーにホースと 漏水検知センサー・モジュール を取り付け、モジュールがホルダー・クリップに固定されていることを確認する必要があります。詳しくは、以下の図またはLenovo Processor Neptune Core Module の取り付けを参照してください。

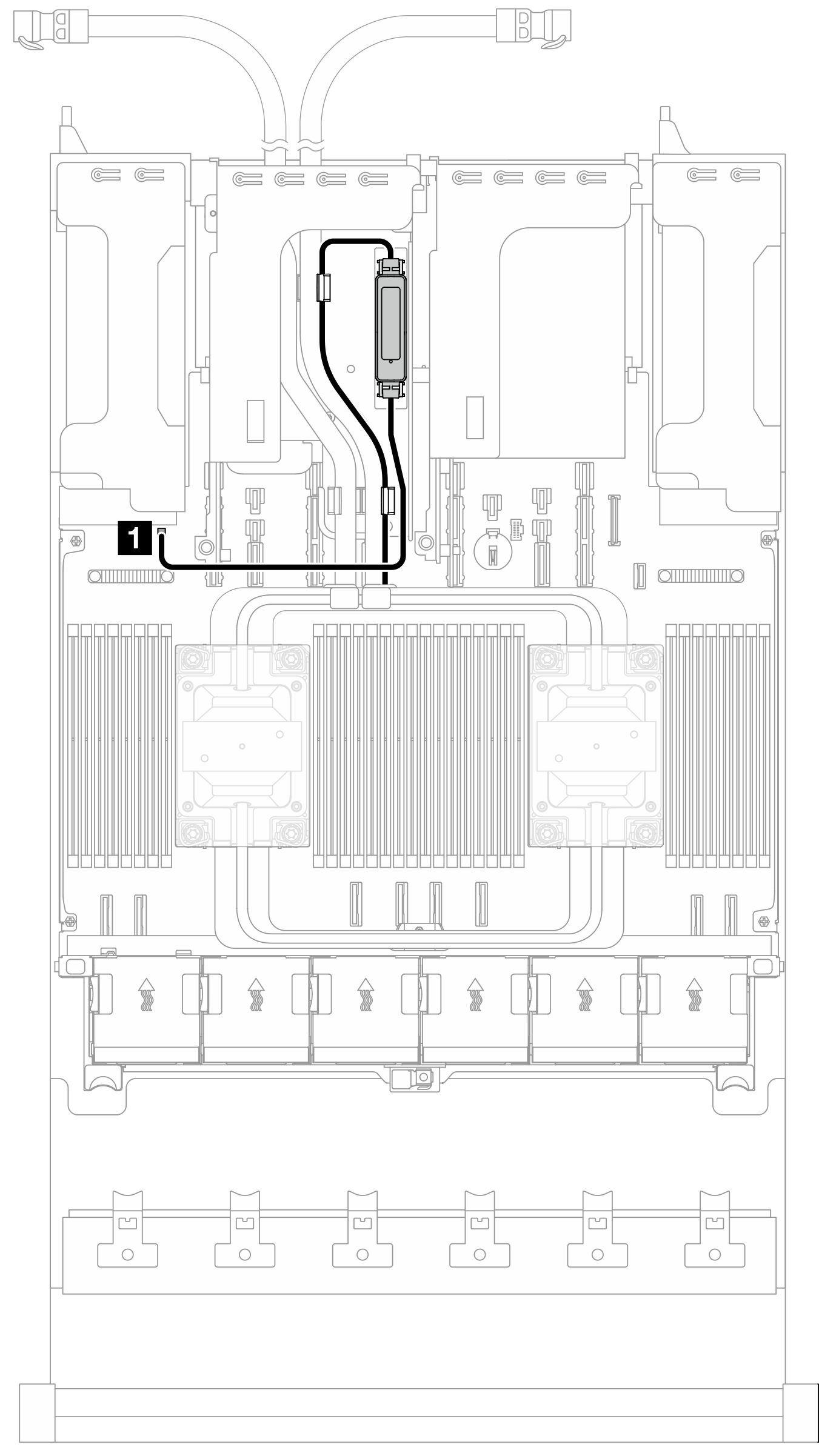

図 1. Processor Neptune Core Module のケーブル配線


始点 | 終点 (プロセッサー・ボード) |
---|---|
漏水検知ケーブル | 1 漏水検知コネクター 2 |
