Lenovo Processor Neptune® Core Module 线缆布放

本节介绍 Processor Neptune Core Module 的线缆布放。

为了更好地布放线缆,需要将软管和漏液检测传感器模块安装到指定的夹持器上,并确保将该模块固定在夹持器固定夹中。有关详细信息,请参见下图或安装 Lenovo Processor Neptune Core Module

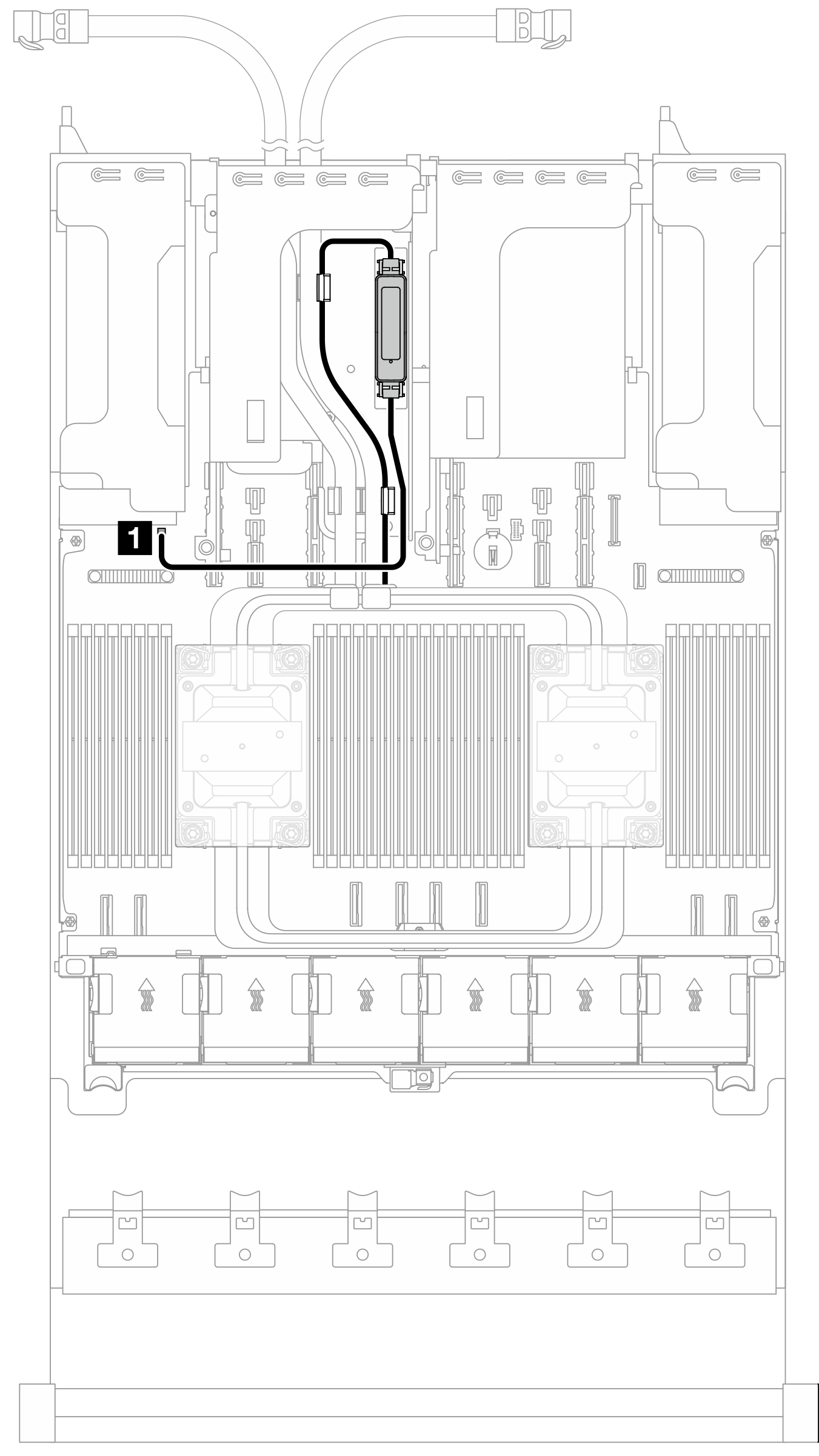

图 1. Processor Neptune Core Module 线缆布放

到(处理器板)
漏液检测线缆1 漏液检测接口 2
