Lenovo Processor Neptune® Core Module cable routing

Questa sezione fornisce informazioni sull'instradamento dei cavi per il modulo Processor Neptune Core Module.

Nota
Per una disposizione migliore dei cavi, è necessario installare i tubi e il modulo del sensore di rilevamento delle perdite in un supporto designato e assicurarsi che il modulo sia fissato nei fermi del supporto. Per maggiori dettagli, vedere la seguente figura o Installazione di Lenovo Processor Neptune Core Module.

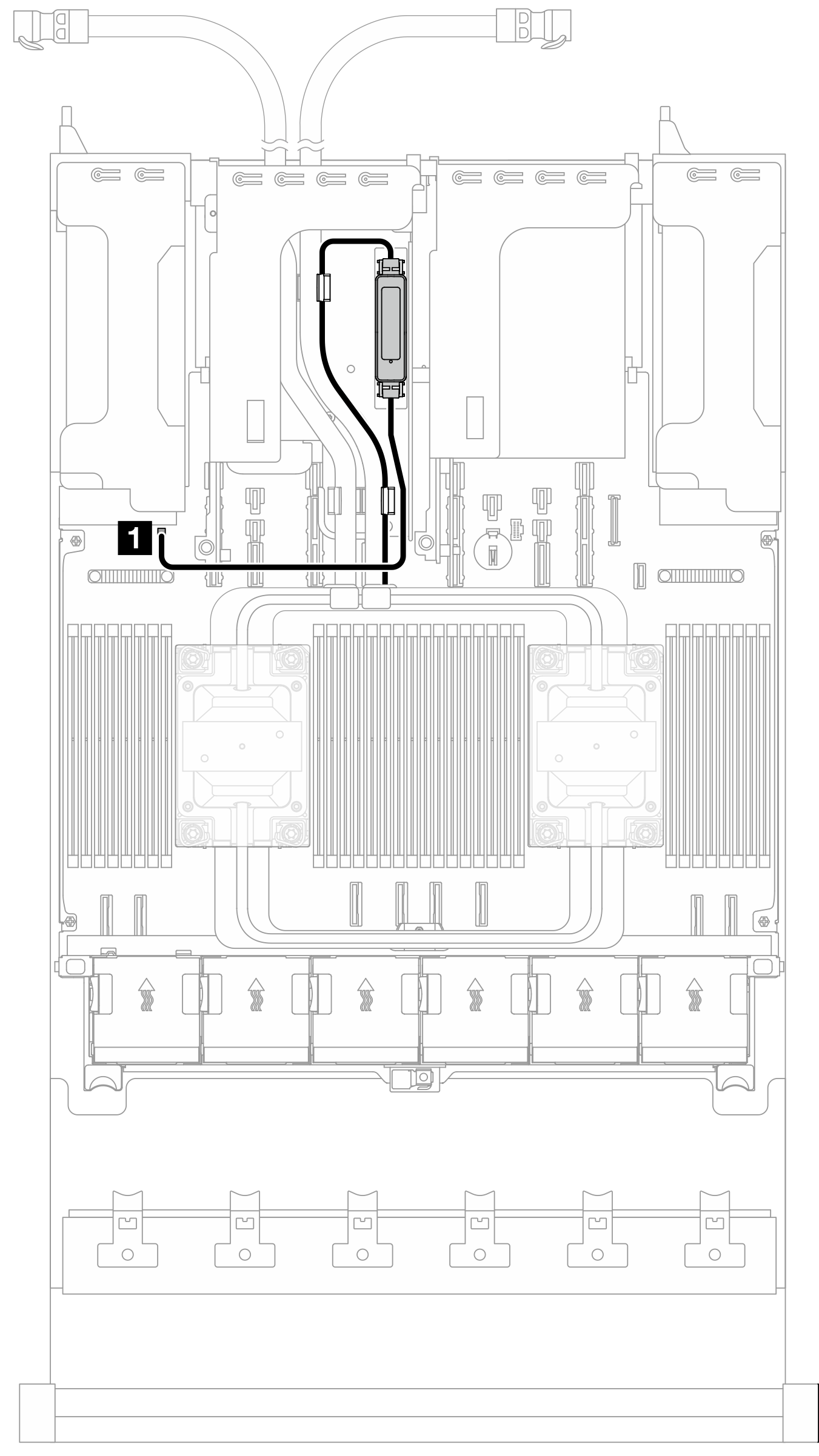

Figura 1. Instradamento dei cavi per il modulo Processor Neptune Core Module

DaA (scheda del processore)
Cavo di rilevamento perdite1 Connettore di rilevamento perdite 2
