内部 M.2 バックプレーンのケーブル配線
このセクションでは、内部 M.2 バックプレーンのケーブル配線について説明します。

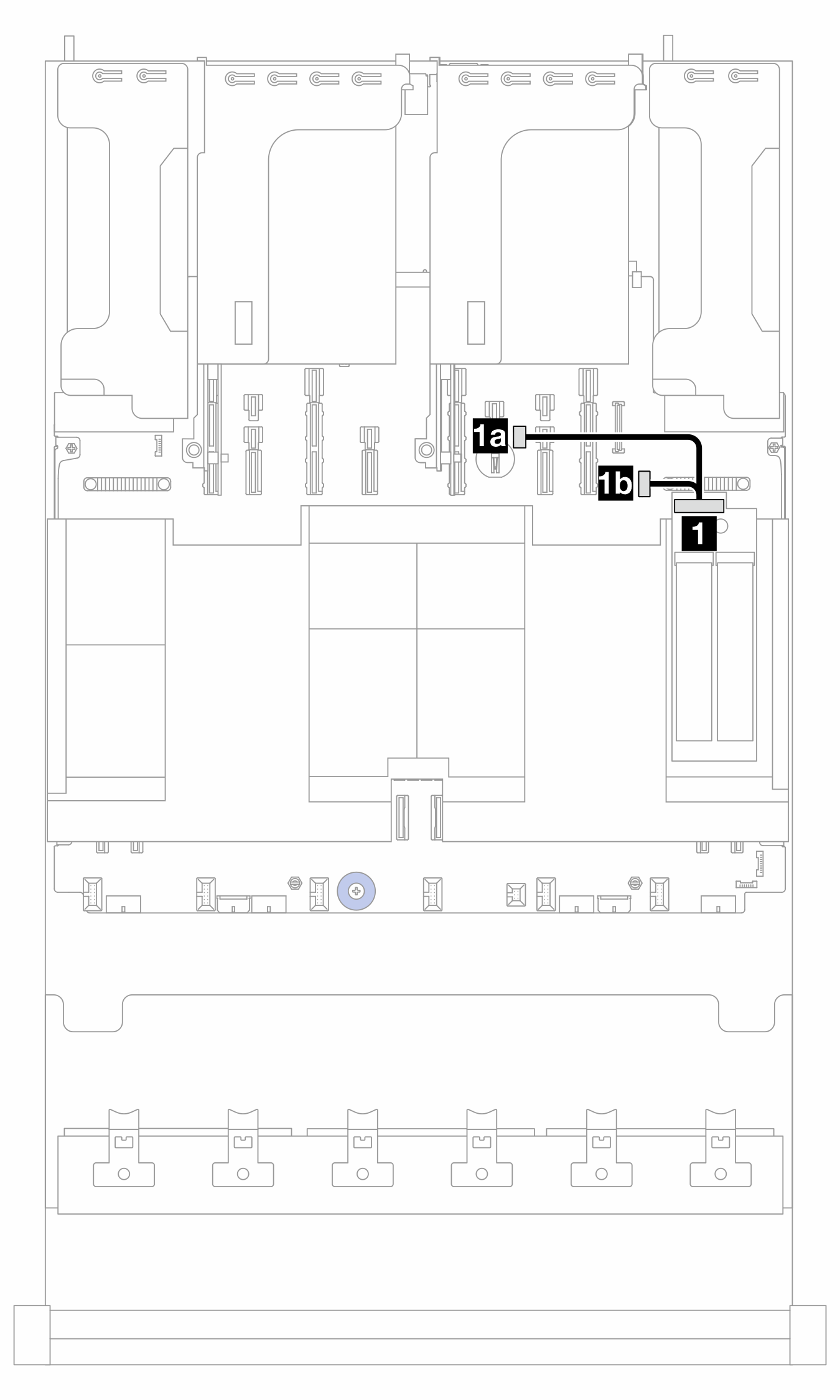

図 1. 内部 M.2 バックプレーンのケーブル配線
| 始点 | 終点 (プロセッサー・ボード) | 長さ |
|---|---|---|
| 1 内部 M.2 バックプレーン | 1a M.2 電源コネクター | 400/400 mm |
| 1b M.2 バックプレーン信号コネクター |
