用于线缆布放的主板组合件接口
下图显示了主板组合件上用于内部线缆布放的内部接口。
未配备 Compute Complex Neptune Core Module 的服务器

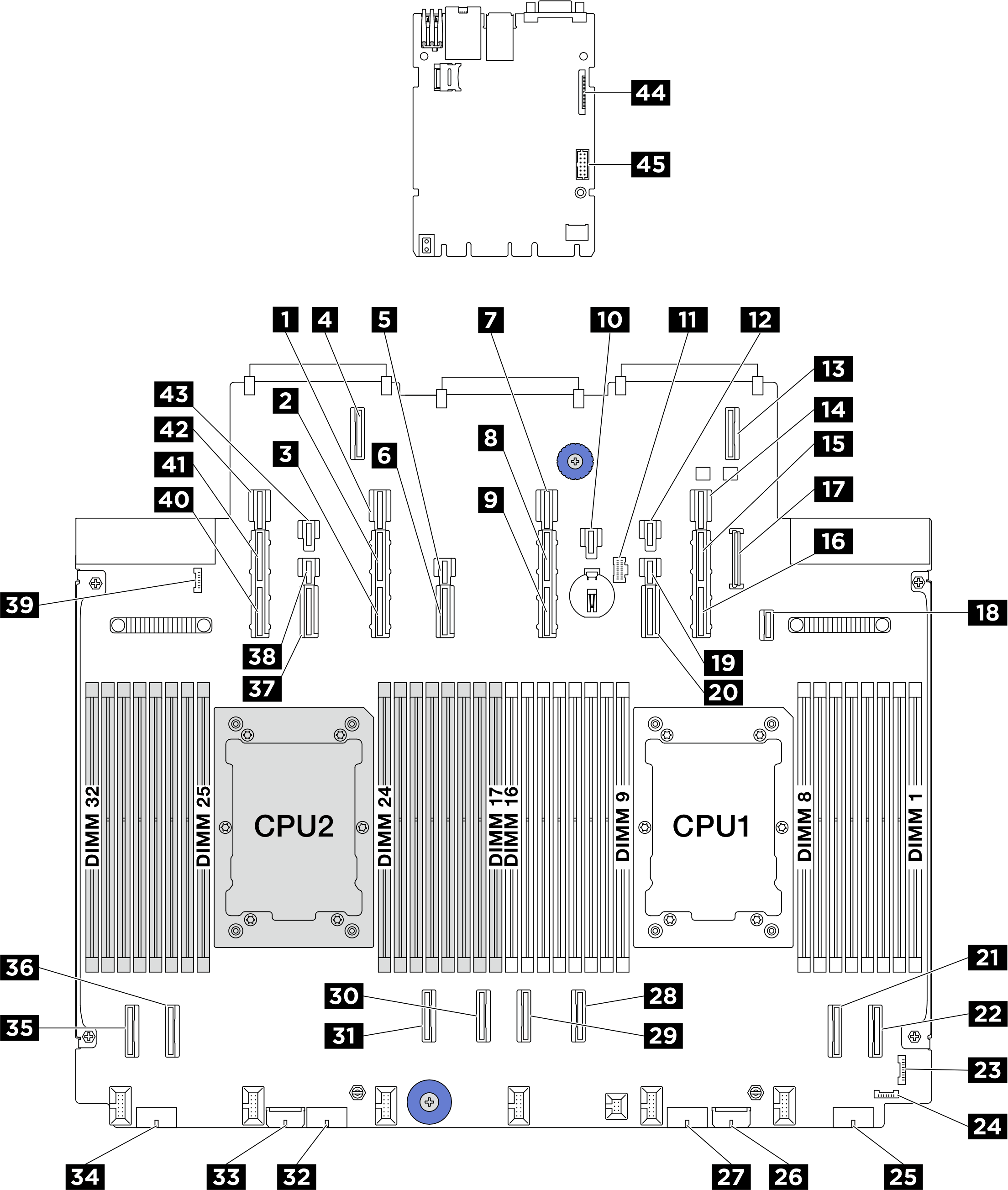

图 1. 未配备 Compute Complex Neptune Core Module 的服务器
| 1 电源接口 13 | 2 PCIe 接口 13A |
| 3 PCIe 接口 13B | 4 OCP 扩展接口 2 |
| 5 电源接口 12 | 6 PCIe 接口 12 |
| 7 电源接口 11 | 8 PCIe 接口 11A |
| 9 PCIe 接口 11B | 10 电源接口 21 |
| 11 M.2 电源接口 | 12 电源接口 20 |
| 13 OCP 1 扩展接口 | 14 电源接口 9 |
| 15 PCIe 接口 9A | 16 PCIe 接口 9B |
| 17 前面板 USB 接口 | 18 M.2 背板信号接口 |
| 19 电源接口 10 | 20 PCIe 接口 10 |
| 21 PCIe 接口 2 | 22 PCIe 接口 1 |
| 23 正面 I/O 接口 | 24 漏液检测接口 1 |
| 25 电源接口 4 | 26 内部扩展器电源接口 |
| 27 电源接口 3 | 28 PCIe 接口 3 |
| 29 PCIe 接口 4 | 30 PCIe 接口 5 |
| 31 PCIe 接口 6 | 32 电源接口 2 |
| 33 内部 RAID 电源接口 | 34 电源接口 1 |
| 35 PCIe 接口 8 | 36 PCIe 接口 7 |
| 37 PCIe 接口 14 | 38 电源接口 14 |
| 39 漏液检测接口 2 | 40 PCIe 接口 15B |
| 41 PCIe 接口 15A | 42 电源接口 15 |
| 43 电源接口 23 | 44 第二个管理以太网接口 |
| 45 串口 |
配备 Compute Complex Neptune Core Module 的服务器

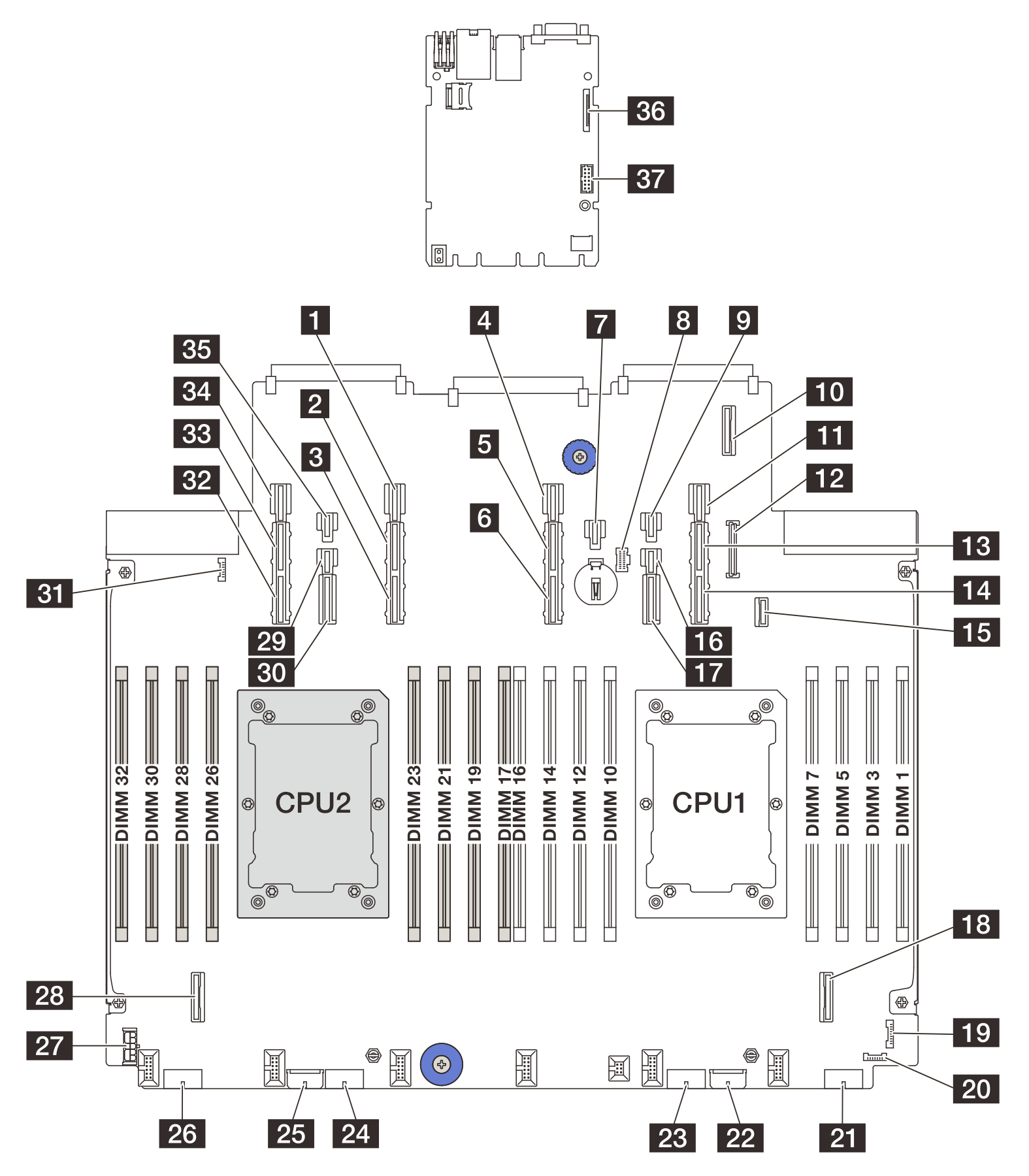

图 2. 配备 Compute Complex Neptune Core Module 的服务器
| 1 电源接口 13 | 2 PCIe 接口 13A |
| 3 PCIe 接口 13B | 4 电源接口 11 |
| 5 PCIe 接口 11A | 6 PCIe 接口 11B |
| 7 电源接口 21 | 8 M.2 电源接口 |
| 9 电源接口 20 | 10 OCP 扩展接口 1 |
| 11 电源接口 9 | 12 前面板 USB 接口 |
| 13 PCIe 接口 9A | 14 PCIe 接口 9B |
| 15 M.2 背板信号接口 | 16 电源接口 10 |
| 17 PCIe 接口 10 | 18 PCIe 接口 2 |
| 19 正面 I/O 接口 | 20 漏液检测接口 1 |
| 21 电源接口 4 | 22 扩展器电源接口 |
| 23 电源接口 3 | 24 电源接口 2 |
| 25 RAID 电源接口（SR650 V4） | 26 电源接口 1 |
| 27 RAID 电源接口（SR630 V4） | 28 PCIe 接口 7 |
| 29 电源接口 14 | 30 PCIe 接口 14 |
| 31 漏液检测接口 2 | 32 PCIe 接口 15B |
| 33 PCIe 接口 15A | 34 电源接口 15 |
| 35 电源接口 23 | 36 第二个管理以太网接口 |
| 37 串口 |
