硬盘背板接口

按本节中的说明确定硬盘背板上的接口的位置。

服务器支持以下背板，具体取决于服务器配置：

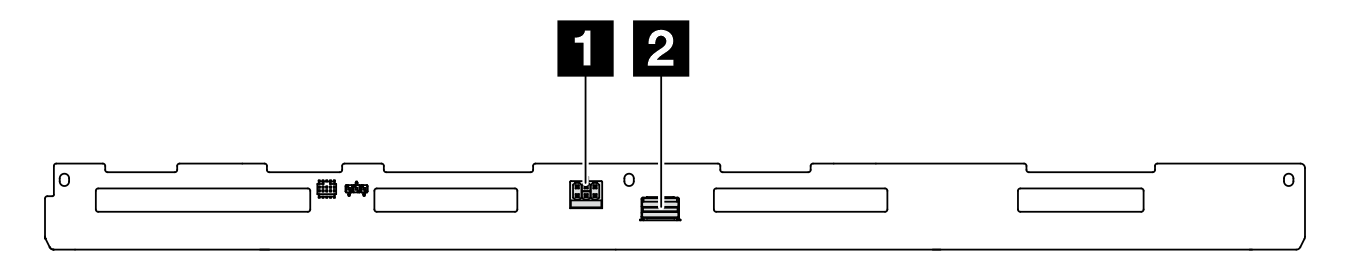

8 x 2.5 英寸 SAS/SATA 正面背板​



1 SAS 接口2 电源接口

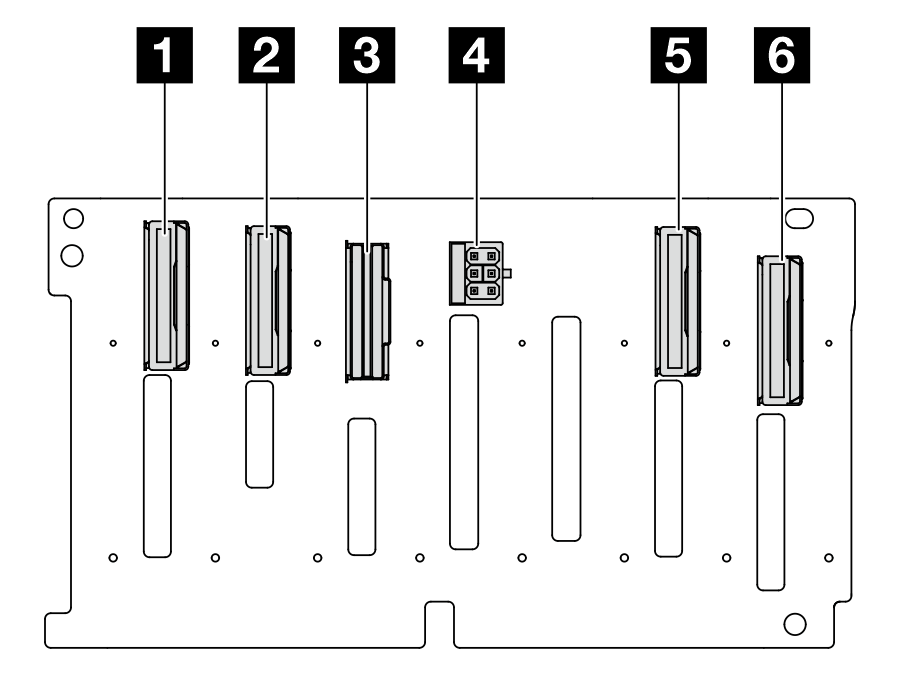

8 x 2.5 英寸 AnyBay 正面背板​



1 NVMe 6-7 接口2 NVMe 4-5 接口
3 SAS 接口4 电源接口
5 NVMe 2-3 接口6 NVMe 0-1 接口

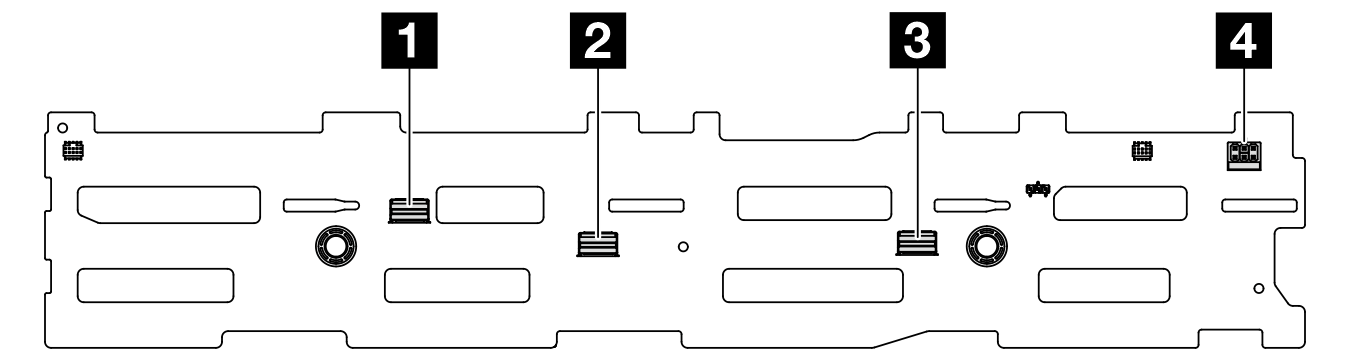

12 x 3.5 英寸 SAS/SATA 正面背板​



1 SAS 2 接口2 SAS 1 接口
3 SAS 0 接口4 电源接口

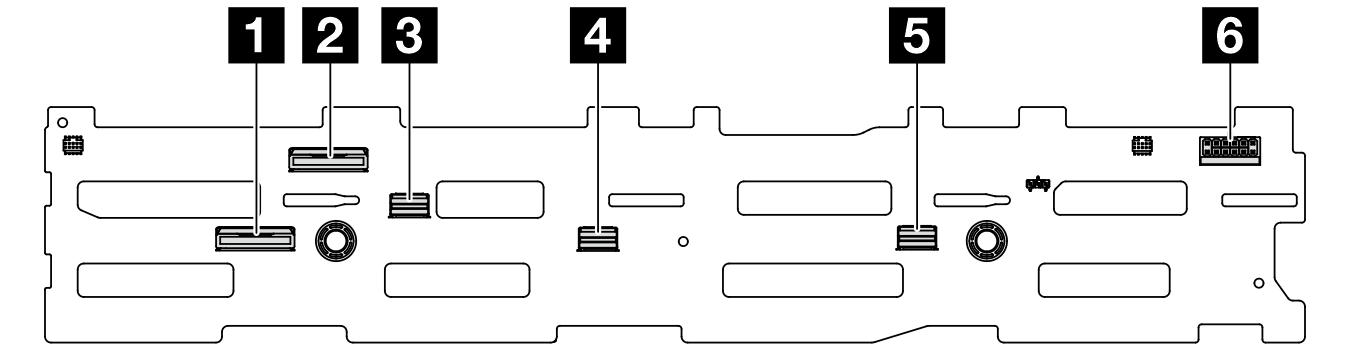

12 x 3.5 英寸 AnyBay 正面背板​



1 NVMe 10-11 接口2 NVMe 8-9 接口
3 SAS 2 接口4 SAS 1 接口
5 SAS 0 接口6 电源接口

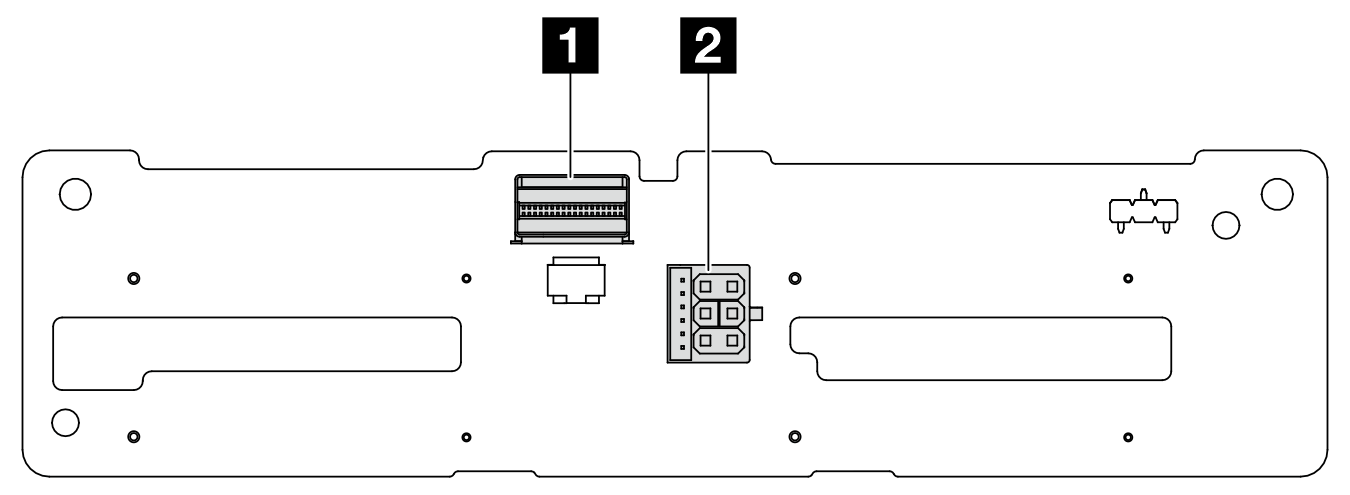

4 x 2.5 英寸 SAS/SATA 中间/背面背板​



1 SAS 接口2 电源接口

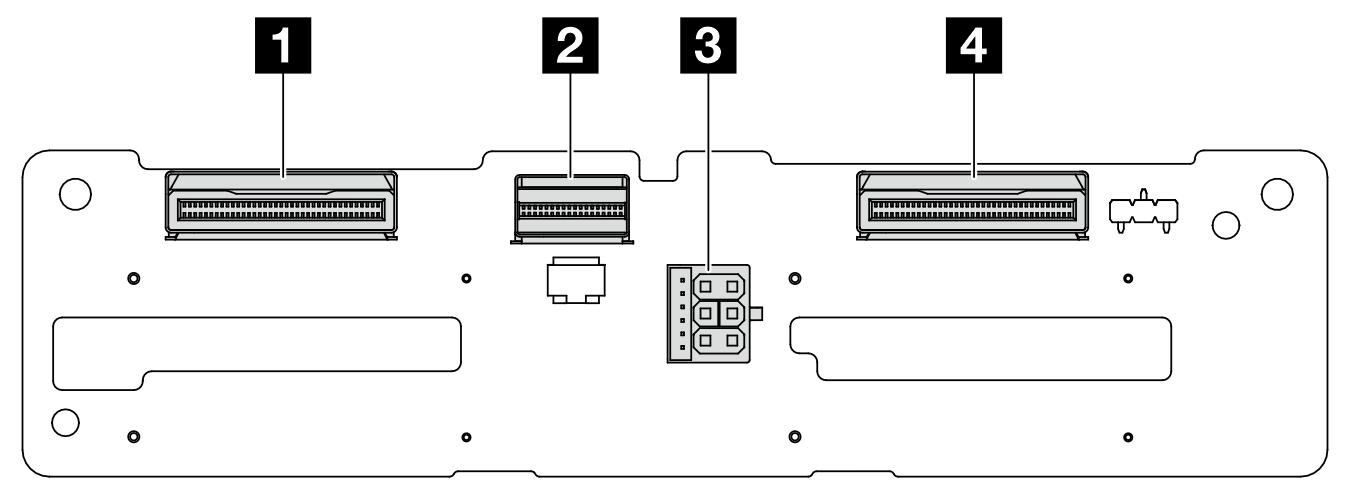

4 x 2.5 英寸 AnyBay 中间/背面背板​



1 NVMe 2-3 接口2 SAS 接口
3 电源接口4 NVMe 0-1 接口

4 x 3.5 英寸 SAS/SATA 背面背板​



1 电源接口2 SAS 接口

8 x 2.5 英寸 SAS/SATA 背面背板​



1 SAS 1 接口2 电源接口
3 SAS 0 接口

E3.S 硬盘背板​



1 插槽 02 插槽 1
3 插槽 24 插槽 3
5 电源接口

正面 M.2 引导背板和控制器板​

图 1. 正面 M.2 引导背板

图 2. 正面 M.2 控制器板

1 电源接口1 信号接口

背面 M.2 背板​



1 信号接口2 电源接口
