ขั้วต่อของแบ็คเพลนไดรฟ์

ดูส่วนนี้เพื่อค้นหาขั้วต่อบนแบ็คเพลนไดรฟ์

เซิร์ฟเวอร์รองรับแบ็คเพลนต่อไปนี้ตามการกำหนดค่าเซิร์ฟเวอร์:

แบ็คเพลนด้านหน้า SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง​



1 ขั้วต่อ SAS2 ขั้วต่อไฟฟ้า

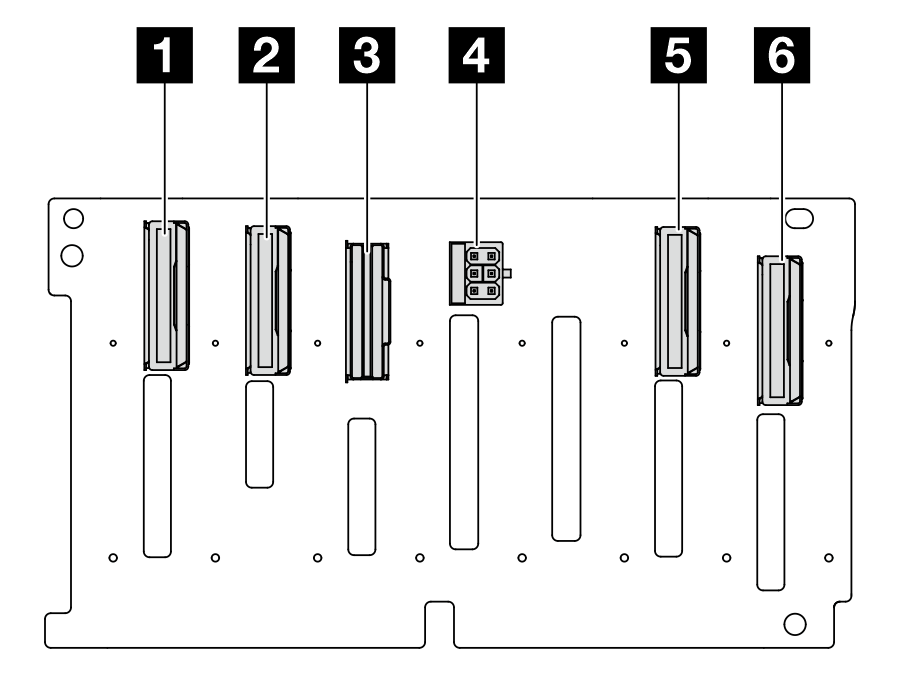

แบ็คเพลนด้านหน้า AnyBay ขนาด 2.5 นิ้ว 8 ช่อง​



1 ขั้วต่อ NVMe 6-72 ขั้วต่อ NVMe 4-5
3 ขั้วต่อ SAS4 ขั้วต่อไฟฟ้า
5 ขั้วต่อ NVMe 2-36 ขั้วต่อ NVMe 0-1

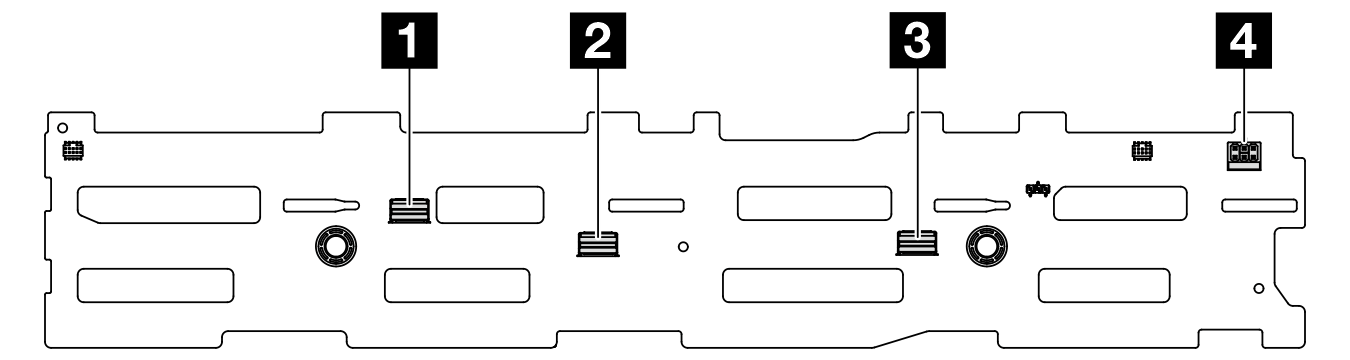

แบ็คเพลนด้านหน้า SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง​



1 ขั้วต่อ SAS 22 ขั้วต่อ SAS 1
3 ขั้วต่อ SAS 04 ขั้วต่อไฟฟ้า

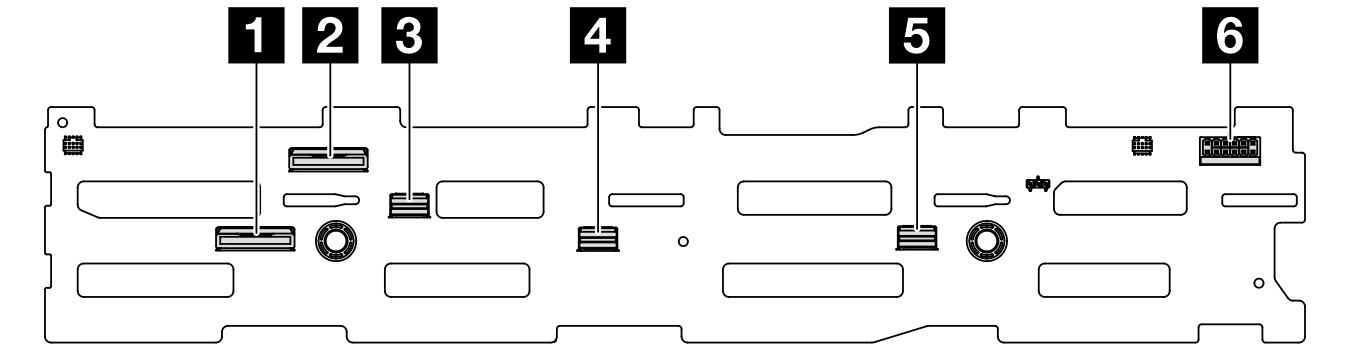

แบ็คเพลนด้านหน้า AnyBay ขนาด 3.5 นิ้ว 12 ช่อง​



1 ขั้วต่อ NVMe 10-112 ขั้วต่อ NVMe 8-9
3 ขั้วต่อ SAS 24 ขั้วต่อ SAS 1
5 ขั้วต่อ SAS 06 ขั้วต่อไฟฟ้า

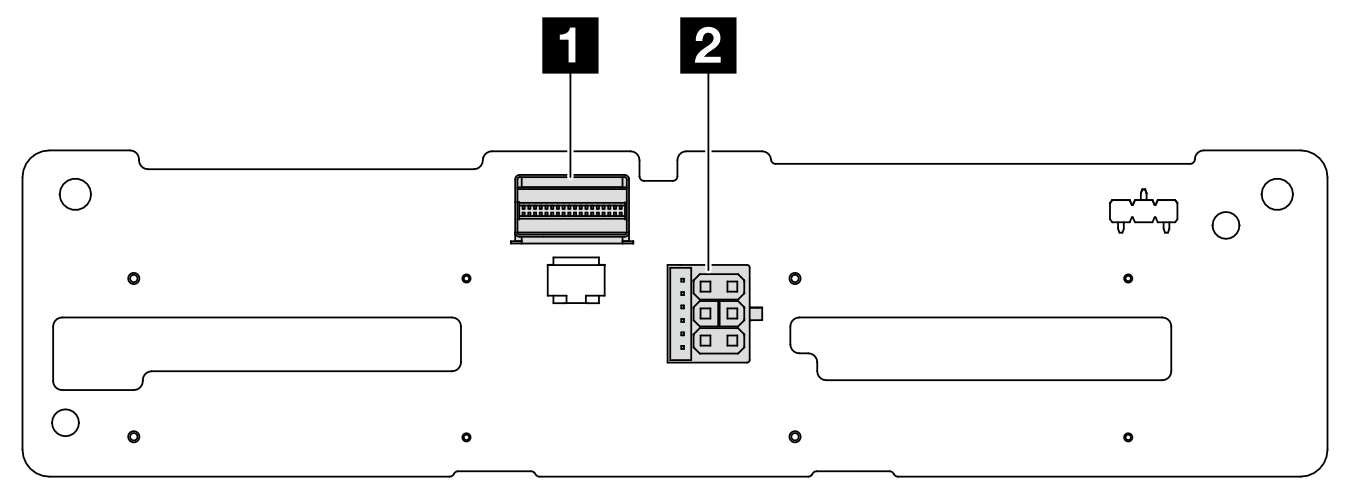

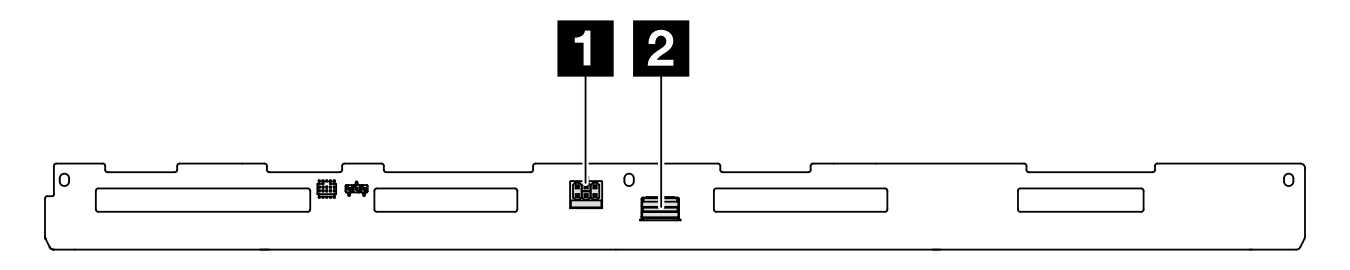

แบ็คเพลนด้านหลัง/ตรงกลาง SAS/SATA ขนาด 2.5 นิ้ว 4 ช่อง​



1 ขั้วต่อ SAS2 ขั้วต่อไฟฟ้า

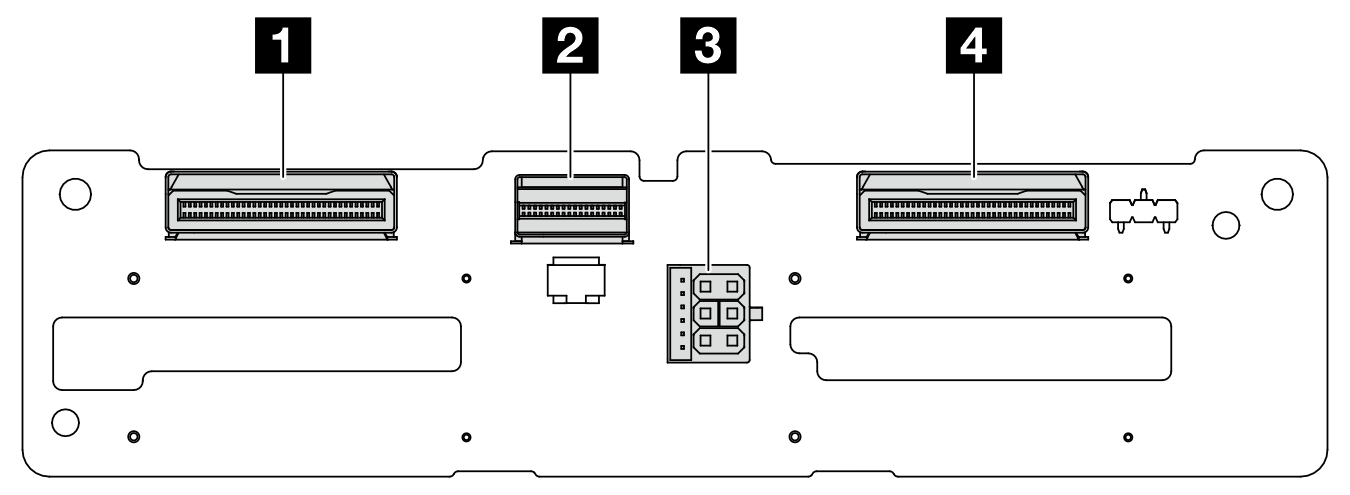

แบ็คเพลนตรงกลาง/ด้านหลัง AnyBay ขนาด 2.5 นิ้ว 4 ช่อง​



1 ขั้วต่อ NVMe 2-32 ขั้วต่อ SAS
3 ขั้วต่อไฟฟ้า4 ขั้วต่อ NVMe 0-1

แบ็คเพลนด้านหลัง SAS/SATA ขนาด 3.5 นิ้ว 4 ช่อง​



1 ขั้วต่อไฟฟ้า2 ขั้วต่อ SAS

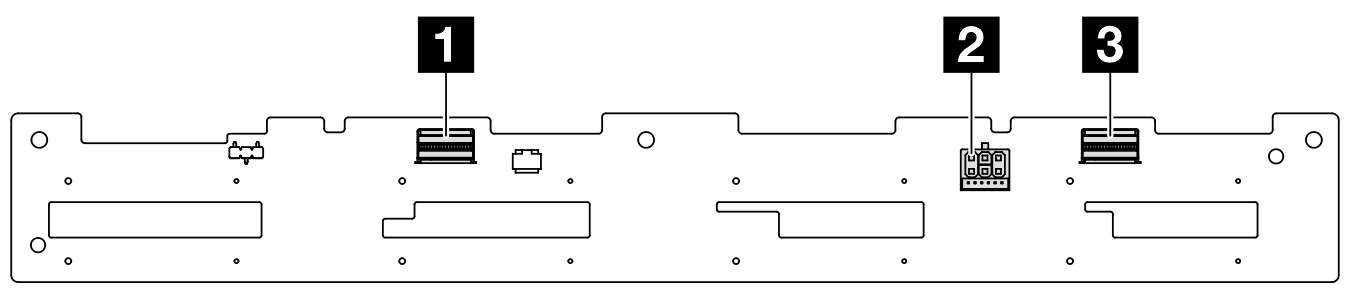

แบ็คเพลนด้านหลัง: SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง​



1 ขั้วต่อ SAS 12 ขั้วต่อไฟฟ้า
3 ขั้วต่อ SAS 0

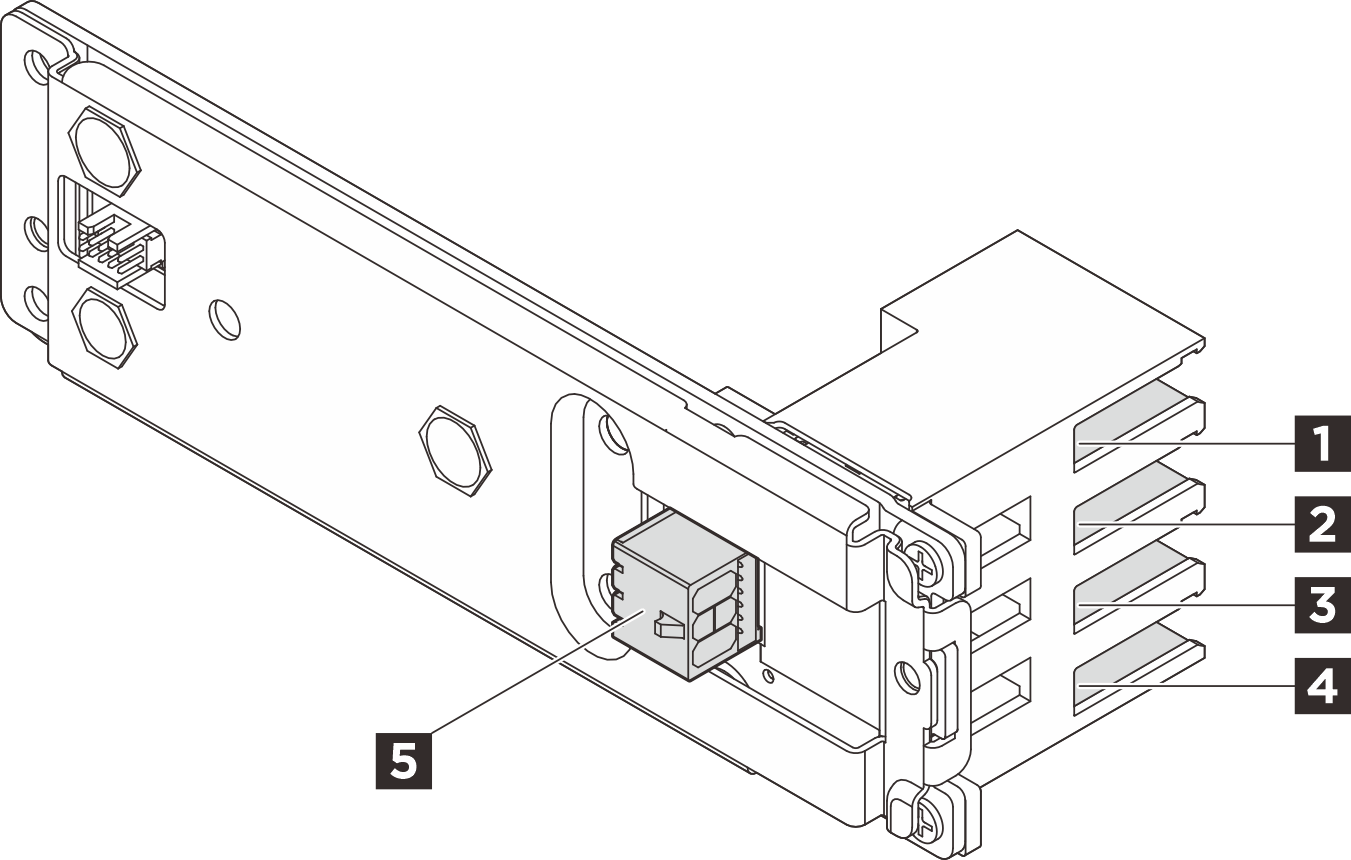

แบ็คเพลนไดรฟ์ E3.S​



1 ช่องใส่ 02 ช่องใส่ 1
3 ช่องใส่ 24 ช่องใส่ 3
5 ขั้วต่อไฟฟ้า

แบ็คเพลนบูต M.2 ด้านหน้าและแผงตัวควบคุม​

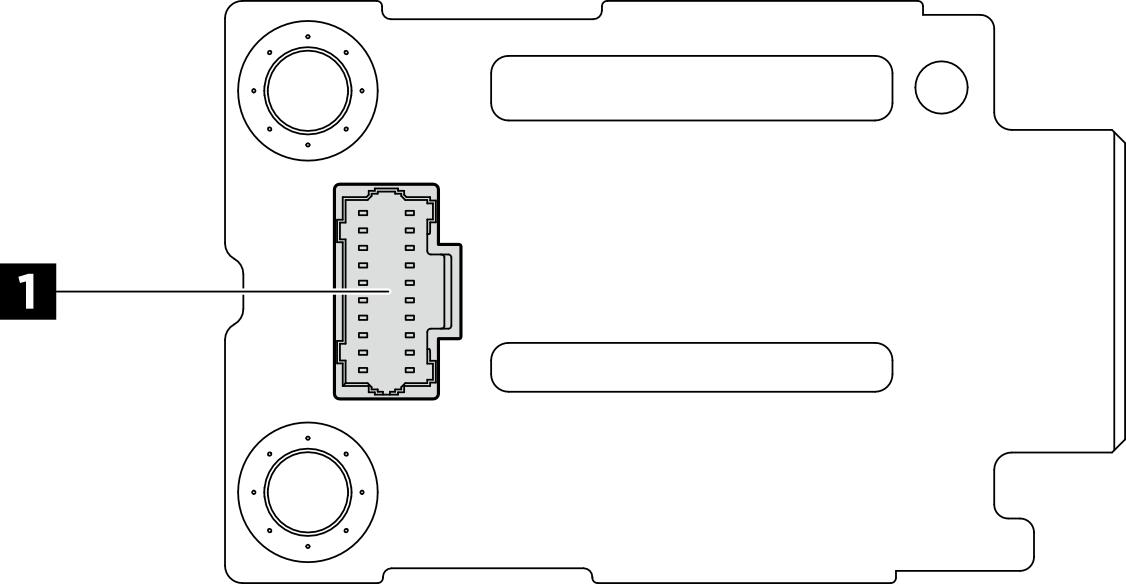

รูปที่ 1. แบ็คเพลนบูต M.2 ด้านหน้า

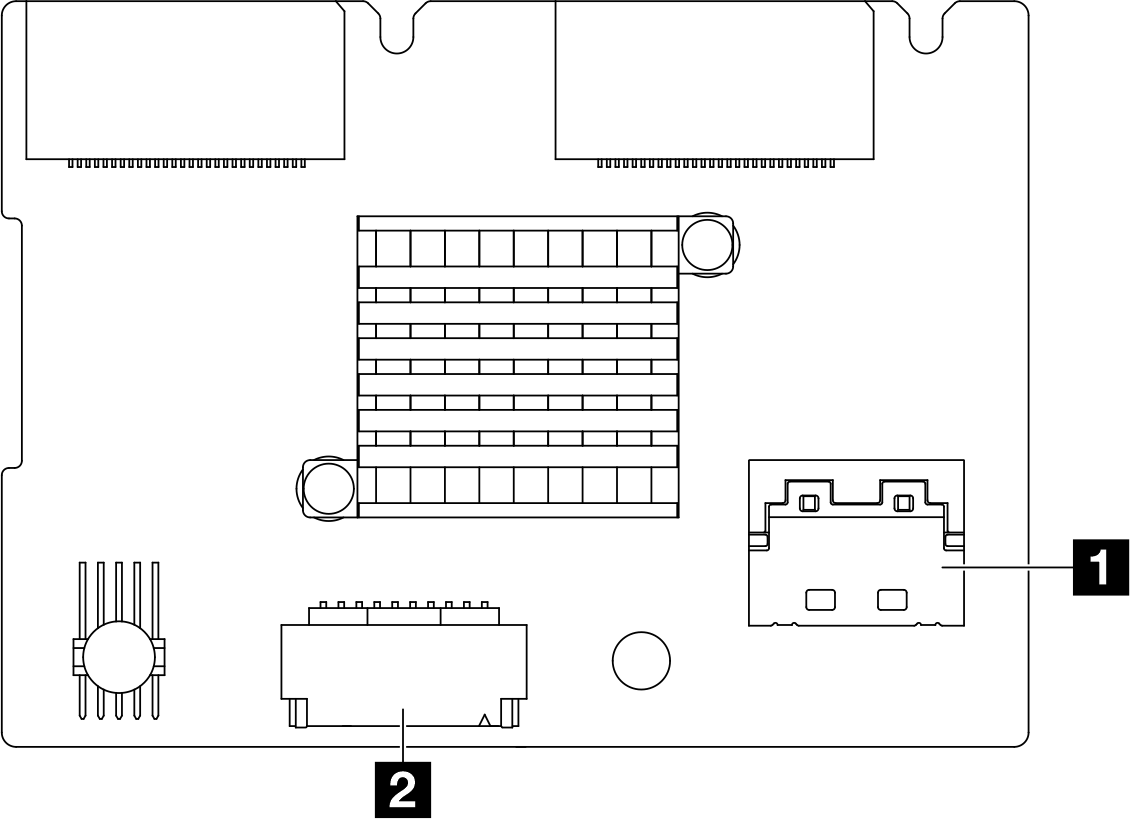

รูปที่ 2. แผงตัวควบคุม M.2 ด้านหน้า

1 ขั้วต่อไฟฟ้า1 ขั้วต่อสัญญาณ

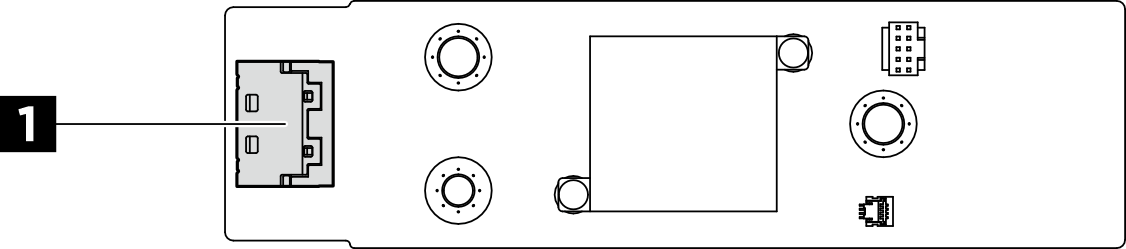

แบ็คเพลน M.2 ด้านหลัง​



1 ขั้วต่อสัญญาณ2 ขั้วต่อไฟฟ้า
