24 unidades NVMe frontales de 2,5" + 8 unidades NVMe centrales de 2,5" + 4 unidades NVMe posteriores de 2,5"
En este tema se proporciona información sobre la disposición de los cables para la configuración de 24 unidades NVMe frontales de 2,5" + 8 unidades NVMe centrales de 2,5" + 4 unidades NVMe posteriores de 2,5".
Nota
Esta configuración solo se admite cuando hay dos procesadores instalados.
Disposición de los cables NVMe a BP1

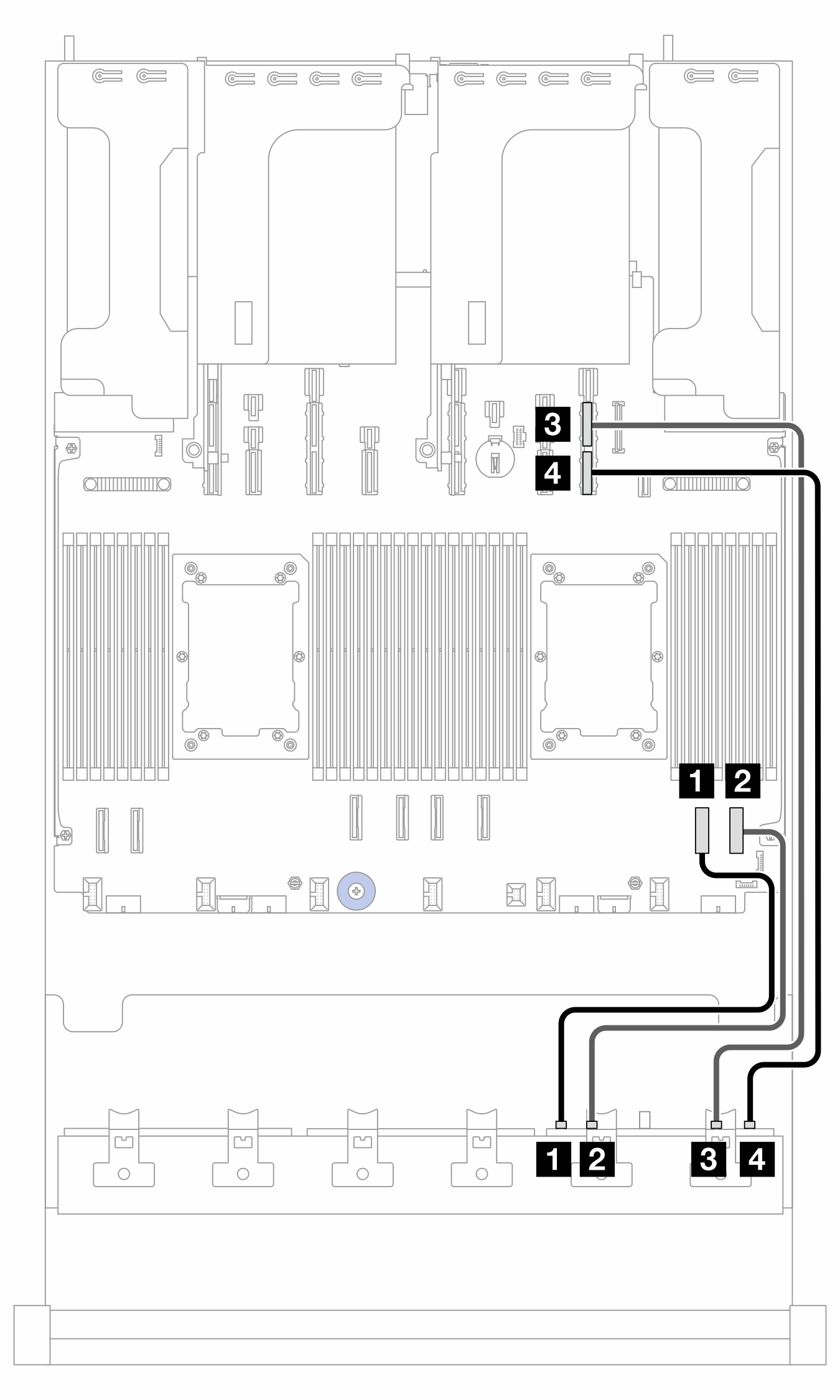

Figura 1. Disposición de los cables NVMe a BP1
| Desde (BP1) | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 15A | 600 mm |
| 2 NVMe 2-3 | 2 PCIe 15B | 600 mm |
| 3 NVMe 4-5 | 3 PCIe 8 | 350 mm |
| 4 NVMe 6-7 | 4 PCIe 7 | 350 mm |
Disposición de los cables NVMe a BP2

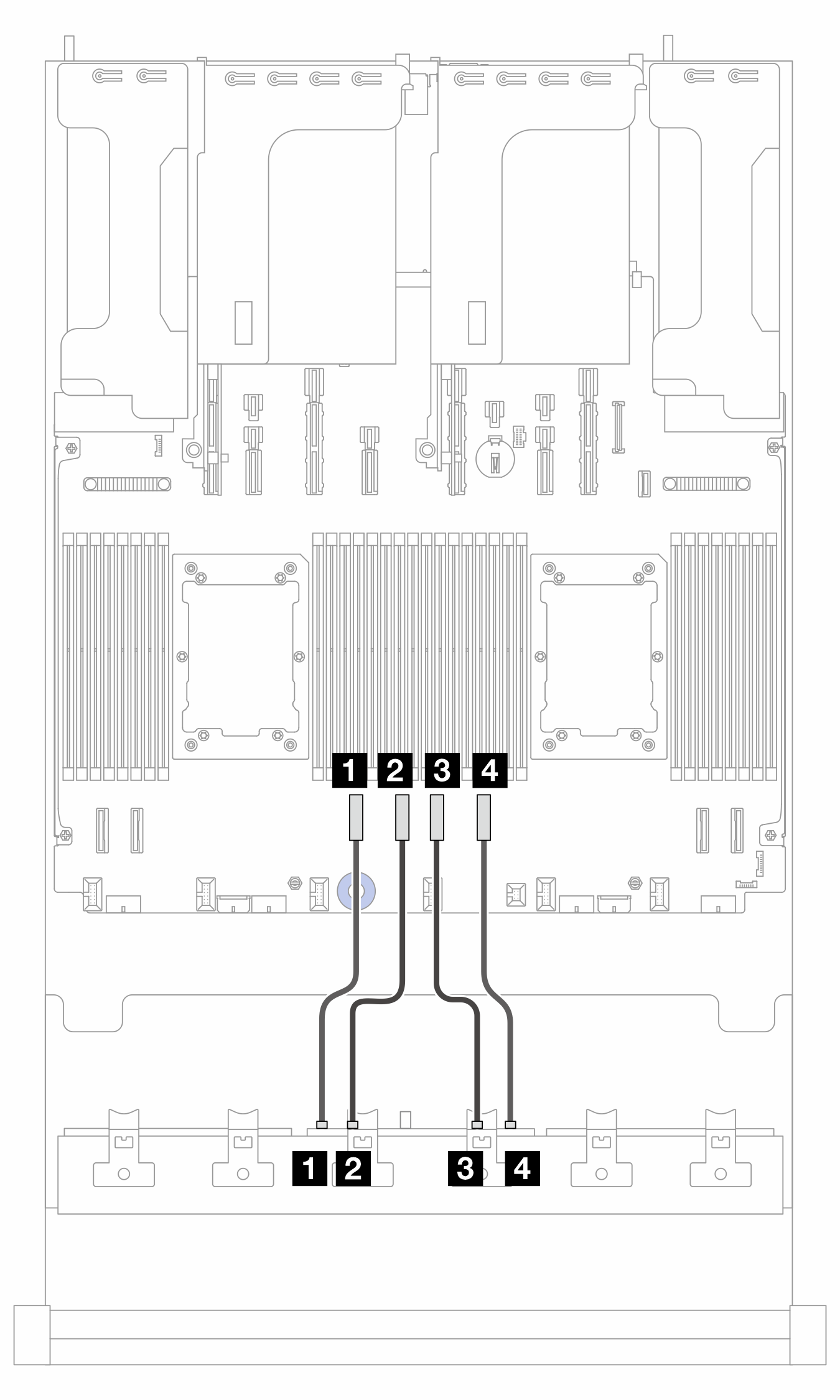

Figura 2. Disposición de los cables a BP2
| Desde (BP2) | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 mm |
| 3 NVMe 4-5 | 3 PCIe 4 | 250 mm |
| 4 NVMe 6-7 | 4 PCIe 3 | 250 mm |
Disposición de los cables NVMe a BP3

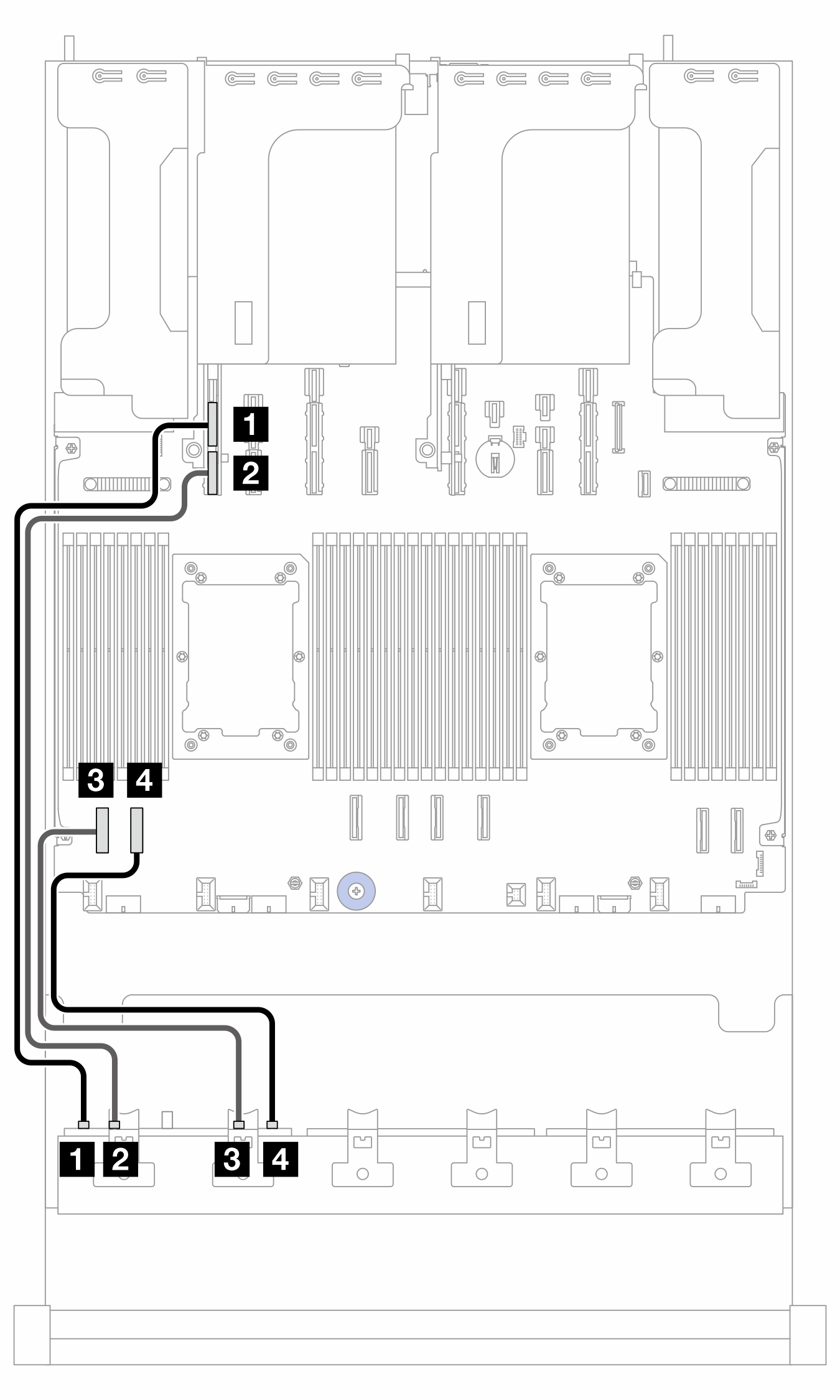

Figura 3. Disposición de los cables NVMe a BP3
| Desde (BP3) | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 mm |
| 3 NVMe 4-5 | 3 PCIe 9A | 600 mm |
| 4 NVMe 6-7 | 4 PCIe 9B | 600 mm |
Disposición de los cables NVMe a BP9
Figura 4. Disposición de los cables NVMe a BP9
| Desde (BP9) | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 mm |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 mm |
Disposición de los cables NVMe a BP10 y BP11

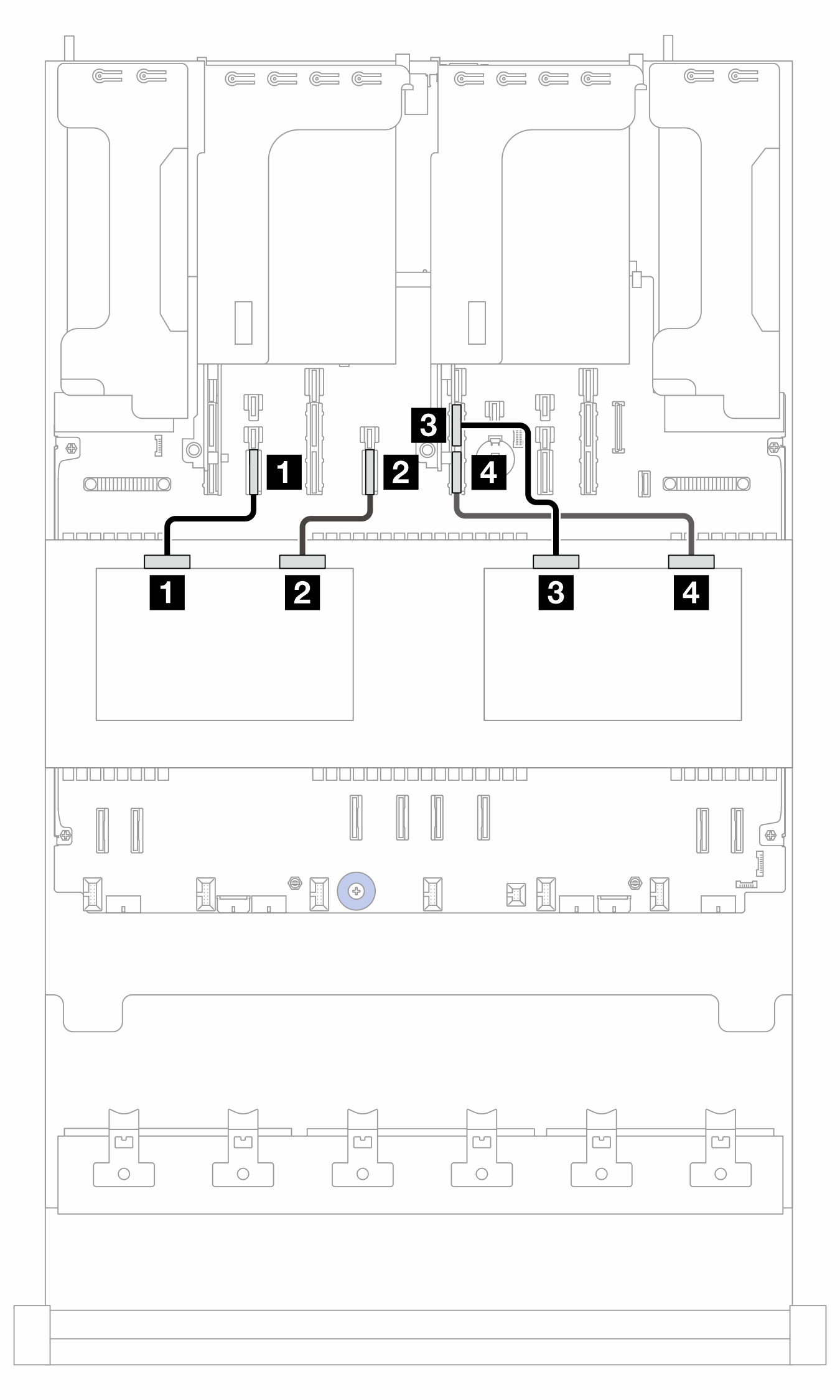

Figura 5. Disposición de los cables NVMe a BP10 y BP11
| Desde | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280 mm |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280 mm |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280 mm |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280 mm |
