24 unidades SAS/SATA frontales de 2,5" + 8 unidades SAS/SATA centrales de 2,5" + 4 unidades SAS/SATA posteriores de 2,5"

• Disposición de los cables al adaptador 8i SFF (config. 1)

• Disposición de los cables al expansor CFF (configuración 1)

• Disposición de los cables al expansor CFF (config. 2)

• Disposición de los cables al adaptador 16i CFF (config. 2)

Disposición de los cables al adaptador 8i SFF (config. 1)​

Nota

La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

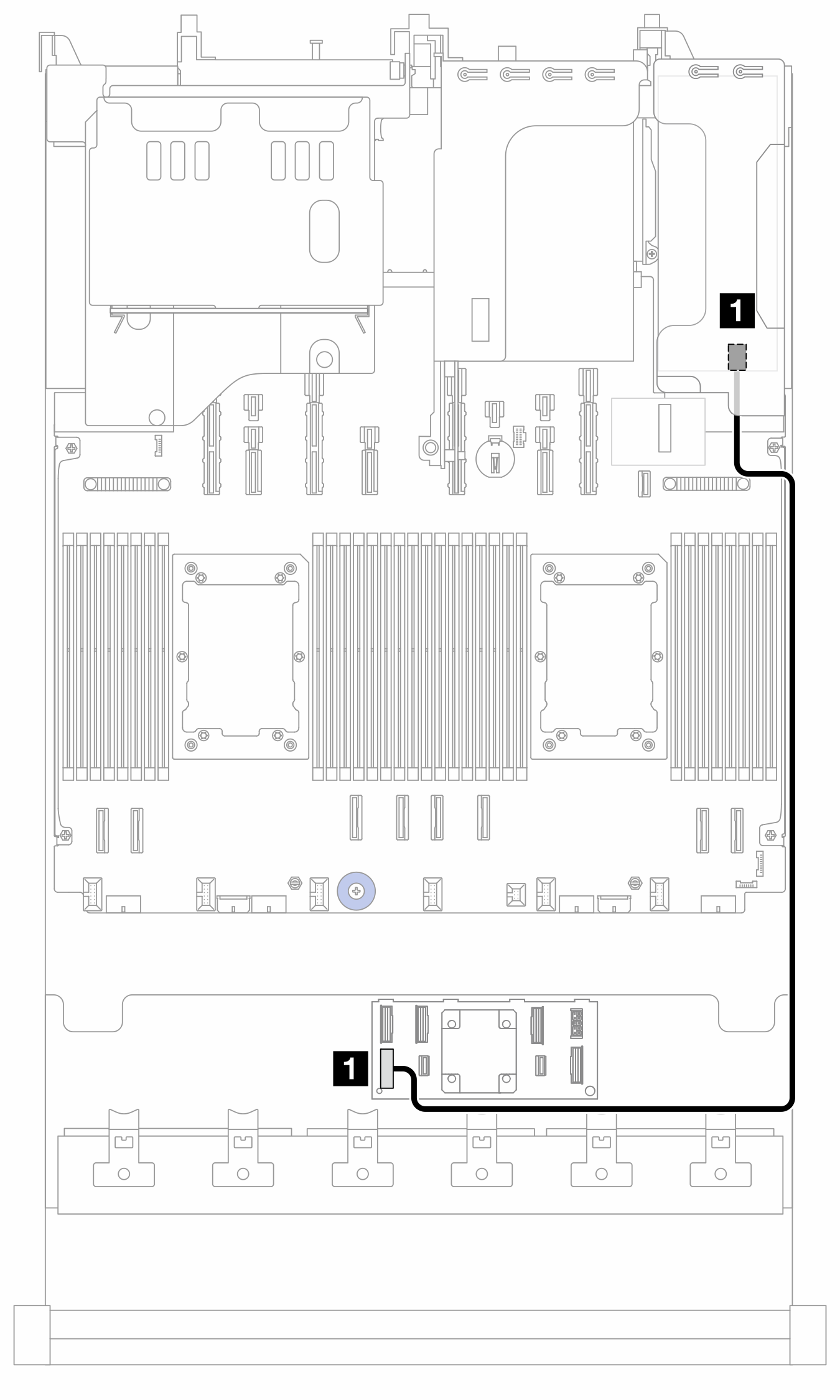

Figura 1. Disposición de los cables al adaptador SFF 8i

Desde	Hasta	Longitud del cable
1 Expansor CFF: RAID/HBA	1 Adaptador 8i: Gen 4: C0 Gen 3: C0C1	780 mm

Disposición de los cables al expansor CFF (configuración 1)​

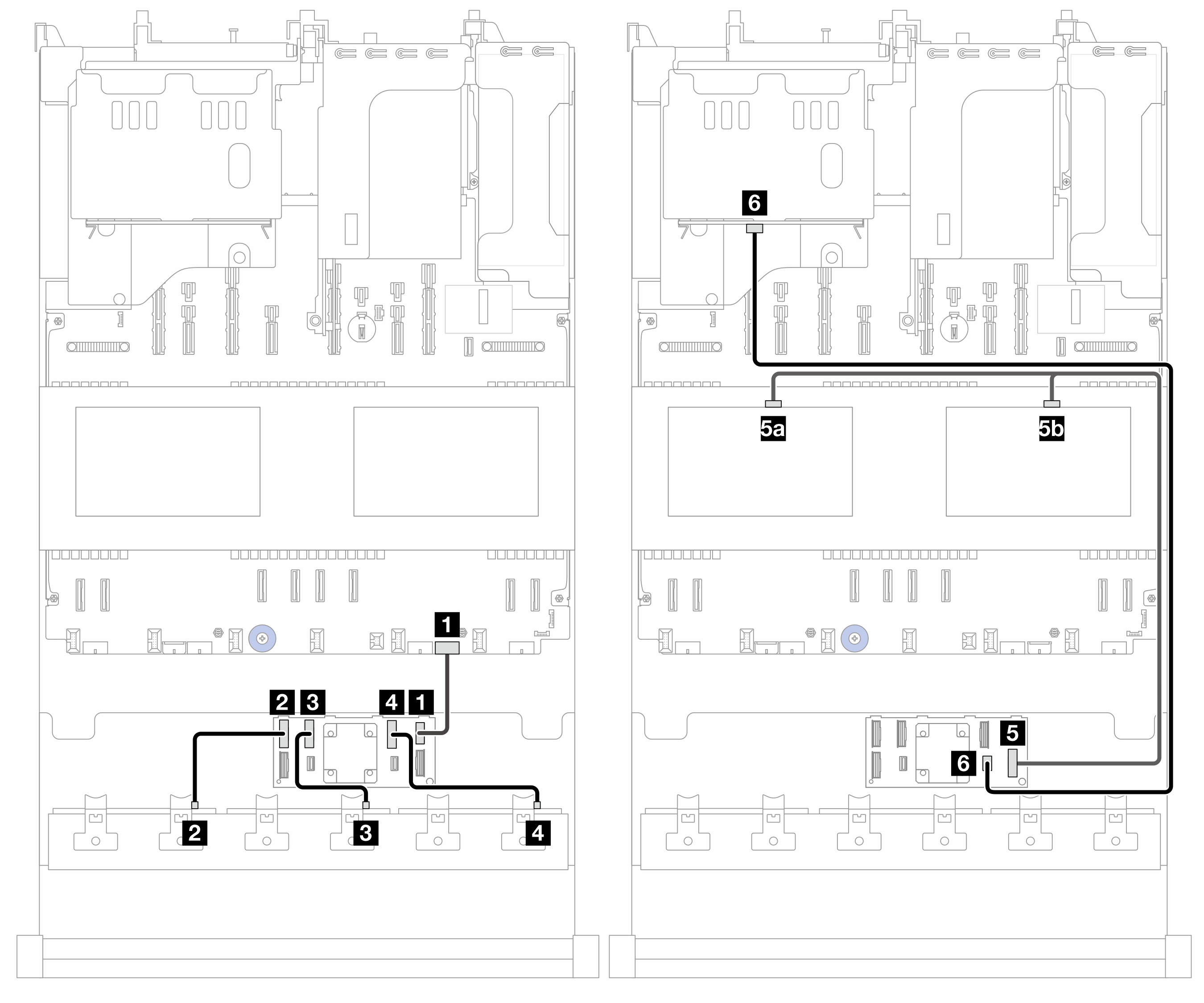

Figura 2. Disposición de los cables al expansor CFF (configuración 1)

PB: placa del procesador

Desde (expansor CFF)	Hasta	Longitud del cable
1 POWER	1 PB: EXP PWR	210 mm
2 C0	2 BP1: SAS	200 mm
3 C1	3 BP2: SAS	110 mm
4 C2	4 BP3: SAS	110 mm
5 C3	5a BP10: SAS	700/500 mm
	5b BP11: SAS
6 C4	6 BP9: SAS	800 mm

Disposición de los cables al expansor CFF (config. 2)​

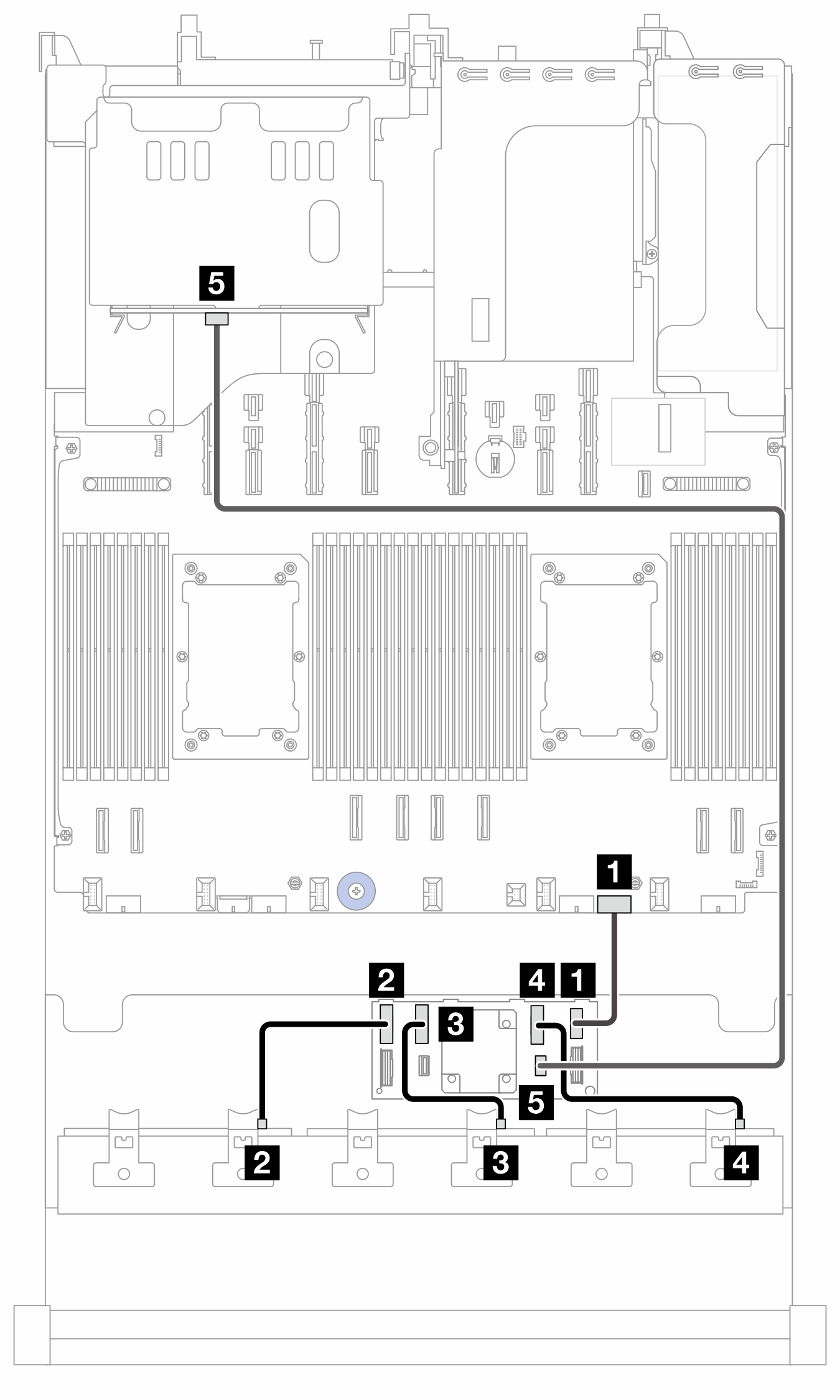

Figura 3. Disposición de los cables al expansor CFF

Desde (expansor CFF)	Hasta	Longitud del cable
1 POWER	1 PB: EXP PWR	210 mm
2 C0	2 BP1: SAS	200 mm
3 C1	3 BP2: SAS	110 mm
4 C2	4 BP3: SAS	110 mm
5 C4	5 BP9: SAS	800 mm

Disposición de los cables al adaptador 16i CFF (config. 2)​

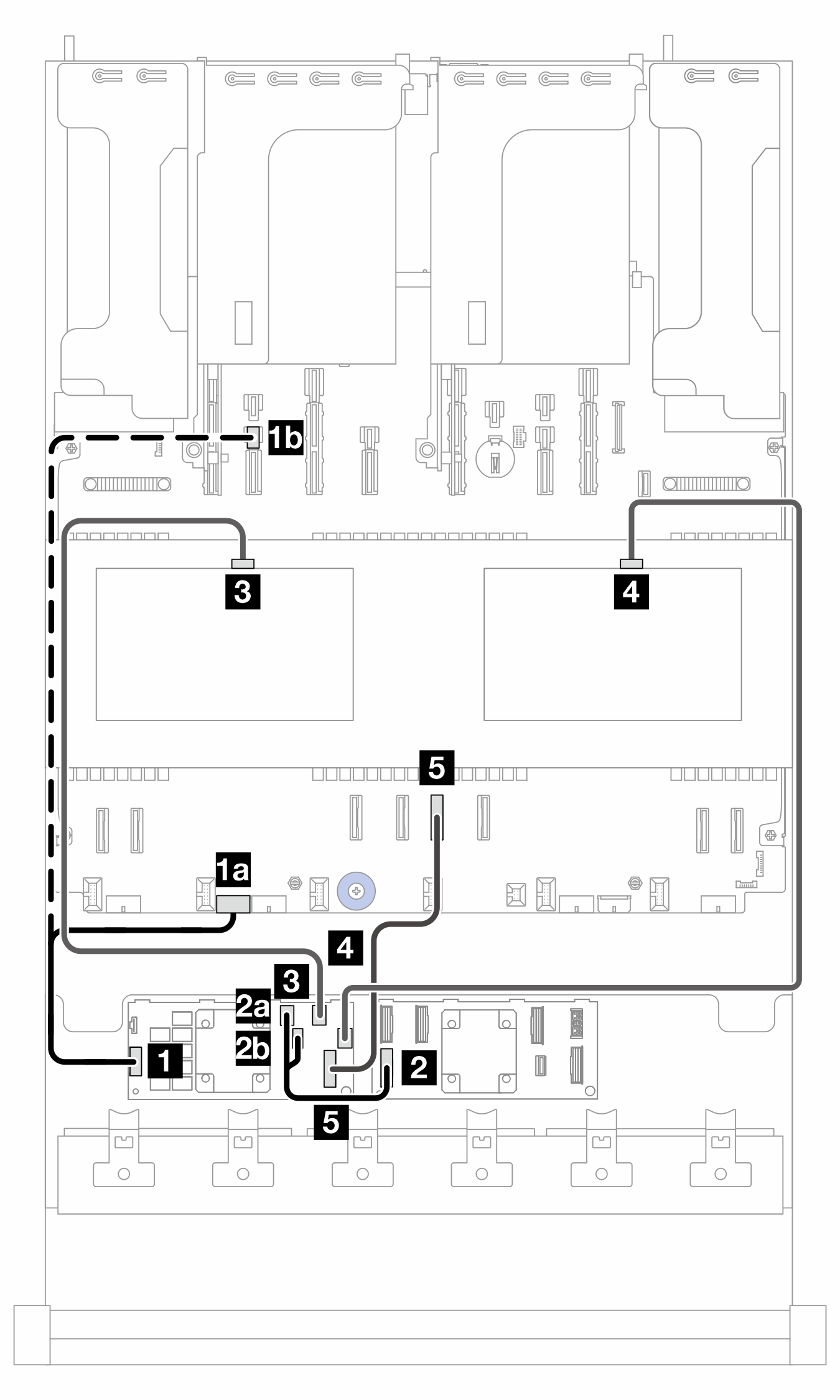

Figura 4. Disposición de los cables al adaptador CFF 16i

2P: dos procesadores; 1P: un procesador; PB: placa del procesador

De (adaptador CFF 16i)	Hasta		Longitud del cable
	2P	1P
1 POWER	1a PB: RAID PWR	1a PB: RAID PWR	2P: 210 mm 1P: 300/800 mm
		1b PB: PWR 14
2a C0	2 Expansor CFF: RAID/HBA	2 Expansor CFF: RAID/HBA	150/150 mm
2b C1
3 C2	3 BP 10: SAS	3 BP 10: SAS	700 mm
4 C3	4 BP 11: SAS	4 BP 11: SAS	700 mm
5 MB (CFF INPUT)	5 PB: PCIe 4	5 PB: PCIe 4	450 mm
